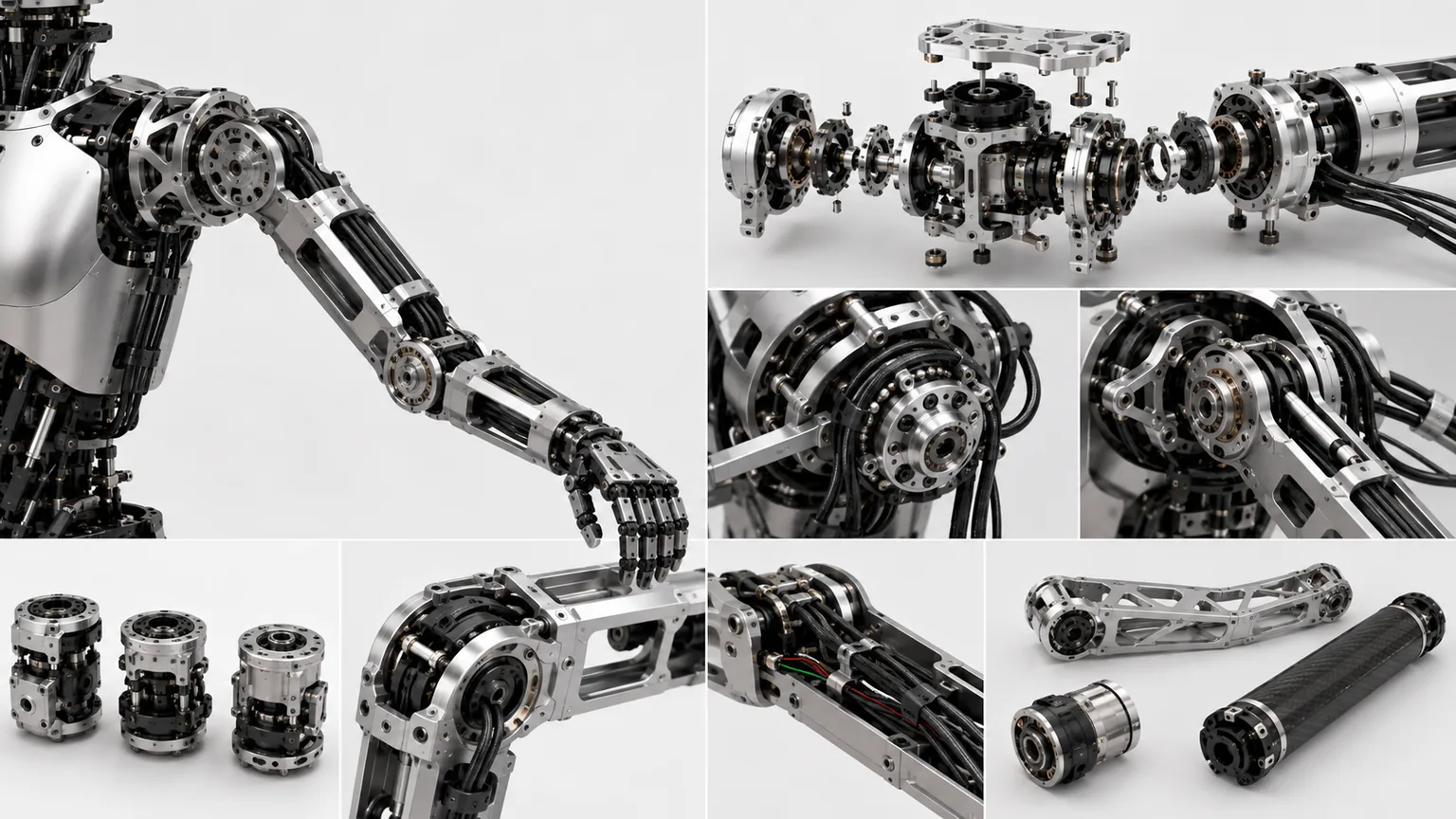

人形机器人肩部与手臂关节如何制造:三自由度肩关节、上臂轻量化、肘关节与线束布局

从肩关节自由度、轴线关系、上臂轻量框架、肘关节、减速器与轴承座、线束通道、回差、扭矩传感、模块化装配和整臂标定,说明人形机器人手臂如何从样件走向量产。

发布:2026年8月4日 更新:2026年8月4日 36 分钟阅读
本文内容
人形机器人肩部与手臂关节如何制造:三自由度肩关节、上臂轻量化、肘关节与线束布局

直接结论

肩部与手臂决定人形机器人能否真正完成搬运、装配、操作工具和人机协作。

一条完整的制造与标定链为:

躯干肩部基准 → 肩部多轴关节 → 上臂负载路径 → 肘关节 → 前臂接口 → 手腕与手端姿态

模块主要功能制造重点
肩部基座连接躯干与肩关节基准、肩宽和结构刚度
三自由度肩关节实现抬臂、侧展和旋转轴线关系、干涉和回差
上臂框架连接肩部与肘部轻量、抗弯抗扭和线束
肘关节主要完成屈伸和部分旋转轴线、止推、刚度和限位
前臂接口连接腕部、手部和传感器重量、重心和模块定位
线束与传感电源、通信、位置和力矩弯曲、扭转、零位和维护

1. 为什么肩部比单轴工业机器人关节更难制造

工业机器人通常有充足空间放置电机、减速器和线束,而人形机器人肩部受到肩宽、胸腔外形、双臂间距和人体比例限制。

肩部必须同时满足:

  • 三维大范围动作;
  • 双臂贴近躯干时不发生结构干涉;
  • 抬臂和前伸时保持足够刚度;
  • 左右肩镜像一致;
  • 电机、减速器、轴承和传感器紧凑布置;
  • 多轴运动中的线束扭转与弯曲;
  • 碰撞时的柔顺或过载保护;
  • 模块能够快速拆装和重新标定。

肩部轴线只有很小的角度或位置偏差,也会被上臂和前臂长度放大为明显手端误差。


2. 肩部自由度与结构路线

结构路线特点优势主要风险
三轴串联肩关节三个单轴模块按顺序组合建模清晰、模块化程度高肩宽和惯量增加
轴线近似相交结构三个旋转轴集中在肩部中心运动学接近球关节加工和装配精度高
偏置轴结构为电机和减速器留出空间布局灵活、容易制造运动模型和干涉更复杂
差动 / 耦合肩关节两个或多个执行器共同产生关节运动可提高功率密度和紧凑性解耦、回差和标定复杂
腱绳远置驱动电机布置在胸腔或上臂降低肩部局部质量摩擦、伸长和预紧
并联 / 球面机构多个支链共同控制肩部姿态结构紧凑、部分方向刚度高零件多、运动学和维护复杂

自由度数量、执行器数量和独立控制能力不是同一个概念。工程评审应明确:

  • 哪些关节独立驱动;
  • 哪些关节通过差动或连杆耦合;
  • 哪些方向具有机械柔顺;
  • 断电时肩部如何保持或下落;
  • 每个轴的零位和标定方式。

3. 先根据任务决定5轴、6轴还是7轴手臂

手端完成一般空间操作,需要同时控制:

  • 三个位置分量:X、Y、Z;
  • 三个姿态分量:滚转、俯仰、偏航。

因此,六自由度是理论上独立控制手端位置与姿态的最小完整配置。第五轴、第六轴和第七轴的差别,不只是“多一个电机”,而是任务覆盖、障碍物回避、奇异姿态和制造复杂度的差别。

整臂轴数能力边界优势制造和量产代价
5轴可完成姿态约束较弱的搬运和上下料轻、成本低、控制较简单手端少一个独立姿态方向,工具定向和插接困难
6轴理论上可完整指定手端位置和姿态是通用操作的最低完整配置奇异点、关节极限和肘部干涉的回避空间有限
7轴在保持同一手端姿态时还能选择肘部位置更容易绕开胸腔、货架、墙面和另一只手臂增加执行器、重量、发热、线束、回差和标定参数

第七轴的核心价值是冗余自由度。手端位置和姿态不变时,肘部仍可以改变路径,从而:

  • 避开躯干、头部、货架和设备;
  • 减少接近奇异点的风险;
  • 避免部分关节进入极限位置;
  • 改善双臂协同;
  • 在狭小人类环境中选择更合理的受力姿态。

但七轴不是六轴的无条件升级。每增加一个轴,就会增加一组减速器、轴承、线束、温升、回差和校正关系。任务只是重复抓取、放置,且对工具姿态要求不高时,五轴或受约束的六轴方案可能更符合量产成本。

工程规格不能只写“手臂为七自由度”,还要说明:

  • 自由度分配在肩、上臂旋转、肘和腕部的具体位置;
  • 哪个轴主要用于手端姿态,哪个轴主要提供冗余;
  • 额外自由度是否提高了有效工作空间,还是只增加了结构高度;
  • 肘部回避是否会造成肩部或腕部超载;
  • 控制器如何在多个可行姿态中选择低能耗、低碰撞风险和低关节负载方案。

4. 仿人体肩部不一定具有固定旋转中心

传统机器人常将肩部三个旋转轴设计为相交于一个固定点。这样便于建立运动学模型,但人体肩部并不是只有肱骨头在固定球心中旋转。肩胛骨、锁骨和胸廓之间的协同运动会让实际肩部旋转中心随姿态移动。

“赛博肩”研究提出了一种三自由度闭链肩部机构,其主要特点是:

  • 模仿人体肩部的复合运动;
  • 不使用固定不变的单一旋转中心;
  • 通过闭合运动链形成肩部姿态;
  • 在维持三自由度输出的同时,为机械柔顺和驱动冗余提供结构基础。

这种路线可以让手臂在靠近头部、胸前或侧上方时形成更接近人体的运动轨迹,但制造和标定难度明显高于三个标准旋转模块串联。

固定球心肩部非固定中心闭链肩部
运动学简单、标定参数较少工作空间和人体相似性更好
标准减速器模块容易串联连杆长度和多关节位置相互影响
肩部局部体积可能较大可重新分配执行器和结构空间
误差主要沿三个轴累积闭链尺寸误差可能形成内力和卡滞
机械柔顺需要额外串联元件闭链和弹性元件可共同形成柔顺

非固定旋转中心肩部的关键CTQ包括:

  • 闭链各连杆的中心距;
  • 球铰、万向节和移动副的实际中心;
  • 左右支链长度与装配预载;
  • 闭链在全行程中的干涉;
  • 输出端真实瞬时旋转中心;
  • 多姿态下的驱动输入—肩部姿态映射;
  • 零件公差导致的闭链内力;
  • 维护拆装后的重新闭合与标定。

对于量产项目,不能只用传统三轴同心肩部的检具检查这种机构。需要通过多姿态测量、驱动力或电流监控,确认闭链没有因尺寸偏差产生异常内力。


5. 双球面肩关节把肩胛带运动纳入机械设计

双球面肩关节研究进一步提出:用两个球面运动中心组合肩部结构,使肩部不仅完成上臂的三维旋转,还能形成类似肩胛带移动的效果。

后续样机研究表明,这类结构可以扩大肩部工作空间,并在不简单增加关节数量的情况下,让左右肩部运动对上半身姿态产生类似躯干或腰部的补偿作用。

这对人形机器人有三点价值:

  1. 扩大双臂工作空间: 肩中心本身可以移动,手端不必完全依靠肱骨转动和腰部补偿;
  2. 改善贴身动作: 手臂在胸前、头侧和身体附近更容易避开自身结构;
  3. 全身协同: 左右肩带运动可以参与搬运、转身和重心调整。

但双球面并不等于“两个普通球轴承叠在一起”。其核心是两个球面运动中心之间的几何关系和约束方式。

双球面结构CTQ失控后的表现
两个球面中心的距离和方向肩部轨迹与理论模型不一致
左右肩镜像关系双臂姿态和工作空间不对称
支撑轴承和球铰间隙肩中心漂移、手端晃动
闭链连杆长度卡滞、内力和输出姿态误差
胸腔安装基准肩宽、肩高和整臂坐标偏差
线束经过活动肩带的余量极限姿态拉紧、摩擦和疲劳
软硬限位多轴叠加时超行程或自碰撞
多中心标定参数控制模型无法准确预测手端轨迹

双球面路线适合追求人体相似运动和大工作空间的研究或高性能机器人,但零件数、装配链和控制参数都会增加。量产设计需要比较:扩大工作空间带来的实际收益,是否足以抵消成本、重量、可靠性和维护复杂度。


6. 可调被动柔顺比单纯软件限力响应更快

人与机器人共处时,碰撞安全不能完全依赖传感器检测后再由软件减速。主动柔顺具有可编程性,但会受到传感器分辨率、采样周期、通信和控制延迟影响。机械弹簧、弹性连杆等被动柔顺元件可以直接响应快速冲击,但固定弹簧刚度又难以覆盖不同任务。

可编程被动柔顺肩部的思路,是在闭链机构中使用:

  • 冗余执行器;
  • 弹性元件;
  • 可调整预紧;
  • 非线性力—位移关系;
  • 不同支链之间的张力分配。

通过改变弹性支链的预载,可以改变肩部在不同方向上的等效刚度。设计目标不只是一个标量弹簧常数,而是肩部在空间不同方向上的刚度分布或柔顺椭球

作业状态推荐柔顺特性
自由空间快速运动适度刚度,避免振动和轨迹滞后
精密插接或工具保持目标方向高刚度,接触方向可适当柔顺
人机接触碰撞方向低刚度,限制峰值力
搬运重物提高抗重力和抗扭刚度
快速摆动或投掷类动作利用弹性储能与释放
异常断电保留可预测的机械状态,避免突然失稳

量产时新增的控制项目包括:

  • 弹性元件材料批次和刚度曲线;
  • 预紧力与装配基准姿态;
  • 左右支链预载一致性;
  • 温度、疲劳和长期蠕变;
  • 摩擦、迟滞和能量损耗;
  • 刚度调节执行器的位置精度;
  • 断电时的剩余弹性力;
  • 更换弹簧或柔性件后的重新标定。

被动柔顺不是“结构做软一点”。结构必须在安全方向吸收冲击,同时在搬运和工具操作方向保持足够刚度。


7. 从Tesla Optimus公开路线看肩臂量产工程重点

Tesla公开页面将Optimus定位为通用双足机器人,目标是完成不安全、重复或枯燥的任务,并强调视觉、规划、控制和现实环境交互。官方并没有完整公开现行肩关节的轴数分配、减速器截面或肩部尺寸链,因此不能根据公开视频反推确定的内部BOM。

但Tesla截至2026年公开的信息,仍能提炼出对肩臂制造有价值的路线:

7.1 定制执行器,而不是只采购通用关节模组

Tesla公开招聘中将执行器划分为独立的硬件设计、齿轮传动、定制电机、系统测试和硬件验证团队。这说明人形机器人执行器需要围绕具体关节的:

  • 扭矩—速度工况;
  • 体积和质量;
  • 热状态;
  • 反驱性;
  • 效率;
  • 寿命;
  • 成本和量产节拍

进行联合优化,而不是只用一个通用电机和减速器覆盖所有肩肘关节。

7.2 将执行器测试设备纳入产线

Tesla公开岗位明确涉及测功机、电气测试仪和电机标定设备。对应到肩臂量产,应建立:

  • 电机反电势、相电阻和传感器检查;
  • 空载摩擦和启动扭矩;
  • 扭矩—速度—效率曲线;
  • 正反向回差和迟滞;
  • 温升和热保护;
  • 编码器零位和比例;
  • 制动器或断电保持;
  • 噪声、振动和寿命;
  • 执行器序列号与测试数据绑定。

肩关节装到整臂以后,还需要再次进行手端姿态和负载标定。执行器合格不能代替整臂合格。

7.3 电机、齿轮、电子和结构必须协同开发

Tesla公开岗位将定制电机与执行器集成、电气系统机械集成、齿轮传动和机器人系统验证分开设置。这反映出肩臂模块需要跨团队冻结接口:

  • 电机定转子与壳体;
  • 减速器和输出轴承;
  • 编码器与扭矩传感;
  • 逆变器和线束;
  • 散热路径;
  • 上臂框架和外壳;
  • 软件参数和校准数据。

机械接口变化会影响电磁间隙、轴承预紧、热传导和传感器零位,不能由不同供应商独立修改后再在总装阶段解决。

7.4 从样机设计转向可自动化量产

Tesla在2026年第二季度更新中表示,正安装第一代Optimus生产线,并预期在2026年推进生产。这里更值得制造企业关注的不是产量承诺,而是产品已经从实验样机逐步进入:

  • 制造工艺开发;
  • 自动化设备设计;
  • 在线检测;
  • 电机和执行器标定;
  • 数据追溯;
  • 生产节拍与良率管理。

因此,肩部和手臂设计评审除了性能,还应增加:

量产评审项需要回答的问题
零件共用共用是否降低成本,还是造成过度设计和远端增重
自动装配轴承、减速器、编码器和线束是否有明确装配方向
工装基准单件、执行器、手臂模块和整机是否使用可传递基准
在线检测哪些CTQ可以100%检查,哪些需要抽检
终端标定需要多长时间,能否自动加载和保存参数
可返修性更换执行器后是否必须拆除整条手臂
数据追溯零件、扭矩、预紧、测试曲线和软件版本能否关联
设计迭代新版本是否保持关键接口和检测工装兼容

Tesla路线的真正启示不是复制其外观,而是把定制执行器、测试标定、结构集成和规模化制造作为同一个工程系统。

8. 肩部轴线关系决定整臂运动精度

三自由度肩部通常包含:

  • 肩部前后摆动;
  • 肩部侧向展开;
  • 上臂内外旋转。

三轴可能理论相交,也可能存在规定偏置。制造时应控制:

  • 轴承座同轴度;
  • 减速器止口与端面;
  • 三轴方向和夹角;
  • 轴线交点或规定偏置;
  • 肩部基座与躯干基准;
  • 左右肩镜像关系;
  • 全行程干涉和机械限位。
轴线误差手端表现
肩轴方向偏差整条手臂运动平面偏转
三轴交点偏移手端轨迹与模型不一致
左右肩高差双臂协同和抓取不对称
上臂旋转轴偏心肘部和手腕姿态耦合
肩部基座变形负载下手端位置漂移

单独测量每个轴的跳动还不够。装配后应通过多姿态测量,识别真实轴线和运动学参数。


9. 肩部负载不能只看手端额定重量

肩部实际承受:

  • 上臂、前臂和手部自重;
  • 手端负载形成的弯矩;
  • 手臂快速加减速产生的惯性;
  • 双臂搬运时的协同载荷;
  • 推、拉、支撑和工具反力;
  • 碰撞和跌倒时的瞬态冲击;
  • 线束和柔性元件产生的附加力矩。

设计工况至少应包含:

  1. 手臂自然下垂;
  2. 手臂水平前伸;
  3. 手臂水平侧展;
  4. 肘部弯曲搬运;
  5. 双臂共同搬运;
  6. 快速启动和急停;
  7. 外部碰撞和异常断电;
  8. 长时间保持姿态。

手端负载相同,肩部力矩可能因手臂姿态差异而相差很大。应由完整姿态和质量分布计算,而不是只给出一个额定公斤数。


10. 上臂框架如何兼顾轻量与刚度

上臂位于肩部远端,质量会增加肩部持续扭矩和惯性。常见路线包括:

  • 铝合金薄壁箱形框架;
  • 铝合金CNC骨架配轻量外壳;
  • 镁合金框架;
  • 钛合金局部连接件;
  • CFRP管或板配金属端头;
  • 增材制造中空结构。
设计特征作用制造风险
闭合箱形截面提高抗弯和抗扭效率内部加工和装配空间受限
开放式骨架减重、便于线束和维修扭转刚度和侧向冲击不足
局部加强筋支撑轴承座和紧固区应力集中和加工变形
金属端头 + CFRP降低长杆质量粘接、嵌件和热膨胀差
可拆卸侧盖方便维护线束与驱动重复定位和壳体变形
拓扑优化结构提高单位质量刚度刀具可达、表面和疲劳验证

轻量化应优先减少远端质量,同时保留肩部、肘部和外部载荷进入区域的局部刚度。


11. 上臂框架与轴承座的关键CTQ

CTQ影响推荐控制
肩部接口面整臂姿态和负载输入平面、止口和定位销
上臂长度手端工作空间基准间尺寸和配对管理
肘轴位置肩肘运动学关系三坐标和组合检具
轴承座同轴度摩擦、温升和寿命一次装夹或组合精加工
左右侧板平行度关节卡滞和轴向窜动装配状态测量
局部壁厚刚度和加工变形毛坯余量和壁厚检测
线束通道摩擦、夹线和维护全行程实体检查
外壳安装面外观和碰撞间隙位置度和重复装配

薄壁上臂加工需要特别控制装夹力、加工顺序、去料对称性和应力释放。


12. 肘关节为什么不能只按单轴模块设计

肘部通常以屈伸为主,但部分人形机器人还需要前臂旋转或通过肩部与腕部共同补偿。

肘部制造重点包括:

  • 旋转轴与上臂、前臂基准关系;
  • 减速器和轴承支撑;
  • 轴向止推和侧向间隙;
  • 机械限位;
  • 位置或扭矩传感器;
  • 肘弯曲时线束导向;
  • 外壳夹点和碰撞保护;
  • 维修后零位重复性。

肘关节位于手端负载路径中间,既承受弯矩,也承受手臂动态惯性。轴承跨距和壳体刚度不足会造成手端晃动。


13. 减速器、轴承和支撑结构必须作为系统选型

路线优势主要风险
谐波减速器紧凑、高减速比柔轮寿命、弹性和回差变化
行星减速器高效率和承载能力多级齿隙、润滑和噪声
摆线减速器抗冲击和扭矩能力较好体积、振动和加工精度
同步带远置驱动调整电机位置,减少关节局部质量带张力、偏磨和防护
腱绳驱动执行器可移入胸腔或上臂摩擦、伸长和预紧
直接驱动低回差、控制直接电机尺寸、发热和峰值电流

不能只比较减速器额定扭矩。还应同时检查:

  • 输出轴承能否承受倾覆力矩;
  • 壳体是否形成足够支撑跨距;
  • 减速器回差与壳体弹性如何叠加;
  • 电机和减速器总质量;
  • 温升和润滑条件;
  • 维修更换后的重新标定。

14. 回差、刚度和摩擦如何影响手端

手端误差可能来自:

  • 肩部三个轴的回差;
  • 肘部回差;
  • 轴承间隙;
  • 壳体与法兰弹性;
  • 同步带或腱绳伸长;
  • 螺栓结合面微滑移;
  • 电机控制死区;
  • 线束反力;
  • 温度变化。

推荐建立三层测试:

  1. 单关节测试: 测量每个轴的启动摩擦、回差和刚度;
  2. 整臂空载测试: 多姿态检查手端位置与重复性;
  3. 整臂负载测试: 在前伸、侧展和弯肘姿态下施加已知载荷。

输出应包括手端位置—外力曲线、正反向差、温度漂移和重复性,而不是只有一个减速器回差值。


15. 肩部和肘部线束是寿命高风险区

肩部线束会同时经历:

  • 多轴扭转;
  • 大半径摆动;
  • 与壳体、减速器和支架摩擦;
  • 极限姿态拉紧;
  • 电源线和信号线相互干扰。

肘部线束则长期经历高频重复弯曲。

设计时应明确:

  • 固定端和活动端;
  • 中性长度;
  • 最小弯曲半径;
  • 累计扭转角;
  • 线束与锐边的距离;
  • 应力释放;
  • 连接器方向;
  • 外护套和导向件;
  • 模块拆装顺序;
  • 极限姿态余量。

线束寿命测试应采用真实肩—肘组合动作,而不是只做单一往复弯曲。


16. 扭矩、位置与温度传感器接口

手臂常见传感器包括:

  • 电机侧编码器;
  • 输出侧绝对编码器;
  • 关节扭矩传感器;
  • 电流和温度传感器;
  • 肩部或前臂IMU;
  • 机械零位标记。
传感器接口CTQ主要风险
安装面平面度受力不均和零点漂移
中心和轴线力矩分量耦合
螺栓预紧灵敏度和重复性变化
线缆应力释放信号噪声和端子损坏
热源距离温漂补偿失真
防转结构外壳滑移形成虚假位移

传感器必须在最终装配预紧和工作温度下标定,不能只在单件状态下校准。


17. 左右臂镜像一致性如何管理

左右臂通常是镜像结构,但并不意味着所有零件完全共用。

需要统一:

  • 肩部基准高度;
  • 左右肩中心距离;
  • 上臂和前臂有效长度;
  • 肘轴方向;
  • 机械限位角度;
  • 线束余量;
  • 传感器零位;
  • 软件正方向;
  • 紧固和装配顺序。

镜像设计常见风险包括:

  • 图纸方向理解错误;
  • 左右件混装;
  • 传感器方向相反;
  • 线束固定点复制错误;
  • 防松结构方向不一致。

应使用颜色、二维码、定位键或不可互换接口进行防错。


18. 碰撞和断电状态需要提前设计

人形机器人手臂会在人机共处环境工作。应考虑:

  • 碰撞检测和扭矩限制;
  • 柔顺控制或串联弹性;
  • 机械限位和软限位;
  • 外壳圆角和夹点;
  • 断电时手臂是否突然下落;
  • 过载后可检查的基准;
  • 可更换的易损模块;
  • 紧急拖动和维修姿态。

肩部与肘部的安全不能只依赖软件。结构、减速器反驱特性、制动器、弹性元件和控制策略需要共同设计。


19. 整臂标定不能停留在电机零位

完整标定关系为:

电机编码器 → 减速器输出 → 肩部真实轴线 → 肘轴 → 前臂接口 → 手端姿态

整臂标定应包括:

  1. 肩部基座和躯干基准确认;
  2. 各电机方向和编码器比例;
  3. 肩部三轴方向、交点或偏置识别;
  4. 肘轴位置和零位;
  5. 上臂、前臂有效长度;
  6. 正反向回差和迟滞;
  7. 已知负载下的弹性变形;
  8. 温度和线束反力影响;
  9. 左右臂镜像一致性;
  10. 模块拆装后的重复定位;
  11. 标定参数与序列号绑定。

负载标定尤其重要。空载手端位置准确,不代表拿起物体后仍然准确。


20. 从样件到量产的控制路线

  1. 01定义任务搬运、工具、协作、速度、负载和工作空间。
  2. 02选择肩部架构串联、轴线相交、偏置、耦合或腱驱动。
  3. 03动力学分析肩肘扭矩、速度、惯量、冲击和温升。
  4. 04工程样件轴系、减速器、框架、线束和传感器。
  5. 05整臂标定轴线、零位、手端姿态、回差和负载补偿。
  6. 06寿命与异常线束、温升、碰撞、断电和模块更换。
  7. 07量产冻结CTQ、工装、检测、追溯和配置管理。

21. RFQ与工程评审需要哪些资料

资料类别建议内容
整机信息身高、肩宽、躯干结构和整机质量
动作要求肩部与肘部自由度、范围、速度和工作空间
负载工况手端载荷、工具反力、双臂搬运和碰撞
传动方案电机、减速器、同步带、腱绳或直接驱动
结构接口躯干、肩部、上臂、肘部、前臂和手腕
传感器编码器、扭矩、IMU、温度和零位
线束电源、通信、弯曲半径和寿命循环
材料与表面框架、轴、轴承座、紧固和润滑
质量目标肩部、上臂、前臂质量和重心
验证要求刚度、回差、温升、碰撞、寿命和标定
追溯要求零件、装配、软件参数和左右臂配置

常见问题

人形机器人肩部一定需要三个自由度吗?

不一定。三自由度肩部最接近人体主要动作,能够扩大手端工作空间,但也增加执行器数量、肩宽、质量、线束、控制和标定复杂度。应根据作业范围、负载和整机尺寸确定。

肩部零件尺寸合格,为什么整臂末端仍会有较大误差?

肩部多轴角度误差、轴承预紧、减速器回差、上臂和前臂弹性变形、肘轴偏差、传感器零位以及线束反力都会在手端放大。需要进行整臂姿态和负载标定,不能只检查单件尺寸。

手臂线束为什么容易在肩部和肘部损坏?

肩部同时发生多轴转动,肘部则长期重复弯曲。若中性长度、弯曲半径、扭转余量、固定点和应力释放不明确,线束会摩擦、夹压或疲劳。需要按真实动作循环进行寿命验证。

人形机器人手臂量产前最关键的验证是什么?

应验证全姿态工作空间、额定负载下的刚度和回差、肩肘轴线与零位、手端位置重复性、线束寿命、温升、碰撞与异常断电状态、模块拆装后的重复定位,以及重新标定能力。
