关节执行器精密零件与加工CTQ：从旋转中心、轴承配合到编码器基准的完整控制方法

直接结论

关节执行器的质量控制，不应从“哪些尺寸公差最小”开始，而应先回答：

哪些几何关系一旦偏移，会让关节出现摩擦、噪音、回差、温升、位置误差或寿命下降？

对大多数一体化关节而言，CTQ通常来自四条功能链：

1. 旋转轴线链：电机轴线、减速器轴线、输出轴线和轴承轴线是否一致；
2. 载荷传递链：输出法兰受到的径向力、轴向力和倾覆力矩如何传到轴承与壳体；
3. 轴向定位链：轴承肩、隔圈、减速器端面和端盖如何共同决定轴向位置与预紧；
4. 编码器反馈链：输出端真实角度如何通过编码器安装基准稳定传递给控制器。

只有先把这四条链理清，才能正确决定哪些特征是CTQ、应该用什么基准标注、在哪一道工序建立、以及怎样检测。

1. CTQ不是“严公差尺寸清单”

CTQ是对功能、装配、可靠性或安全有直接影响的少数关键特性。它不等于：

• 图纸上所有带公差的尺寸；
• 所有小数位数较多的尺寸；
• 所有需要CMM检测的尺寸；
• 所有客户特别标红的尺寸。

一个尺寸是否应该成为CTQ，至少应满足下列条件之一：

• 偏差会改变旋转中心或载荷路径；
• 偏差会改变轴承配合、预紧或游隙；
• 偏差会改变减速器安装状态；
• 偏差会改变编码器气隙或反馈质量；
• 偏差会导致装配干涉、卡滞或松动；
• 偏差会显著影响噪音、温升、精度或寿命。

因此，CTQ定义的正确顺序是：

功能失效模式
→ 装配与载荷关系
→ 关键几何关系
→ 图纸公差
→ 加工与检测方法

而不是从图纸已有尺寸倒推一个“看起来很完整”的CTQ表。

2. 关节执行器的四条核心功能链

2.1 旋转轴线链

旋转轴线链通常包含：

电机转子轴线
→ 波发生器或输入齿轮轴线
→ 减速器基准轴线
→ 输出轴承轴线
→ 输出法兰轴线

这条链一旦偏移，可能出现：

• 输入端偏载；
• 减速器运动不顺；
• 轴承受力不均；
• 输出端跳动；
• 摩擦与温升增加；
• 寿命提前下降。

谐波减速器的安装资料通常明确要求相关定位面保持同心和垂直，并避免壳体接口把刚轮压成失圆。由此可见，减速器定位座不是普通安装孔，而是旋转链中的核心基准。

2.2 载荷传递链

输出法兰承受的负载并不会消失，它必须经过：

输出法兰
→ 输出轴或柔轮
→ 输出支撑轴承
→ 轴承座
→ 关节壳体
→ 机器人连杆

如果输出轴承跨距不足、轴承座变形或法兰端面关系不稳定，倾覆力矩会使轴系产生弹性偏移。结果可能是静态尺寸全部合格，但负载下的位置误差明显增加。

因此，载荷链CTQ不仅包括孔径和位置，还应考虑：

• 轴承座刚度；
• 轴承肩面支撑面积；
• 输出法兰端面刚度；
• 壳体薄壁区域的变形；
• 螺栓连接面与定位面的接触状态。

2.3 轴向定位与预紧链

轴向位置通常由多个零件共同形成：

壳体基准面
→ 轴承肩
→ 轴承宽度
→ 隔圈或压环
→ 减速器端面
→ 端盖

这不是单一尺寸问题，而是尺寸链问题。如果各零件都按各自公差独立制造，最终叠加可能导致：

• 预紧过大，启动扭矩和温升上升；
• 预紧不足，出现轴向窜动和冲击；
• 编码器轴向间隙变化；
• 端盖装配后壳体变形。

因此，轴向链应明确闭环尺寸、调节方式和装配判定方法，必要时使用选择性装配、调整垫片或受控压装力，而不是只依赖单件尺寸。

2.4 编码器反馈链

编码器测到的角度，必须能够代表真实输出端角度。反馈链一般包括：

输出轴或转子基准
→ 编码器码盘或磁环
→ 读头安装面
→ 读头间隙
→ 控制器信号

影响反馈稳定性的因素包括：

• 码盘径向偏心；
• 安装面端面跳动；
• 读头与码盘间隙变化；
• 安装面不垂直；
• 壳体热变形；
• 线缆拉力导致读头位置变化。

因此，编码器接口不能只验证安装孔位置，还应在装配状态下验证机械跳动、气隙和信号质量。

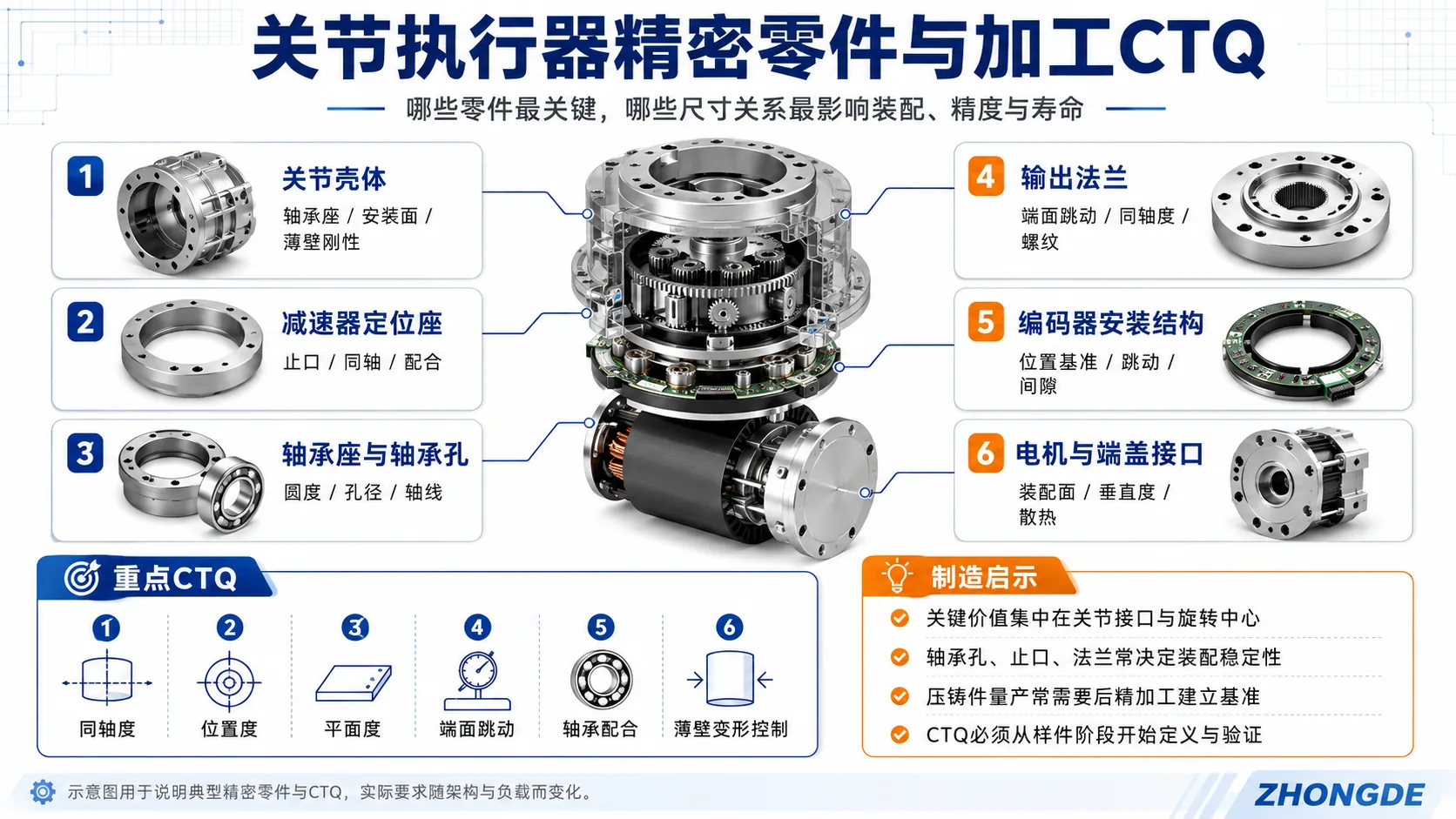

3. 六类精密零件的真正CTQ

3.1 关节壳体

关节壳体往往同时承担输出支撑、减速器定位、电机安装、编码器安装和散热功能。

常见CTQ包括：

• 主轴承孔或轴承座的孔径、圆度与圆柱度；
• 两个支撑孔之间的共同轴线关系；
• 减速器定位止口相对主轴线的位置；
• 电机安装面相对轴线的垂直关系；
• 输出端与安装端之间的平行或垂直关系；
• 薄壁区域在夹紧和装配后的变形量。

壳体最常见的误区，是在自由状态下检测合格，但压紧端盖、轴承或减速器后发生变形。因此，必要时应增加受控夹紧状态或模拟装配状态检测。

3.2 减速器定位座

减速器定位座的关键不是外径是否漂亮，而是：

• 定位止口是否保持圆度；
• 止口轴线是否与输出支撑轴线一致；
• 安装端面是否与基准轴线垂直；
• 螺栓孔系是否会迫使减速器偏心；
• 紧固后是否造成刚轮或壳体变形。

如果使用谐波减速器，安装接口的失圆和偏心会直接影响运动平顺性与寿命。

3.3 轴承座与轴承孔

“孔径合格”并不等于“轴承配合正确”。轴承座至少需要同时确认：

• 尺寸公差；
• 圆度；
• 圆柱度；
• 表面粗糙度；
• 肩面垂直度；
• 两端轴承孔的轴线关系；
• 工作温度下的实际配合；
• 压装后壳体变形。

轴承配合应根据载荷方向、内外圈是否旋转载荷、材料和温度共同确定，不能在所有关节上机械套用同一公差带。

3.4 输出法兰

输出法兰是运动精度和外部装配的交汇点。典型CTQ包括：

• 定位外圆或内孔相对旋转轴线的位置；
• 输出端面跳动；
• 安装孔系位置度；
• 螺纹孔深度与有效牙长；
• 法兰端面平面度；
• 受载后的端面刚度。

若只控制法兰外径，却不控制端面跳动和孔系相对轴线的位置，机器人连杆仍可能产生周期性摆动。

3.5 编码器安装结构

编码器安装结构应区分两类基准：

• 旋转件基准：码盘、磁环或转子安装基准；
• 固定件基准：读头、传感器板或支架安装基准。

典型CTQ包括：

• 旋转件径向偏心；
• 旋转件端面跳动；
• 读头安装面位置；
• 读头与码盘间隙；
• 读头安装面相对旋转轴线的垂直关系；
• 装配后的信号幅值、相位和重复性。

机械尺寸检测与电气信号检查应结合，不能相互替代。

3.6 电机与端盖接口

电机接口同时影响轴线、散热和装配应力。典型CTQ包括：

• 电机定子定位面与主轴线关系；
• 端盖安装面平面度；
• 端盖轴承孔与壳体轴承孔的共同轴线；
• 螺栓锁紧后端盖变形；
• 导热接触面与散热路径；
• 线缆出口和密封结构的位置。

4. 基准体系应该怎样建立？

基准体系没有唯一模板，但必须遵守一个原则：

图纸基准应尽量反映零件在真实装配中的定位方式。

一个常见的关节壳体基准思路是：

• 主基准 A：稳定的装配端面或主要支撑面；
• 次基准 B：主轴承孔、定位止口或由其建立的功能轴线；
• 第三基准 C：用于角向定位的孔、槽或侧面。

但具体顺序必须根据实际架构决定。例如，如果轴承孔直接决定旋转轴线，而安装面仅用于轴向定位，轴线可能应成为更高优先级的功能基准。

基准设计需要同时满足四个一致：

1. 设计一致：公差相对于真实功能基准定义；
2. 加工一致：关键特征尽量在同一装夹或可重复转换的基准上完成；
3. 检测一致：检测程序按图纸基准建立，不临时选择“最容易测”的基准；
4. 装配一致：零件实际装配定位方式与设计基准不冲突。

如果四套基准各自独立，即使单件检测全部合格，装配仍可能失败。

5. 同轴度、位置度和跳动不能混用

这三个概念经常被混为一谈，但它们对应的功能不同。

选择公差符号时，应先明确失效模式。例如：

• 如果担心输出端旋转时周期摆动，端面跳动通常比单纯平面度更直接；
• 如果担心螺栓孔无法装配，位置度比同轴度更合适；
• 如果担心两个轴承孔不在同一轴线上，应控制共同轴线关系，而不是只给两个独立孔径公差。

6. 加工路线如何围绕CTQ设计？

6.1 样件阶段

样件阶段通常以整料CNC为主，重点不是追求最低单价，而是验证：

• 基准方案是否合理；
• 公差是否可测；
• 薄壁区域是否变形；
• 装配顺序是否可行；
• 轴承和减速器接口是否匹配；
• 编码器安装后信号是否稳定。

关键关联孔、止口和端面应尽可能在同一装夹中精加工，减少基准转换误差。

6.2 小批量阶段

进入小批量后，应固定：

• 毛坯状态；
• 粗加工余量；
• 半精加工与稳定化顺序；
• 夹具定位点与夹紧力；
• 刀具寿命管理；
• 测量程序与判定规则。

此时应观察尺寸随批次、刀具磨损和温度变化的趋势，而不是只看单件是否合格。

6.3 量产阶段

量产结构件可能转为压铸、锻造或其他近净成形毛坯。此时需要重新规划基准建立顺序：

1. 先加工稳定的工艺基准；
2. 再加工主轴承孔和减速器定位特征；
3. 在相同或关联基准上完成输出法兰与编码器接口；
4. 最后加工次要孔系和外观特征。

压铸毛坯的分型线、拔模斜度、局部缩松和残余应力，都可能影响后续精加工，因此量产工艺不能简单复制整料样件的程序。

7. 每个CTQ应该怎样检测？

单一设备无法覆盖全部CTQ。更合理的方法是按特征选择检测方式。

对于关键孔系，建议同时保留尺寸数据与功能数据。例如：

• 孔径和圆度；
• 轴承压装力；
• 组装后的启动扭矩；
• 空载电流与温升；
• 输出端跳动。

这样才能判断问题来自单件加工、装配过程还是系统匹配。

8. 从样件到量产，CTQ怎样进入控制计划？

CTQ一旦确定，就应进入统一的控制链：

设计要求
→ 图纸与基准
→ PFMEA失效分析
→ 工序与夹具
→ 检测方法
→ MSA测量确认
→ 过程能力
→ 装配功能验证
→ 批次追溯

不同阶段的控制方式可以变化：

需要特别注意：只有过程稳定、测量系统可靠时，Cpk等能力指标才有意义。若夹具、材料或测量方式不断变化，单纯计算能力指数不能代表量产稳定性。

9. 一张可执行的CTQ矩阵应该包含什么？

一个真正可执行的CTQ矩阵，不只写“公差值”，还应至少包含：

示例：

10. RFQ和设计输入应提供哪些资料？

为了正确制定加工CTQ，图纸之外最好还应提供：

• 关节结构剖面或装配关系；
• 轴承类型、配合和预紧方案；
• 减速器型号及安装要求；
• 输出端径向、轴向与倾覆载荷；
• 编码器类型和允许安装间隙；
• 装配顺序与锁紧方式；
• 工作温度与散热条件；
• 目标噪音、回差、寿命和重复精度；
• 样件、小批量与量产目标数量；
• 计划采用整料、压铸、锻造或其他毛坯路线。

没有这些信息，供应商只能按单件图纸加工，却无法判断公差是否真正服务于系统功能。

结论

关节执行器的CTQ，本质上是对四条功能链的控制：

旋转轴线链
+ 载荷传递链
+ 轴向定位链
+ 编码器反馈链

壳体、减速器定位座、轴承座、输出法兰、编码器接口和电机端盖之所以重要，不是因为它们“看起来精密”，而是因为它们共同定义了旋转中心、支撑刚度、预紧状态和反馈准确性。

正确的控制方法不是继续增加更多严公差，而是：

用功能确定CTQ，用基准连接设计与制造，用检测和装配试验验证真实系统表现。

常见问题 FAQ

关节执行器的CTQ应该从哪里开始定义？

应从功能和装配关系开始，而不是从现有图纸上挑几个严公差。先识别旋转轴线、载荷路径、轴向定位和编码器反馈链，再决定哪些孔、止口、端面和安装面必须成为CTQ。

同轴度、端面跳动和位置度应该怎样选择？

应根据功能选择。需要控制共同旋转轴线时可使用同轴或位置关系，需要限制旋转时端面摆动时应控制端面跳动，需要控制孔系相对基准的位置时应使用位置度。不能把三者当成可以随意互换的符号。

为什么轴承孔尺寸合格，装配后仍可能发紧或发热？

因为轴承孔尺寸只是一个条件。孔的圆度、圆柱度、两端孔的轴线关系、壳体变形、压装方式、轴承游隙和工作温度都会影响实际配合与预紧状态。

编码器安装结构最关键的是什么？

关键是编码器测量基准与真实输出轴线之间的稳定关系，包括安装面的垂直度、径向偏心、轴向跳动、读头间隙和装配后的信号质量。只检查安装孔尺寸通常不够。

样件阶段和量产阶段的CTQ控制可以不同吗？

CTQ本身不应随意改变，但建立CTQ的工艺路线、夹具和检测频率可以变化。样件可采用整料CNC和高比例全检，量产可转为压铸或锻造毛坯加关键面后精加工，并用过程能力和抽检维持稳定性。
