直接回答
関節アクチュエータの品質管理は、「どの公差が最も小さいか」から始めるべきではありません。先に次を確認します。
どの幾何関係がずれると、摩擦、騒音、バックラッシ、温度上昇、位置誤差、寿命低下が発生するのか。
多くの一体型関節では、CTQは次の四つの機能チェーンから生まれます。
- 回転軸線チェーン：モーター、減速機、出力軸受、出力フランジが意図した軸線を共有しているか；
- 荷重伝達チェーン：出力フランジの径方向、軸方向、モーメント荷重が軸受とハウジングへどう伝わるか；
- 軸方向位置決めチェーン：肩、軸受幅、スペーサ、減速機端面、エンドキャップが軸方向位置と予圧をどう決めるか；
- エンコーダフィードバックチェーン：実際の出力角度がエンコーダ取付幾何を通して制御系へ正しく伝わるか。
この四つを理解して初めて、CTQ特性、基準系、加工工程、検査方法を正しく決められます。
1. CTQは厳しい公差の一覧ではない
CTQは、機能、組立、信頼性、安全へ直接影響する少数の重要特性です。次の全てが自動的にCTQになるわけではありません。
- 公差が付いた全寸法；
- 小数桁が多い寸法；
- CMMで測定する全特性；
- 顧客が色付けした全寸法。
CTQとすべきなのは、偏差によって次のいずれかが起こる特性です。
- 回転中心や荷重経路がずれる；
- 軸受はめあい、予圧、隙間が変わる；
- 減速機取付状態が変わる；
- エンコーダ隙間や信号品質が変わる；
- 干渉、固着、緩みが発生する；
- 騒音、温度、精度、寿命が大きく悪化する。
正しい順序は次の通りです。
機能失敗モード
→ 組立・荷重関係
→ 重要幾何関係
→ 図面要求
→ 加工・検証方法2. 関節アクチュエータの四つの機能チェーン
2.1 回転軸線チェーン
代表的なチェーンは次の通りです。
モーター回転子軸線
→ 波発生器または入力歯車軸線
→ 減速機基準軸線
→ 出力軸受軸線
→ 出力フランジ軸線ずれがあると、入力側偏荷重、減速機の動き不良、軸受荷重不均一、出力振れ、摩擦増大、発熱、寿命低下につながります。
減速機の取付資料では、位置決め面の同心と直角関係、およびハウジング変形による剛輪失円の回避が求められます。したがって減速機位置決め座は、単なる取付穴ではなく機能基準です。
2.2 荷重伝達チェーン
出力フランジに加わる荷重は次の経路を通ります。
出力フランジ
→ 出力軸またはフレックススプライン
→ 出力支持軸受
→ 軸受座
→ 関節ハウジング
→ ロボットリンク軸受スパン不足、軸受座変形、フランジ関係不安定があると、モーメント荷重で軸線が弾性変位します。静的な単品寸法が合格でも、負荷時位置精度が悪くなる可能性があります。
荷重チェーンCTQには、軸受座剛性、肩面支持、出力フランジ剛性、薄肉壁変形、ボルト締結面の接触状態も含まれます。
2.3 軸方向位置決め・予圧チェーン
軸方向位置は複数部品で閉じます。
ハウジング基準面
→ 軸受肩
→ 軸受幅
→ スペーサまたは押え輪
→ 減速機端面
→ エンドキャップこれは単一寸法ではなく寸法連鎖です。各部品を独立公差で作るだけでは、予圧過大、予圧不足、軸方向遊び、エンコーダ隙間変化、端蓋締結後変形が起こります。
閉ループ寸法、調整方法、組立判定方法を明確にし、必要に応じて選択組立、シム、圧入力管理を使います。
2.4 エンコーダフィードバックチェーン
測定角度は実出力角度を表す必要があります。
出力軸または回転子基準
→ コードディスクまたは磁気リング
→ 読取ヘッド取付面
→ 読取隙間
→ 制御信号径方向偏心、端面振れ、読取隙間変化、取付面方向不良、熱変形、ケーブル荷重が信号安定性に影響します。
したがって取付穴寸法だけでなく、組立状態の機械振れ、隙間、電気信号品質を確認します。

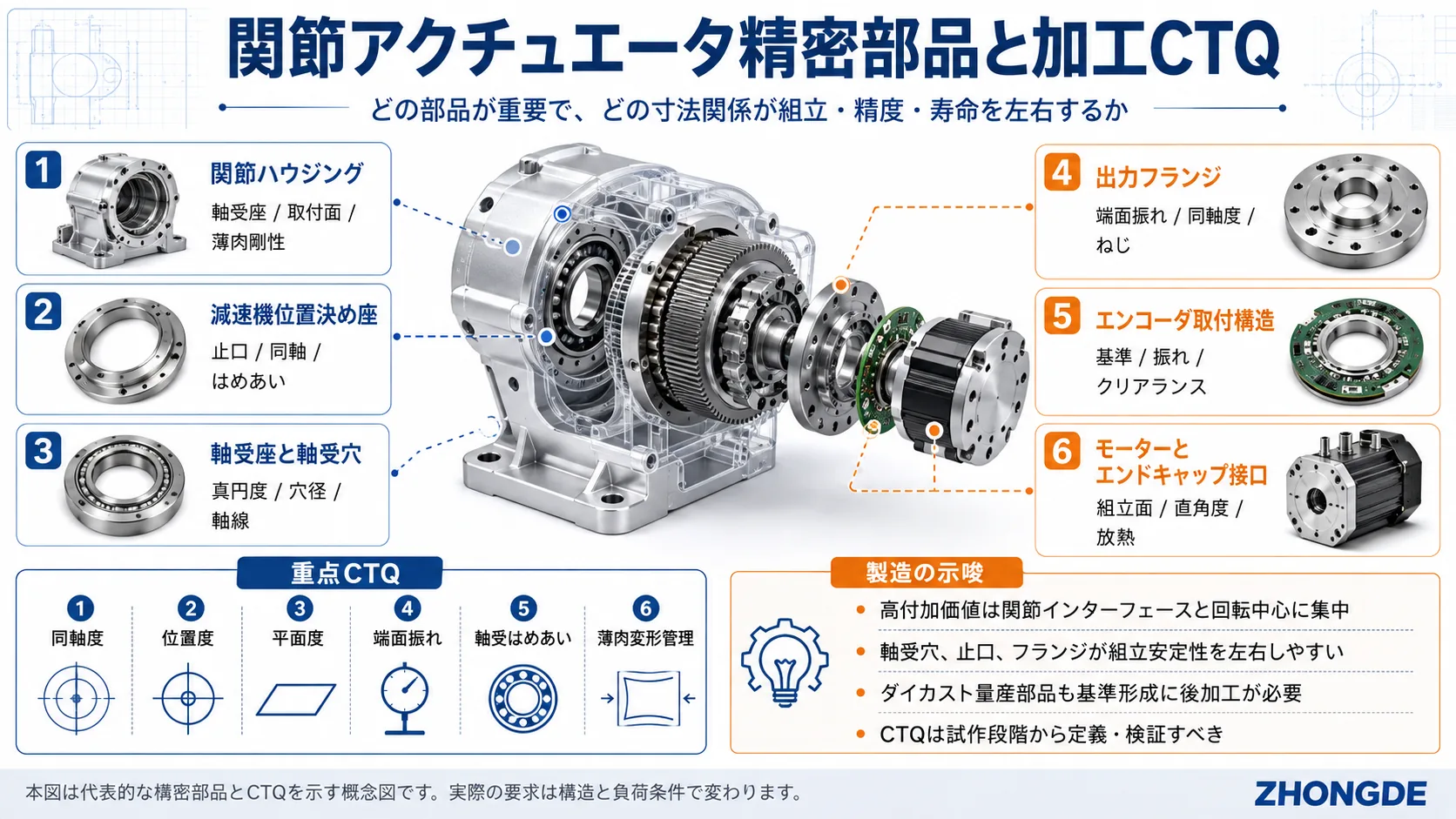

3. 六種類の精密部品における実際のCTQ
3.1 関節ハウジング
ハウジングは軸受支持、減速機位置決め、モーター取付、エンコーダ取付、放熱を同時に担います。
代表CTQ：
- 軸受穴径、真円度、円筒度；
- 離れた支持穴の共通軸線関係；
- 減速機止口の主軸線に対する位置；
- モーター取付面の軸線に対する方向；
- 出力側とロボットリンク取付面の関係；
- クランプ・組立状態の薄肉変形。
自由状態では合格でも、軸受、減速機、端蓋締結後に変形することがあります。必要に応じて模擬組立状態で検査します。
3.2 減速機位置決め座
重要なのは次です。
- 止口の真円度；
- 止口軸線と出力支持軸線の一致；
- 取付端面と基準軸線の直角関係；
- ボルト孔系による偏心の有無；
- 締結による接口変形。
波動歯車減速機では、偏心や失円が滑らかさと寿命へ直接影響します。
3.3 軸受座と軸受穴
穴径公差内でも正しいはめあいとは限りません。次を同時に確認します。
- 寸法公差；
- 真円度；
- 円筒度；
- 表面粗さ；
- 肩面方向；
- 二つの軸受穴軸線関係；
- 使用温度でのはめあい；
- 圧入後ハウジング変形。
はめあいは荷重方向、回転荷重を受ける輪、材料、温度から選び、全関節へ同一公差帯を機械的に適用しません。
3.4 出力フランジ
代表CTQ：
- 位置決め径または穴の回転軸線に対する位置；
- 出力端面振れ；
- 取付孔系位置度；
- ねじ深さと有効ねじ長さ；
- フランジ面平面度；
- 負荷時端面剛性。
外径だけを管理しても、端面振れと孔系位置が悪ければリンクは周期的に揺れます。
3.5 エンコーダ取付構造
二種類の基準を分けます。
- 回転側基準：コードディスク、磁気リング、回転子取付；
- 固定側基準：読取ヘッド、センサー基板、ブラケット取付。
代表CTQ：
- 回転スケール径方向偏心；
- 端面振れ；
- 読取ヘッド位置；
- スケールと読取ヘッドの隙間；
- 取付面と軸線の方向関係；
- 組立後の信号振幅、位相、繰返し性。
機械検査と電気信号検査は相互補完であり、代替ではありません。
3.6 モーター・エンドキャップ接口
代表CTQ：
- ステータ位置決め面と主軸線の関係；
- エンドキャップ面平面度；
- エンドキャップ軸受穴とハウジング軸受穴の共通軸線；
- ボルト締結後変形；
- 熱接触面；
- ケーブル出口とシール位置。
4. 基準系はどう作るべきか
唯一のテンプレートはありませんが、原則は明確です。
図面基準は、実際の組立で部品が機能的に位置決めされる方法を表すべきです。
一般的なハウジング例：
- 主基準 A：安定した組立端面または支持面；
- 副基準 B：主軸受穴、位置決め止口、またはそれから作る機能軸線；
- 第三基準 C：角度方向を決める孔、溝、側面。
ただし構造によって優先順は変わります。軸受穴が回転軸線を直接決め、端面が軸方向位置だけを決める場合、機能軸線の優先度を高くすべきです。
必要なのは次の四一致です。
- 設計一致：公差は機能基準から定義；
- 加工一致：関連特性は同一段取りまたは管理された基準変換で仕上げる；
- 検査一致：図面基準系を再現し、測りやすい基準へ勝手に変更しない；
- 組立一致：実組立位置決めが設計基準と矛盾しない。
5. 同軸度、位置度、振れは互換ではない
| 管理項目 | 表現する機能 | 代表用途 |
|---|---|---|
| 位置度 | 孔、軸、孔系の基準位置 | ボルト孔、軸受穴位置、エンコーダ孔 |
| 共通軸線関係 | 複数回転特性の軸線一致 | 二つの軸受穴、減速機止口と出力軸線 |
| 円周振れ・全振れ | 回転時表面揺れ | 出力フランジ端面、コードディスク、位置決め径 |
| 直角度 | 面の軸線に対する方向 | モーター面、減速機取付面 |
| 平面度 | 単一面形状 | 端蓋、フランジ、放熱接触面 |
失敗モードから選びます。
- 回転出力の周期揺れなら平面度だけでなく端面振れ；
- 孔系組立不良なら同軸度ではなく位置度；
- 二つの支持穴軸線ずれなら独立穴径公差ではなく共通軸線関係。
6. 加工ルートをCTQ中心に設計する
6.1 試作段階
無垢材CNCで、次を検証します。
- 基準ロジック；
- 公差の測定可能性；
- 薄肉変形；
- 組立順序；
- 軸受・減速機接口；
- エンコーダ組立後信号。
関連穴、止口、端面は可能な限り同一段取りで仕上げます。
6.2 小ロット段階
固定すべき項目：
- 毛材状態；
- 粗加工残し；
- 半仕上げと安定化順序；
- 治具位置決め・クランプ力；
- 工具寿命；
- 測定プログラムと判定ルール。
単品合否だけでなく、ロット、工具摩耗、温度による変動を見ます。
6.3 量産段階
ダイカスト、鍛造などのニアネット毛材へ移る場合、基準形成順序を再設計します。
- 安定した工程基準を加工；
- 主軸受穴と減速機位置決め特性を加工；
- 同一または管理された関連基準から出力フランジとエンコーダ接口を仕上げ；
- 次要孔系と外観特性を最後に加工。
成形毛材の分型線、抜き勾配、局部巣、残留応力が後加工に影響するため、無垢材試作プログラムをそのままコピーできません。
7. CTQごとの検査方法
| CTQ | 推奨方法 | 注意点 |
|---|---|---|
| 穴径・はめあい | エアマイクロ、内径測定、CMM | 温度、測定深さ、形状誤差 |
| 真円度・円筒度 | 真円度・形状測定機 | 少数CMM点だけでは不十分な場合がある |
| 位置度・軸線関係 | CMM、精密マンドレル治具 | 図面基準系を再現する |
| 端面振れ | 回転治具とインジケータ | 実回転基準を模擬する |
| 平面度・直角度 | CMM、形状測定、精密定盤 | クランプ状態が薄肉結果に影響 |
| エンコーダ隙間・信号 | 専用隙間ゲージと信号試験 | 機械合格だけでは信号合格にならない |
| 予圧・摩擦 | 圧入力曲線、起動トルク、無負荷電流 | 温度と潤滑状態を紐付ける |
重要穴系では、寸法データと機能データの両方を残します。
- 穴径・真円度；
- 軸受圧入力；
- 組立後起動トルク；
- 無負荷電流・温度上昇；
- 出力端振れ。
8. 試作から量産までCTQを管理計画へ入れる
設計要求
→ 図面・基準系
→ PFMEA
→ 工程・治具
→ 検査方法
→ 測定システム確認
→ 工程能力
→ 組立機能検証
→ ロット追跡| 段階 | 代表管理方法 |
|---|---|
| 試作 | 高い検査率、完全CMM報告、機能組立確認 |
| 小ロット | 治具・プログラム固定、初品＋巡回検査、傾向分析 |
| 量産 | 工程能力監視、CTQ抜取、機能試験、追跡 |
工程と測定システムが安定して初めて、Cpkなどの能力指標が意味を持ちます。
9. 実行可能なCTQマトリクス
必要項目：
| 項目 | 内容 |
|---|---|
| 機能 | 特性が支える機能 |
| 失敗モード | ずれた場合の問題 |
| 特性・公差 | 図面管理項目 |
| 基準 | 評価する機能基準 |
| 形成工程 | どの工程で作るか |
| 検査 | 設備・治具 |
| 頻度 | 初品、全数、巡回、抜取 |
| 反応計画 | 隔離、再検、是正 |
| 機能検証 | 組立、トルク、信号、温度試験 |
例：
| 機能チェーン | 特性 | 代表CTQ | 検査 |
|---|---|---|---|
| 回転軸線 | 二つの軸受穴 | 穴径、真円度、共通軸線 | エアマイクロ、形状測定、CMM |
| 減速機位置決め | 止口・取付面 | 位置、方向、失円 | CMM、形状測定 |
| 出力 | 出力フランジ | 端面振れ、孔系位置 | 回転治具、CMM |
| エンコーダ | スケール・読取取付 | 偏心、振れ、隙間 | 振れ治具、隙間ゲージ、信号試験 |
| 軸方向位置 | 軸受肩・端蓋 | 閉ループ寸法、予圧 | 寸法、圧入力、起動トルク |
10. RFQに添付すべき設計入力
- 関節断面または組立関係；
- 軸受形式、はめあい、予圧方式；
- 減速機型式と取付要求；
- 出力端の径・軸・モーメント荷重；
- エンコーダ形式と許容隙間；
- 組立順序と締結方法；
- 使用温度と放熱条件；
- 騒音、バックラッシ、寿命、繰返し精度目標；
- 試作、小ロット、量産数量；
- 無垢材、ダイカスト、鍛造などの毛材計画。
この情報がなければ、図面通り加工できても、公差がシステム機能を守っているか判断できません。
結論
関節アクチュエータのCTQは四つの機能チェーン管理です。
回転軸線チェーン
+ 荷重伝達チェーン
+ 軸方向位置決めチェーン
+ エンコーダフィードバックチェーンハウジング、減速機位置決め座、軸受穴、出力フランジ、エンコーダ接口、モーター端部が重要なのは、回転中心、支持剛性、予圧状態、フィードバック精度を共同で決めるからです。
正しい方法は、公差を増やすことではありません。
機能からCTQを導き、統一基準で設計と製造をつなぎ、検査と組立試験で実機性能を確認することです。
FAQ
関節アクチュエータのCTQはどこから定義すべきですか？
既存図面から厳しい公差を選ぶのではなく、機能と組立関係から始めます。回転軸線、荷重経路、軸方向位置、エンコーダフィードバックを整理し、どの穴、止口、端面、取付面をCTQにするか決めます。
同軸度、端面振れ、位置度はどのように使い分けますか？
機能に応じて選びます。共通回転軸線を管理する場合は軸線関係、回転時の端面揺れを制限する場合は端面振れ、基準から孔系位置を管理する場合は位置度を使います。これらは互換可能な記号ではありません。
軸受穴径が公差内でも、なぜ組立後に重くなったり発熱したりしますか？
穴径は一条件にすぎません。真円度、円筒度、二つの軸受穴の軸線関係、ハウジング変形、圧入方法、軸受隙間、使用温度が実際のはめあいと予圧状態に影響します。
エンコーダ取付構造で最も重要な点は何ですか？
エンコーダ測定基準と実際の出力軸線の安定した関係です。取付面方向、径方向偏心、軸方向振れ、読取ヘッド隙間、組立後の信号品質まで確認する必要があり、取付穴寸法だけでは不十分です。
試作と量産でCTQ管理方法を変えてもよいですか？
CTQ自体を任意に変えるべきではありませんが、それを作る工法、治具、検査頻度は変えられます。試作は無垢材CNCと高い検査率、量産はダイカストや鍛造毛材の重要面後加工と工程能力に基づく抜取管理へ移行できます。
