直接回答
中国のヒューマノイド産業チェーンは、企業名を並べるだけでは理解できません。実務的な分析では次の三点を分けて見る必要があります。
- 完成機のコストと性能を決める分野はどこか；
- 明確な製品、能力、注文、量産実績を持つ企業はどこか；
- まだ試作検証、工法立上げ、国産化の途中にある分野はどこか。
国信証券の『人形机器人产业梳理之二：爆发元年，空间无限』はハードウェアBOMと企業開示から、減速機、ねじ、モーター、センサー、軸受、多指ハンドを重点分野として整理しています。大公国際資信評価の『人形机器人：量产突破期的产业分化与国有资本投资逻辑』は、産業チェーンを上流部品、中流完成機統合、下流用途に分け、コストと技術障壁が上流に集中するとしています。
両方を組み合わせることで、製造視点に近い産業図が得られます。

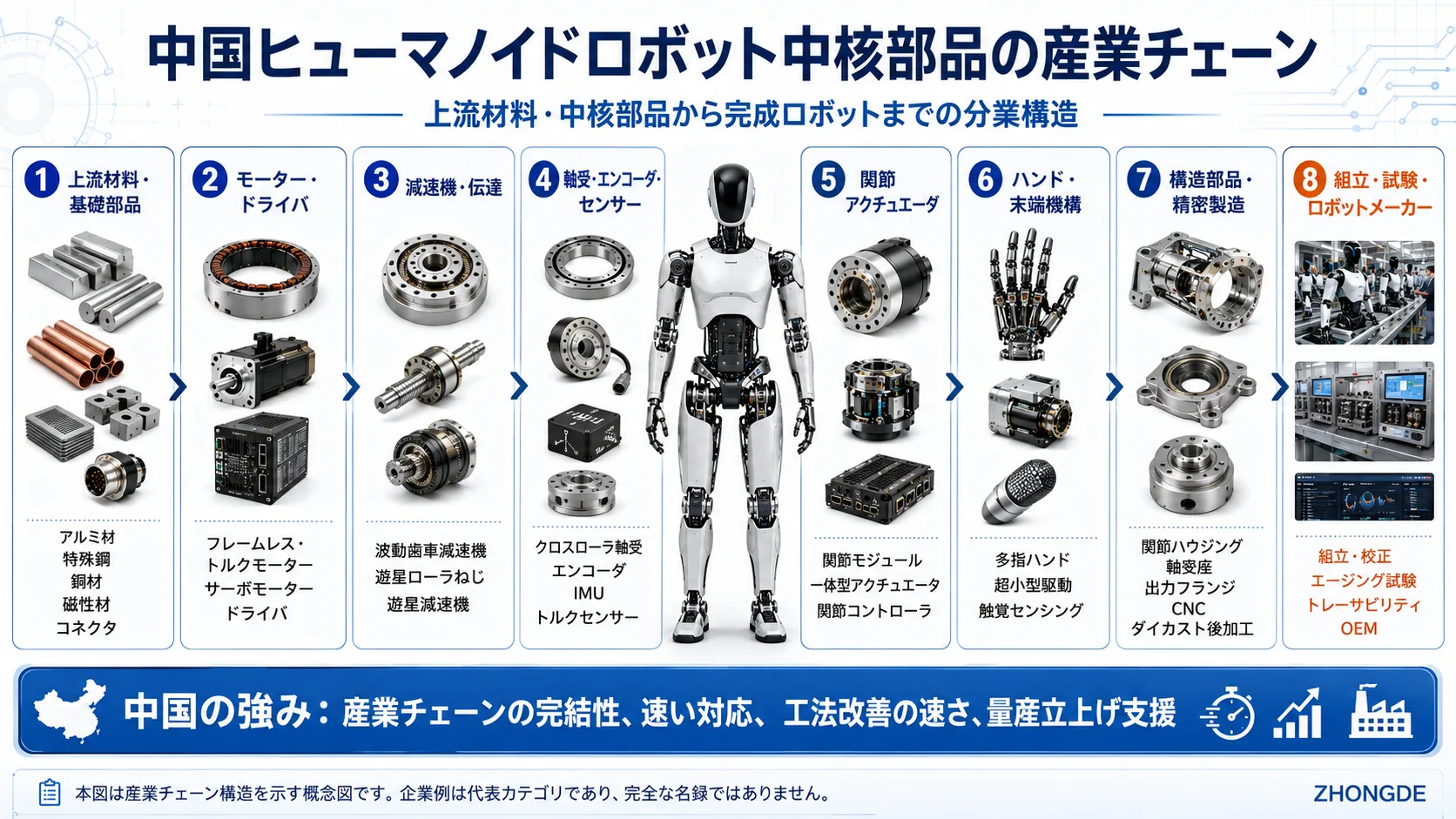

1. 上流・中流・下流で見る理由
上流：中核部品と基礎支援
上流には次が含まれます。
- 感知：視覚、位置、トルク、六軸力、触覚、電子皮膚；
- 制御：コントローラ、サーボドライバ、運動制御ソフト；
- 駆動：モーター、減速機、ねじ、軸受、関節モジュール；
- 基礎部品：電池、チップ、コネクタ、構造部品、軽量材料。
大公レポートは、ハードウェアコストが上流に約60%から70%集中すると整理しています。この数値は全機種に共通するBOMではありませんが、完成機価格と性能をまず中核部品が決めることを示します。
中流：完成機設計、統合、量産納入
中流企業は単なる最終組立ではなく、次を担当します。
- 本体構造と自由度設計；
- 運動制御と具身知能アルゴリズム；
- 関節モジュールと配線統合；
- システム試験、仿真、デジタルツイン；
- 組立、校正、エージング、追跡。
中流企業は部品性能を実際の作業能力へ変換するため、製品化リスクが高い層です。
下流：工業、物流、特種、家庭用途
用途は上流部品の要求を逆に定義します。工業では負荷、タクト、連続運転、物流では移動とピッキング、特種用途では環境耐性、家庭では安全、柔軟、低騒音、操作性が重要です。
2. 価値量はどこに集中するか
国信証券はOptimus Gen 3を参考に価値量を試算しています。これは実際の調達BOMではなく、コスト構造を理解するための研究モデルです。
| モジュール | 現段階の価値比率試算 | 百万台量産後の比率試算 | 主な構成 |
|---|---|---|---|
| 回転関節 | 22.9% | 19.8% | フレームレスモーター、波動歯車減速機、軸受、位置・力センサー |
| 直動関節 | 27.6% | 24.5% | モーター、遊星ローラねじ、軸受、センサー |
| 多指ハンド | 32.9% | 32.9% | コアレスモーター、微小ねじ、腱、力・柔軟センサー |
重要なのは正確な比率より、関節とハンドに価値が集中し、量産降本後も重要性が残ることです。
3. 減速機と精密伝達
波動歯車減速機
波動歯車減速機は高減速比、コンパクト、低バックラッシの回転関節に適します。
国信レポートの代表企業には次が含まれます。
- 緑的諧波：波動歯車減速機と機電一体製品、遊星ローラねじも展開；
- 双環伝動：RV減速機と波動歯車減速機；
- 瑞迪智駆：人形ロボット向け注文を開示したが、当時は規模収入未形成；
- 中大力徳、国茂股份、斯菱股份、豊立智能など：高剛性減速機、生産線、微小減速機を展開。
成熟度は次の四段階で区別すべきです。
ロボットに適用可能
< ロボット専用品を発売
< 注文または小ロット供給
< 安定量産収入と長期納入遊星ローラねじ
遊星ローラねじは直動関節の高付加価値部品で、ねじ形状、材料、熱処理、研削、効率、寿命、量産一貫性が難点です。レポートは恒立液圧、震裕科技、緑的諧波などを重点観察対象としています。
4. モーターとドライブ
ヒューマノイドでは主に次の二種類が使われます。
- 関節用フレームレストルクモーター；
- ハンド用コアレスまたは微小ブラシレスモーター。
| 分野 | 代表企業 | 主な評価点 |
|---|---|---|
| サーボ・ドライブ・運動制御 | 匯川技術、歩科股份、雷賽智能、偉創電気 | 制御、ドライバ、モータープラットフォーム、工業経験 |
| 微小ハンド駆動 | 鳴志電器、兆威機電 | 小型化、ギヤボックス、エンコーダ、低慣性、組立再現性 |
| 関節モーター | 工業モーター・ロボット企業各社 | トルク密度、温度上昇、コギング、絶縁、自動化生産 |
量産では、サンプルの存在より、熱、巻線、磁石、エンコーダ整合、試験自動化、コスト低減を同時に解決できることが重要です。
5. 軸受、エンコーダ、力センサー
軸受
関節軸受は狭い空間で径方向、軸方向、転倒モーメントを同時に受けます。クロスローラ軸受、薄肉軸受、専用支持構造の精度、予圧、寿命が関節剛性と摩擦を左右します。
エンコーダ
分解能だけでなく、絶対精度、繰返し、温度ドリフト、衝撃、取付偏心、校正効率を評価する必要があります。
六軸力・触覚センサー
大公レポートは六軸力センサー、エンコーダ、高性能センサーを国産化の弱い分野とし、柯力伝感、昊志機電などの進展を挙げています。高性能力センサーでは、精度、過負荷保護、温度補償、分離演算、ゼロ安定、量産校正が重要です。
6. 多指ハンド
多指ハンドはコアレスモーター、微小ねじ、減速機、腱、エンコーダ、力センサー、柔軟センサー、精密骨格で構成されます。
代表的な観察対象は、兆威機電、鳴志電器、因時机器人、大寰机器人などです。
量産障壁は自由度の数ではなく、連続寿命、把持成功率、触覚安定性、組立、校正、修理コストです。
7. 関節モジュールと完成機
一体型関節はモーター、減速機、軸受、エンコーダ、ドライバ、ハウジング、配線を統合し、産業価値の集中点です。
大公レポートは一体型関節と多指ハンドが自動化生産・規模検証段階へ入り、Unitree、智元、UBTECHなどを量産・用途検証の代表企業として挙げています。
完成機企業は次を統合する必要があります。
部品性能
+ システム制御
+ 組立校正
+ 現場信頼性
+ コストと納入8. 中国の地域クラスター
大公レポートでは次の特徴が整理されています。
- 長江デルタ：上海、杭州、蘇州を中心に完成機、部品、エコシステム；
- 珠江デルタ：深圳の研究開発と広州、佛山、東莞の敏捷製造；
- 京津冀：北京のAI・システムと天津・河北の製造・高級組立；
- その他都市：オープンソース、特種ロボット、垂直用途の差別化。
9. 成熟分野と重点課題
| 分野 | 現状 | 主な検証項目 |
|---|---|---|
| 波動歯車減速機 | 国内基盤が比較的強い | 寿命、バックラッシ、一貫性、量産納入 |
| モーター・ドライブ | 工業・自動車基盤を活用可能 | トルク密度、熱、騒音、自動化降本 |
| 一般軸受・構造部品 | 製造基盤が広い | 軽量化、予圧、薄肉変形、組立安定 |
| 遊星ローラねじ | 重点突破段階 | 材料、熱処理、研削、効率、寿命 |
| 高性能六軸力センサー | 国産化余地が大きい | 分離、温度、過負荷、量産校正 |
| 多指ハンド | 製品が急増 | 連続寿命、触覚信頼性、修理コスト |
| 一体型関節 | 規模検証段階 | 熱、衝撃、制御、組立、一貫性 |
| 完成機 | 出荷増加 | 用途閉ループ、故障率、保守、収益性 |
10. 精密製造企業の実務機会
仲徳のような精密製造企業に関連するのは、主要部品と完成機をつなぐ機械接口です。
- 関節ハウジング；
- 減速機位置決め座；
- 軸受座と軸受穴；
- 出力フランジ；
- ねじ支持・取付構造；
- エンコーダと力センサー取付基準；
- ハンド骨格と微小精密部品；
- ダイカスト、鍛造、成形毛材の後精密加工。
要求は、同軸・位置関係、薄肉軽量化、組立安定、試作から量産への工法転換、検査と追跡です。
結論
二つのレポートは、ヒューマノイド産業が試作競争から量産・用途検証へ移り、価値と技術障壁は上流中核部品に集中するという共通結論を示しています。
中国の強みは産業チェーンの完結性、応答速度、コスト管理、量産能力です。次段階の競争は、高性能センサー、精密伝達、ハンド寿命、中核アルゴリズム、大量生産一貫性の改善で決まります。
製造企業は曖昧なロボット概念を追うより、長期安定供給できる中核部品・工法位置を明確にすべきです。
FAQ
中国ヒューマノイド中核部品の産業チェーンはどの層で構成されますか？
上流中核部品、中流完成機設計・システム統合、下流用途の三層です。上流にはモーターとドライバ、減速機とねじ、軸受、エンコーダ、力センサー、多指ハンド、関節モジュール、構造部品、基礎材料が含まれます。
価値量と技術障壁が高い部品は何ですか？
産業レポートは関節システムと多指ハンドを主な価値集中領域としています。回転関節のフレームレストルクモーター、波動歯車減速機、軸受、センサー、直動関節の遊星ローラねじ、ハンドのコアレスモーター、微小ねじ、触覚センサーは高い価値量と技術障壁を持ちます。
各分野の代表的な中国企業はどこですか？
レポートでは、減速機分野の緑的諧波、双環伝動、瑞迪智駆、国茂股份、ねじ分野の恒立液圧、震裕科技、モーター・ドライブ分野の匯川技術、歩科股份、雷賽智能、鳴志電器、センサー分野の柯力伝感、昊志機電、完成機分野のUnitree、智元、UBTECHなどが挙げられています。実際の供給関係は企業の正式開示で確認すべきです。
中国ヒューマノイド産業チェーンの強みと弱みは何ですか？
強みは産業チェーンの完結性、試作応答、工法改善速度、コスト管理、量産能力です。弱みは高性能センサー、一部の高精度伝達部品、長寿命ハンド、中核アルゴリズム、大量生産条件での寿命、温度、衝撃、一貫性検証です。
