直接回答
データセンター液冷は、単独のコールドプレートを指すものでも、サーバーに水配管を接続するだけの仕組みでもありません。チップ、サーバー内液冷ループ、ラック液冷ループ、設備側放熱システムまでをつなぐ一連の熱移送システムです。
代表的なダイレクト・トゥ・チップ方式では、CPUとGPUの熱が熱伝導材料を介してコールドプレートへ伝わります。冷却液はサーバーマニホールド、ラックマニホールド、配管を通ってCDUへ戻り、CDU内部の熱交換器から設備側冷却回路へ熱が移されます。
熱移送経路は次のように整理できます。
CPU / GPU → 熱伝導材料 → コールドプレート → サーバーマニホールド → ラックマニホールド → CDU → 設備側冷却システム
各インターフェースは、温度、流量、圧力損失、漏れリスク、長期信頼性に影響します。そのため、コールドプレートの熱性能だけで液冷システムを評価することはできません。

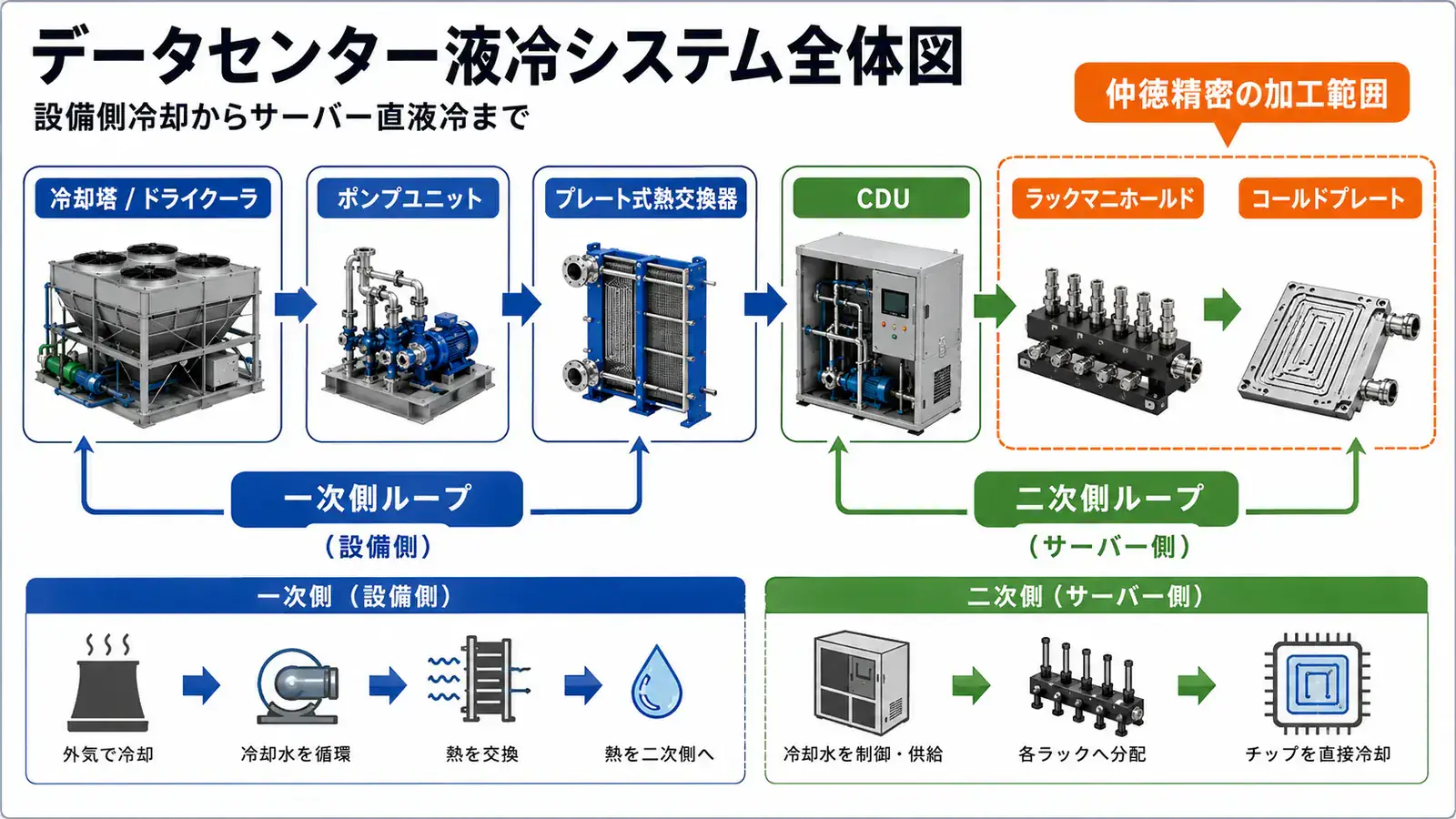

データセンター液冷システムの熱移送経路と、仲徳精密が対応可能なコールドプレート、マニホールド、バルブブロック、継手座、構造部品。
1. データセンターが液冷を採用する理由
AI学習、推論、HPCの発展により、プロセッサー単体とラック全体の電力密度が上昇しています。熱が狭い領域に集中すると、空気だけでチップ表面から熱を運び出すことが難しくなります。
空冷が不要になるわけではありません。メモリー、ネットワーク、ストレージ、電源および比較的発熱の小さい部品には、引き続き空冷を使用できます。大きな変化は、高出力CPUとGPUの熱を液体で直接除去する構成が増えていることです。
NVIDIAの液冷ラックシステム資料では、ラックマニホールドからCPU・GPU用コールドプレートへ冷却液を供給し、ネットワークやストレージなど一部の部品には空冷を残す構成が説明されています。実際のシステムでは、液冷と空冷のハイブリッド方式が一般的です。
| 要求 | 液冷による対応 |
|---|---|
| チップ電力密度の上昇 | 熱源近くで直接熱を吸収 |
| ラック電力の上昇 | 大風量空冷への依存を軽減 |
| チップ温度の安定化 | 熱源から冷却媒体までの経路を短縮 |
| 設置スペースの制約 | 高密度なサーバー配置を支援 |
| エネルギー効率 | ファンおよび一部の機械冷却負荷を低減 |
| 運用監視 | 流量、温度、圧力を集中管理 |
ただし、コールドプレート、マニホールド、CDU、設備側システムの組み合わせが適切でなければ、圧力損失、流量不足、ポンプ動力増加などが発生します。
2. チップから設備側までの熱移送経路
| 階層 | 主な構成部品 | 役割 |
|---|---|---|
| チップ | CPU、GPU、アクセラレーター | 熱を発生 |
| 熱接触部 | TIM、取付構造 | コールドプレートへ熱を伝達 |
| サーバー | コールドプレート、ホース、サーバーマニホールド | 熱を吸収してサーバー接続を形成 |
| ラック | ラックマニホールド、クイックディスコネクト、分岐管 | 各サーバーへ冷却液を分配 |
| 冷却分配 | CDU | 循環、制御、熱交換 |
| 設備 | 設備配管、ポンプ、放熱設備 | データセンター外へ熱を排出 |
OCPの液冷技術文書では、コールドプレート、ラックマニホールド、CDUを相互に関連するシステム部品として扱っています。
製造面では、この熱移送経路は部品間インターフェースの連鎖でもあります。一つの接続部で寸法、シール、方向、清浄度に問題が生じると、下流のシステム全体に影響します。
3. 技術側ループと設備側ループ
技術側ループ
技術側または二次側の冷却液は、次の部品を循環します。
- コールドプレート
- サーバー内部配管
- サーバーマニホールド
- クイックディスコネクト
- ラックマニホールド
- CDU二次側
精密流路、バルブ、シール、サーバー内部部品に直接関係するため、冷却液の清浄度、材料適合性、異物管理、腐食リスクが重要です。
設備側ループ
設備側には次の設備が含まれます。
- CDU熱交換器の一次側
- 設備側の往復配管
- ポンプ
- ドライクーラー
- 冷却塔
- チラーなどの放熱設備
CDUの熱交換器が二つのループを分離するため、設備水をサーバー用コールドプレートへ直接流さず、技術側冷却液を管理された状態に保つことができます。
4. CPU・GPU用コールドプレート
コールドプレートはCPU、GPU、その他の高発熱部品に直接取り付けられます。
一般的な構成は次のとおりです。
- 熱接触ベース
- 内部流路または熱交換構造
- 上蓋または封止層
- 入口・出口ポート
- 取付および位置決め構造
- シールまたは接合部
OCP液冷コールドプレート要求仕様では、熱性能、圧力損失、漏れ、耐圧、材料、信頼性、インターフェースを一体で評価しています。
| 製造CTQ | 主な影響 |
|---|---|
| 熱接触面の平面度 | 接触熱抵抗と取付荷重 |
| 表面粗さ | TIMの接触状態 |
| 流路幅と深さ | 流量と圧力損失 |
| 上蓋および接合面 | 封止信頼性 |
| ポート位置 | 配管取付とシール |
| 内部清浄度 | 微細流路、バルブ、フィルター |
| 気密・耐圧 | システム安全性と寿命 |
5. サーバーマニホールドとラックマニホールド
サーバーマニホールド
サーバーマニホールドは、一組の供給・戻り接続から複数のCPU、GPU、アクセラレーター用コールドプレートへ冷却液を分配します。
確認項目には次が含まれます。
- 分岐数
- 流量バランス
- ポート方向
- 取付スペース
- 配管干渉
- エア抜きと排液
- 漏れ試験位置
ラックマニホールド
ラックマニホールドはラックに沿って配置され、CDUから複数の計算トレイやサーバーノードへ冷却液を分配します。
OCPラックマニホールド要求仕様では、ラック全体の冷却負荷に対応し、各サーバーループへ適切に流量を分配することが求められています。
| マニホールドのリスク | 想定される影響 |
|---|---|
| 分岐抵抗の差 | サーバー間の流量ばらつき |
| ポート位置ずれ | 配管干渉または組立荷重 |
| バリや切粉 | コールドプレートやバルブの詰まり |
| 交差穴封止不良 | 内部または外部漏れ |
| 材料不適合 | 腐食または長期汚染 |
6. クイックディスコネクトと配管インターフェース
クイックディスコネクトは、サーバー保守時の冷却液流出を抑え、着脱作業を短縮します。
重要なインターフェースは次のとおりです。
- 継手ねじとシール面
- 接続方向と作業スペース
- 配管の最小曲げ半径
- 継手とマニホールドの位置精度
- 支持ブラケット位置
- 供給・戻りの誤接続防止
- 切離し後の残液管理
継手座の位置や方向がずれると、配管を強制的に曲げて補正することになります。初期組立は可能でも、長期的にはシール部やマニホールドへ追加荷重がかかるおそれがあります。
7. CDU冷却液分配ユニット
CDUは技術側液冷ループと設備冷却を接続する重要な装置です。
代表的な構成は次のとおりです。
- 熱交換器
- 循環ポンプ
- フィルター
- 膨張または貯液機能
- 温度センサー
- 圧力センサー
- 流量監視
- 補液・エア抜き接続
- 制御装置
- 漏液警報
OCP液対液CDU試験方法では、冷却能力、流量、圧力損失、制御、試験境界が評価対象となっています。
CDUの主な機能は次の五つです。
- 技術側冷却液の循環
- 設備側への熱移送
- 温度、圧力、流量の制御
- 冷却液のろ過と管理
- 異常監視と制御システム連携
下流側に流路詰まりや分流不良がある場合、ポンプ圧力を上げるだけでは根本解決になりません。
8. ダイレクト液冷、リアドア、浸漬冷却
| 方式 | 冷却位置 | 主な液冷部品 | サーバーへの影響 |
|---|---|---|---|
| ダイレクト・トゥ・チップ | CPU、GPUなどの主要熱源 | コールドプレート、マニホールド、CDU、QD | 従来型サーバー構造を比較的維持 |
| リアドア熱交換 | ラック排気側 | リアドア熱交換器、配管、CDU | ラック後部と設備接続を変更 |
| 単相浸漬 | サーバー全体を絶縁液へ浸漬 | 液槽、ポンプ、熱交換器 | サーバー構造と保守方法が大きく変化 |
| 二相浸漬 | 熱源で冷却液が相変化 | 密閉液槽、凝縮構造 | 冷媒、シール、保守条件が厳しい |
方式の選択には、電力密度、既存設備、サーバー構造、保守方法、冷却液、サプライチェーン、総所有コストを考慮します。
9. 重要な製造インターフェース
| インターフェース | 重要要求 | 代表的なリスク |
|---|---|---|
| チップとコールドプレート | 平面度、粗さ、取付荷重 | 接触熱抵抗またはチップ荷重の不均一 |
| コールドプレートと継手 | ねじ、シール面、方向 | 漏れまたは配管干渉 |
| コールドプレートとサーバーマニホールド | 管長、位置、圧力損失 | 分岐流量のばらつき |
| サーバーとラックマニホールド | QD位置、着脱スペース | 組立または保守困難 |
| ラックマニホールドとCDU | 配管径、流量、供給・戻り方向 | 圧力損失または誤接続 |
| CDUと設備水 | 温度、圧力、水質、能力 | 冷却不足または汚染 |
製造性評価では、2D公差だけでなく、実際の組立方向、配管移動、工具スペース、漏れ試験方法、使用状態まで確認する必要があります。
10. 故障リスクと検証方法
| リスク | 主な原因 | 推奨検証 |
|---|---|---|
| 外部漏れ | シール、継手、接合部、組立不良 | 気密、保圧、耐圧、温度サイクル |
| 内部詰まり | バリ、切粉、ろう材、汚染物 | 流量、圧力損失、清浄度 |
| 分流不均一 | マニホールド構造、分岐抵抗 | 多分岐流量試験 |
| 熱接触不良 | 平面度、粗さ、取付荷重 | 寸法および熱性能検証 |
| 接続部疲労 | 配管荷重、振動、反復着脱 | 振動、着脱、耐久試験 |
| 腐食と汚染 | 冷却液と材料の不適合 | 適合性および循環試験 |
| 接合後変形 | 熱入力、治具、工程順序 | 最終寸法と平面度検査 |
ASHRAEのAIデータセンター統合設計では、CDU、マニホールド、GPU用コールドプレートの接続を一体の液冷統合作業として扱っています。
11. 試作から量産まで
| 段階 | 主な目的 | 代表的な成果 |
|---|---|---|
| コンセプト試作 | 構造と基本熱性能の検証 | 温度、流量、圧力損失、初期漏れ試験 |
| 工程検証 | インターフェースと信頼性の確認 | 寸法連鎖、耐圧、清浄度、組立 |
| 量産準備 | 安定した工程条件の確立 | CTQ、治具、検査頻度、トレーサビリティ |
| 安定量産 | ロット間ばらつきの管理 | 工程能力、異常是正、変更管理 |
図面凍結後に製造性を評価すると、工具が入らない流路、継手スペース不足、洗浄できない領域、漏れ試験口不足、接合後に修正できない重要面が見つかる場合があります。
12. 見積りに必要な資料
| 分類 | 推奨資料 |
|---|---|
| 設計資料 | 2D図面、3Dモデル、版数、変更履歴 |
| 材料 | 材質、調質、接液材料、シール材料 |
| 流体条件 | 冷却液、目標流量、圧力損失上限、温度範囲 |
| 圧力条件 | 使用圧力、最大圧力、耐圧、漏れ量 |
| 熱接触面 | 接触範囲、平面度、粗さ、取付荷重 |
| 接続条件 | ねじ、QD、配管方向、作業スペース |
| 品質要求 | 清浄度、検査報告、追跡、検査比率 |
| プロジェクト | 試作数、予定数量、納期、量産計画 |
設計初期には、暫定モデル、発熱量、流量条件をもとに、部品分割、加工、接合、検証方法を共同で検討できます。
よくある質問
データセンター液冷システムでは空冷が完全に不要になりますか？
必ずしも不要にはなりません。ダイレクト・トゥ・チップ液冷は主にCPUやGPUなどの主要熱源から熱を除去しますが、メモリー、ネットワーク、ストレージ、電源、低発熱部品には空冷が残る場合があります。そのため、多くのAIサーバーでは液冷と空冷を組み合わせたハイブリッド構成が採用されます。
液冷システムにおけるCDUの役割は何ですか？
CDUは技術側冷却液を循環・制御し、熱交換器を通じて設備側冷却システムへ熱を移します。流量、温度、圧力、ろ過、補液、警報、漏液監視などを管理する場合もあり、IT機器と設備冷却を接続する重要なユニットです。
コールドプレートと冷却マニホールドの違いは何ですか？
コールドプレートはCPUやGPUなどの高発熱部品に直接取り付けて熱を吸収します。冷却マニホールドは複数のコールドプレートまたはサーバー分岐へ冷却液を分配し、戻り液を集めてCDUへ戻します。機能、流路、接続口数、製造CTQが異なります。
液冷部品の見積りにはどのような資料が必要ですか？
2D図面、3Dモデル、材質および調質、冷却液、流量と圧力損失の上限、使用圧力、耐圧および漏れ量要求、ポート仕様、熱接触面要求、清浄度、表面処理、予定数量、検証基準の提供を推奨します。
