直接结论
下一代AI服务器电力架构真正发生的变化，不是简单地把“54V改成800V”这么一句话。
更准确地说，是：
低压、大电流、机架内集中变换
→ 更高电压、低电流、把配电与功率变换重新分层
→ 800VDC送到Rack / Power Sidecar / Compute Tray附近
→ 再通过DC/DC逐级降到GPU真正需要的低电压。
这是一个从Grid-to-Chip重新设计电力路径的过程。

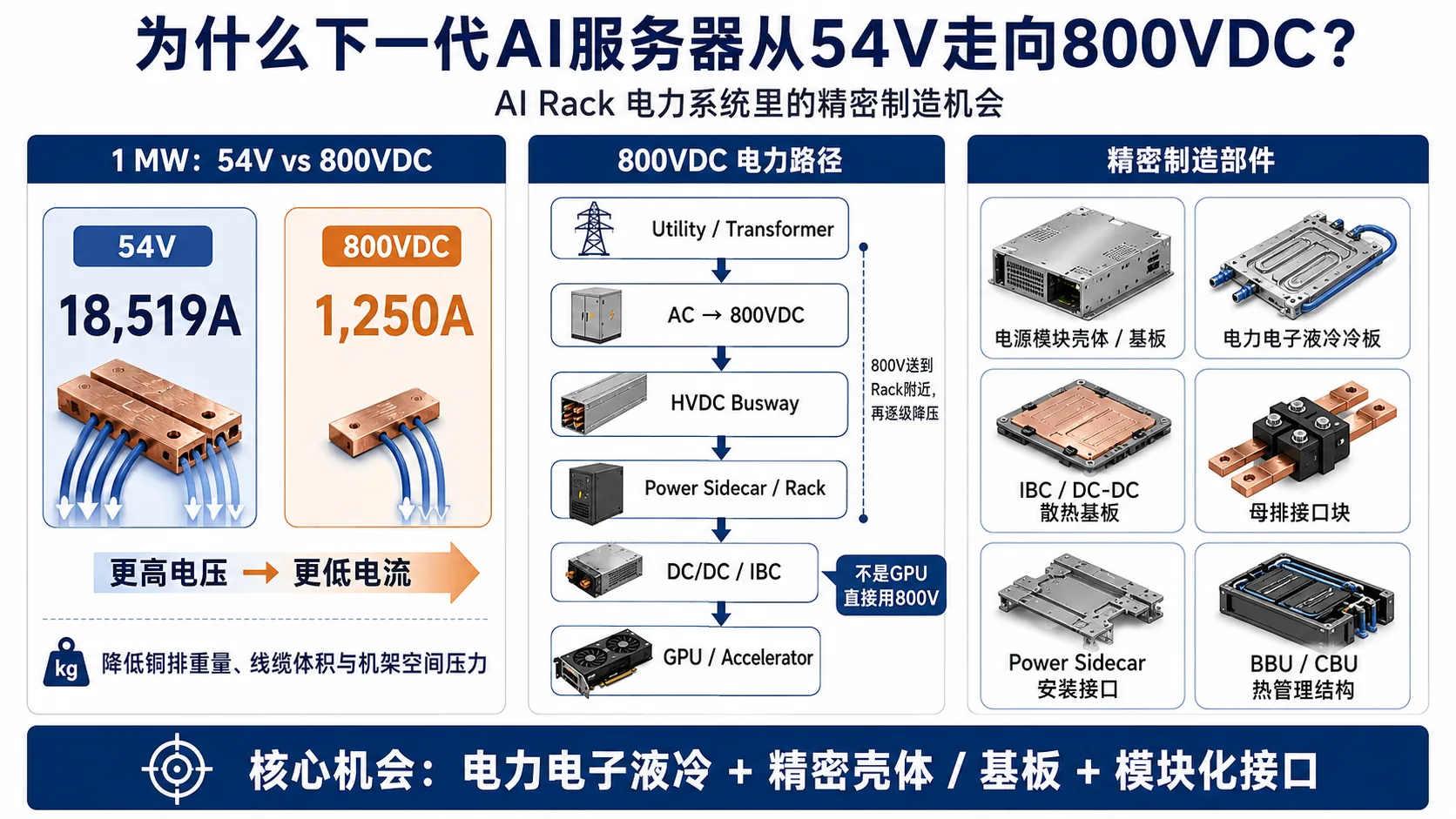

先看最直观的物理量。忽略损耗，用直流功率关系 (P=VI) 做理想计算：
| 机柜功率 | 母线电压 | 理论电流 |
|---|---|---|
| 1 MW | 54 VDC | 约18,519 A |
| 1 MW | 800 VDC | 1,250 A |
同样1MW功率，800VDC下电流约为54V方案的1/14.8。
这并不意味着所有导体都能简单缩小14.8倍，因为实际设计还要考虑温升、压降、故障电流、绝缘、连接器、冗余和标准。但方向非常清楚：
当机柜进入数百kW到MW级，继续依靠54V在机架里搬运巨大电流，会越来越不经济。
NVIDIA在800VDC架构公开资料中已经明确把传统54V标准称为下一代AI Factory的瓶颈，并计划让800VDC支持1MW IT Rack及更高功率等级。
NVIDIA 800 VDC Architecture
对精密制造供应链来说，真正值得提前布局的不是功率芯片本身，而是随着这一架构出现的一整套机械、热管理、连接和结构部件。
1. 一个关键纠正：不是“GPU直接吃800V”
“AI服务器从54V走向800VDC”是一个便于理解的标题，但工程上必须说得更准确。
当前54V架构大致是：
Facility AC
→ Rack Power Shelf / PSU
→ 54V DC Bus
→ Compute Tray
→ 12V / Intermediate Bus
→ <1V GPU Core
NVIDIA推动的800VDC架构则把高压直流送得更靠近计算端：
Utility / MVAC
→ 集中AC/DC转换
→ 800VDC Distribution
→ Rack / Power Sidecar / Compute Tray
→ HV Hot-Swap
→ 800V→50V / 12V / 6V IBC
→ Multiphase Buck
→ <1V GPU Core
TI在2026年公开的参考设计甚至把转换路径压缩到两级：
800V → 6V → <1V
同时也提供：
- 800V Hot-Swap；
- 800V→6V DC/DC；
- 800V→12V DC/DC；
- 30kW级800V电源；
- 800V Capacitor Bank Unit。
这说明800VDC真正改变的是从设施到机架、从机架到计算托盘的电力分配层级，而不是芯片本身的工作电压。
Texas Instruments 800 VDC Power Architecture
2. 为什么54V在MW级AI Rack里会遇到物理瓶颈
NVIDIA指出，现有AI机架使用54VDC母线，通过大截面铜排把电力从Power Shelf送到Compute Tray。当机柜超过约200kW后，问题开始从“电气设计”变成“空间和材料问题”。
铜排越来越重
NVIDIA给出的量级是：
如果1MW机柜继续采用54VDC，单个机柜的铜排重量可能达到约200kg。
这不是因为铜排技术突然落后，而是低电压系统为了传输巨大功率，只能依赖巨大电流。
Power Shelf开始抢占Compute空间
GB200 / GB300 NVL72当前可以使用多组Power Shelf。NVIDIA估算，如果Kyber级MW机柜继续沿用54V架构，Power Shelf可能占用多达64U空间，几乎没有空间留给计算设备。
电能转换级数太多
传统数据中心往往经历：
Medium Voltage
→ Low Voltage AC
→ UPS
→ PDU / Busway
→ Rack PSU AC/DC
→ 54VDC
→ Intermediate DC
→ GPU Core
每增加一级功率变换，就增加：
- 损耗；
- 热量；
- 元件数量；
- 故障点；
- 维护工作；
- 占用空间。
因此800VDC的价值并不只是“电压更高”，而是有机会重新缩短整条电力链。
NVIDIA Technical Blog: 800 VDC Architecture
3. 从54V到800V后，数据中心电力链会怎么变化
未来不会一夜之间变成“全数据中心800VDC”。
更现实的演进是分阶段。
| 阶段 | 典型结构 | 特点 |
|---|---|---|
| 当前 | Facility AC → Rack PSU → 54V | 架内电源多、铜排电流大 |
| 过渡期 | AC基础设施 → 800V Power Sidecar → Compute Rack | 先把高压DC限制在Rack附近 |
| 深化阶段 | 集中AC/DC → 800VDC Busway → Rack | 减少Rack级AC/DC |
| 原生DC AI Factory | MVAC → 800VDC → Rack / Tray DC/DC | Grid-to-Chip路径进一步简化 |
Vertiv在2026年把近端落地路径描述得很清楚：Power Shelf从IT Rack移出去，形成独立800VDC Power Sidecar。其PowerDirect 5000被规划为400kW到900kW级的800VDC Sidecar，通过Busbar向GPU Rack送电。
这说明未来的“电源柜”和“计算柜”会越来越像两个模块化平台：
Power Rack / Sidecar
↕ 800VDC Busbar Interface
Compute Rack
而这种模块化，非常容易产生稳定的机械接口和重复料号。
Vertiv: The Practical Path to 800 VDC
4. 800VDC会形成哪些新的硬件生态
从NVIDIA、TI、Infineon、ABB、Eaton和Vertiv的公开路线看，未来AI电力基础设施至少会形成以下硬件层。
| 电力层级 | 关键硬件 | 主要功能 |
|---|---|---|
| Grid / Power Room | Transformer、Rectifier、MV UPS | 把电网电力转换并稳定输出 |
| Data Hall | 800VDC Busway、Protection | 高密度直流配电与保护 |
| Row / Pod | Power Center、Power Sidecar | 向一个或多个AI Rack供电 |
| Rack Input | HV Hot-Swap、Protection、Busbar Interface | 安全接入、预充电、断开和保护 |
| Compute Tray | 800V→50V / 12V / 6V IBC | 中间总线变换 |
| Processor Board | Multiphase Buck | 降到GPU核心电压 |
| Ride-Through | BBU / CBU | 瞬态支撑与短时储能 |
| Thermal | Cold Plate / Heat Spreader | 带走功率转换损耗产生的热 |
ABB公开的800VDC白皮书和与NVIDIA的合作也强调，未来架构会把中压UPS、DC Distribution和Solid-State Power Electronics更紧密地组合。
ABB: Redefining Power Infrastructure for AI — The Role of 800 VDC
5. 哪些部件真正适合精密加工企业
这部分最重要。
不能因为800VDC很热门，就把所有BOM都理解成CNC加工机会。
精密加工匹配度矩阵
| 部件 | 典型制造工艺 | CNC匹配度 | 为什么值得关注 |
|---|---|---|---|
| Power Module Housing / Baseplate | 铝合金CNC、压铸+CNC | 高 | 热管理、平面度、模块定位和密封接口 |
| Power Electronics Cold Plate | CNC流道、钎焊/FSW、检漏 | 高 | 功率密度上升后液冷热管理价值高 |
| IBC / DC/DC Thermal Base | 铝/铜基板精加工 | 高 | 功率器件热接触面与装配尺寸链关键 |
| BBU / CBU Thermal Structure | 壳体、冷板、安装板 | 中高 | 储能与高压模块进入高功率密度设计 |
| Power Sidecar Precision Interface | CNC安装座、基准板、连接结构 | 中高 | 模块化Rack接口更容易形成重复料号 |
| Busbar Terminal / Interface Block | 铜/铝精加工、镀层 | 中 | 重点在高质量连接面和位置关系 |
| Copper Busbar本体 | 冲压、折弯、叠层、镀层 | 中低 | 大批量更适合专用母排工艺，不是通用CNC强项 |
| Power Shelf Chassis | 钣金、挤压、焊接、局部CNC | 中低 | 只有关键定位面和高精度接口适合CNC |
| HV Connector Housing | 注塑、冲压、专用连接器工艺 | 低 | 通常由专业高压连接器供应商主导 |
| Insulation / Mounting Structure | 工程塑料、复材、模压/注塑 | 低 | 绝缘材料体系与认证比金属加工更关键 |
如果从仲德现有能力出发，最值得盯住的是前三类：
Power Module Housing + Liquid-Cooled Power Electronics Cold Plate + IBC/DC/DC Thermal Base
它们同时需要：
- 精密CNC；
- 铝合金/铜材料管理；
- 热接触面；
- 平面度；
- 流道；
- 密封；
- 清洁度；
- 表面处理；
- 量产一致性。
与现有AI液冷制造能力有很强的技术复用性。
6. 电力电子冷板，可能是“液冷之后”的自然延伸
AI Rack的800VDC并不会减少散热需求。
恰恰相反。
电压提高后，系统会减少配电电流和部分导体损耗，但：
- AC/DC Rectifier；
- DC/DC / IBC；
- Hot-Swap；
- SiC / GaN Power Stage；
- BBU / CBU；
- 高频磁性器件
仍然会产生集中热量。
TI已经展示30kW级800V PSU，Infineon也推出面向800VDC / ±400V架构的30kW级电源参考设计，以及800V→50V、800V→12V的高压IBC方案。
当单个电源模块从数kW走向十几kW、几十kW，传统风冷的空间和噪声优势会越来越弱。
因此对精密加工企业来说，一个非常值得观察的交叉点是：
AI Liquid Cooling
×
AI Power Electronics
也就是：
GPU Cold Plate
→ Power Electronics Cold Plate
→ IBC Thermal Base
→ Rectifier / PSU Cooling Plate
→ BBU / CBU Thermal Structure
这比单纯进入功率半导体产业链现实得多。
Infineon: 30 kW AI PSU for 800 VDC
7. Power Module Housing会比普通“电源外壳”复杂在哪里
如果只是一个薄板电源盒，它并不是高价值CNC零件。
真正值得加工厂关注的是结构与热功能合一的Housing / Baseplate。
可能同时承担：
- 功率模块定位；
- 绝缘件定位；
- 母排接口定位；
- 冷板安装；
- 热接触面；
- 屏蔽与接地；
- 盖板密封；
- 高压连接器安装；
- 传感器安装；
- 模块快速更换。
因此它的CTQ会从传统外壳尺寸升级到：
| CTQ | 制造意义 |
|---|---|
| 功率器件安装面平面度 | 影响TIM厚度和热阻 |
| 模块孔位位置度 | 影响电气端子和母排装配 |
| Busbar接口高度 | 影响接触压力与装配尺寸链 |
| 冷板接口 | 影响密封、流量与维护 |
| 接地面 | 影响可靠连接与表面处理控制 |
| 高压区域机械间距 | 必须严格服从已批准的电气绝缘设计 |
| 壳体变形 | 会同时影响热、电、结构接口 |
这类零件的价值不是“加工一个铝盒子”，而是用一个机械基准体系把电气、热管理和装配接口锁在一起。
8. Busbar机会很大，但不应该误判成大量CNC订单
800VDC会减少铜用量，但不会消灭Busbar。
母排仍然承担：
- Power Sidecar到Rack；
- Rack到Tray；
- 模块之间；
- BBU / CBU连接；
- 接地与回路连接。
但是大批量Busbar的典型制造更接近：
铜板/铜带
→ 冲压/激光下料
→ 折弯
→ 叠层
→ 镀锡/镀银
→ 绝缘包覆
→ 接触面与电阻验证
而不是整块铜料长时间CNC铣削。
所以精密加工企业更应该关注：
- 复杂端子块；
- 母排转接块；
- 精密连接面；
- 螺栓/压接界面；
- Busbar Support；
- 传感器安装结构；
- 原型和小批量复杂母排。
不要把“铜排需求上升”直接等同于“CNC铜件订单大量上升”。
9. 800V真正提高的是“机械接口必须服务于电气安全”
54V系统中，一些机械尺寸偏差可能主要造成装配困难。
到了800VDC，机械结构会更深地参与：
- 绝缘边界；
- 电气间距；
- 连接器对插；
- 预充电/热插拔机构；
- 接地；
- 防误插；
- 防护罩；
- 维护隔离。
TI公开文章明确指出，800VDC系统需要更高电压等级的Hot-Swap、隔离、传感和保护架构。Infineon也把800V系统的Serviceability和安全热插拔作为重点。
对机械供应商来说，这意味着一个新的原则：
不要自行“优化”任何与高压间距、绝缘或防护相关的结构。
机械加工厂需要的是：
客户定义电气安全边界
→ 工程评审把它转成CTQ
→ 加工过程保证尺寸一致性
→ 检测报告和追溯证明没有偏离。
这类项目的门槛会比普通服务器结构件高很多。
10. 800VDC与模块化，会推动真正的重复量产
这个趋势和机器人执行器平台化有一个很相似的地方。
如果Power Sidecar、MGX Power Rack、IBC模块、BBU和Rack接口逐渐标准化，就会形成：
**固定外形
- 固定连接器
- 固定Busbar接口
- 固定冷却接口
- 固定安装基准
- 多代计算平台复用**
Eaton已经把800VDC放进其Grid-to-Chip和模块化AI Factory路线；Vertiv也在推进400–900kW级Power Sidecar。
这意味着供应商竞争重点会逐渐从：
“能不能做出第一套样件”
转向：
“同一个模块做1,000套、10,000套后，平面度、接口位置、清洁度、密封、表面处理和装配一致性是否仍然稳定。”
对精密加工厂，这是更有价值的市场。
11. 从制造角度，最值得提前建立的能力是什么
如果把800VDC看作未来2～5年的布局方向，我不建议第一步就去做完整电源系统。
更现实的是从已有能力向外扩展。
| 现有能力 | 可以延伸到AI电力基础设施 |
|---|---|
| AI液冷冷板加工 | Power Electronics Cold Plate |
| 铝合金精密CNC | Power Module Housing / Baseplate |
| 深孔与流道加工 | Power Cooling Manifold / Distribution Block |
| 钎焊、FSW、密封 | 高功率电源液冷组件 |
| 平面度和尺寸链控制 | IBC / PSU Thermal Base |
| 表面处理 | 壳体、接地面、非接液面功能处理 |
| 气密与流量检测 | 液冷电源模块验证 |
| CMM / SPC | 模块化接口量产控制 |
真正需要新增的是：
- 高压电气接口CTQ意识；
- 更严格的绝缘边界变更控制；
- 铜/铝异种材料连接和表面处理理解；
- 电源模块热管理测试接口；
- 高功率模块的振动、热循环和装配追溯。
12. RFQ阶段应该先问什么
800VDC相关机械零件不能只拿3D模型就报价。
建议RFQ至少确认：
| 类别 | 需要确认 |
|---|---|
| 系统位置 | Power Room / Sidecar / Rack / Tray / Board |
| 电气边界 | 额定电压、电流、峰值、接地、绝缘区域 |
| 功能 | Housing / Baseplate / Cold Plate / Busbar Interface |
| 热条件 | 模块损耗、热流密度、冷却液、流量、压降 |
| 材料 | 铝、铜、不锈钢、绝缘材料及组合 |
| 表面处理 | 阳极、镀层、导电接地面、接液面限制 |
| 机械CTQ | 平面度、位置度、接口高度、安装尺寸链 |
| 液冷CTQ | 流道、密封槽、泄漏率、耐压、清洁度 |
| 可靠性 | 温度循环、振动、插拔、寿命 |
| 量产 | 样件、EVT/DVT/PVT、年用量、SPC、追溯 |
高压安全和电气绝缘参数必须由具备资质的系统设计方定义。精密加工供应商的价值，是把已经批准的设计要求稳定地制造出来，而不是替代高压电气安全设计。
常见问题
800VDC是否意味着GPU直接使用800V电压？
不是。NVIDIA、TI和Infineon公开的架构都显示，800VDC主要用于数据中心到机架或计算托盘的高压直流配电。进入计算侧后，还需要经过高压热插拔、800V到50V/12V/6V等中间总线转换，再通过多相降压转换到GPU核心所需的1V以下电压。
为什么1MW机柜下54V配电会变得困难？
理想直流计算中，1MW在54V下需要约18,519A，而在800V下约为1,250A。极高电流意味着更大的铜排截面、更高重量、更复杂的并联连接和更大的I²R损耗控制压力。NVIDIA还指出，若沿用54V方案，1MW机柜的铜排重量可达到约200kg，并且电源架会占用大量机架空间。
800VDC会让铜排完全消失吗？
不会。800VDC的价值是显著降低相同功率下的电流，从而减少铜用量、截面积和布线体积，但机架、Power Sidecar和配电系统仍需要母排、连接器、保护器件和接地结构。制造机会会从超大截面低压铜排，转向更高电压等级下的精密连接、绝缘、结构和热管理。
AI Rack电力系统里哪些零件最适合精密加工？
优先级较高的是电源模块铝合金壳体与基板、液冷电力电子冷板、DC/DC或IBC散热底板、BBU和电容单元的热管理结构、Power Sidecar中的精密安装座和接口板、母排端子座及传感器安装件。铜排本体、绝缘件和连接器塑胶壳通常更依赖冲压折弯、叠层、注塑或专用电气工艺，并不是通用CNC最理想的量产对象。
800VDC电源部件为什么会与液冷发生更深的结合？
随着单个PSU、DC/DC、IBC和BBU功率密度提高，功率半导体、磁性器件和母排连接处的热流密度同步上升。TI和Infineon已公开30kW级800V电源及高功率密度转换方案，因此电力电子模块更需要高效散热。对精密加工企业而言，液冷冷板、热扩散基板、模块壳体和冷却接口是电力基础设施与液冷制造能力交叉最明显的部分。
询价800VDC相关机械零件时需要提供哪些资料？
建议提供2D图纸和3D模型、部件在电源系统中的功能位置、额定和峰值电压电流、接地与绝缘边界、材料与表面处理、热损耗和冷却方式、热接触面要求、液冷流量与压降、密封与检漏标准、母排和连接器接口、安装尺寸链、振动与温度循环要求、样件数量和预计年用量。高压安全设计参数应由具备相应资质的电气工程团队定义，机械供应商按已批准的设计边界制造和验证。
