直接回答

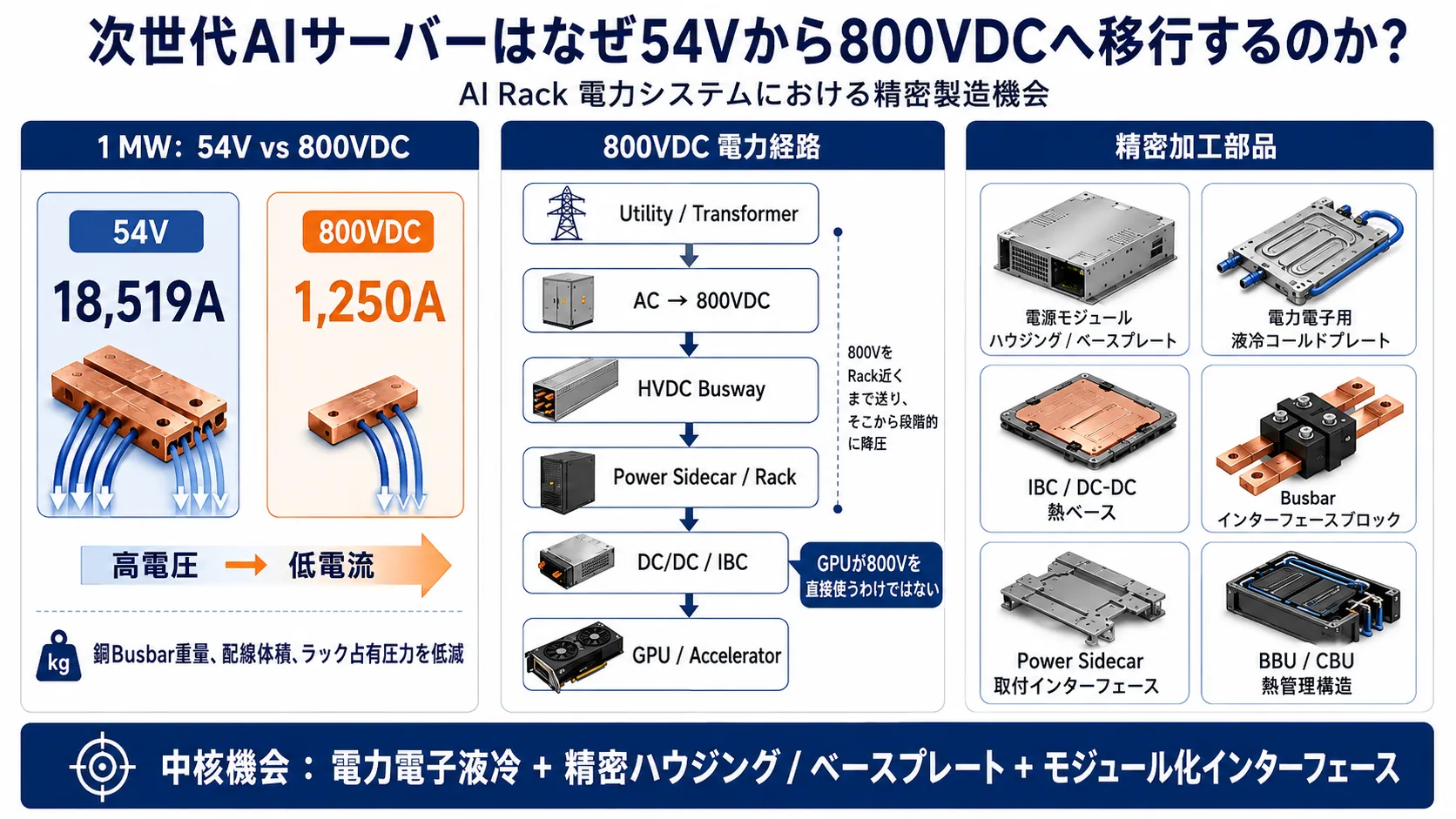

次世代AIサーバーの電力アーキテクチャで起きている変化は、単純な「54Vから800Vへの置き換え」ではありません。
より正確には：
低電圧・超大電流・ラック内で多段変換
→ 高電圧・低電流で配電階層を再設計
→ 800VDCをRack / Power Sidecar / Compute Tray近くまで供給
→ DC/DCでGPUが実際に使う低電圧まで段階的に変換
というGrid-to-Chip全体の再設計です。
理想的な直流関係 (P=VI) で1MWを比較すると：
| ラック電力 | Bus電圧 | 理論電流 |
|---|---|---|
| 1 MW | 54 VDC | 約18,519 A |
| 1 MW | 800 VDC | 1,250 A |
同じ1MWでも800VDCの電流は54V方式の約1/14.8です。
実際の導体設計は、温度上昇、電圧降下、故障電流、絶縁、冗長性、規格を考慮するため単純に14.8分の1にはなりません。しかし方向は明確です。
数百kWからMW級のラックで、54Vのまま巨大電流をラック内で運ぶことは、物理的にも経済的にも難しくなります。
NVIDIAは従来の54V標準を次世代AI Factoryのボトルネックと位置付け、1MW IT Rackおよびそれ以上を見据えて800VDCアーキテクチャを推進しています。
NVIDIA 800 VDC Architecture
精密加工サプライチェーンにとって重要なのはパワー半導体チップそのものではなく、その周囲に増える機械・熱管理・構造・電気インターフェース部品です。
1. 重要な修正：GPUが800Vを直接使うわけではない
「AIサーバーが54Vから800VDCへ移行する」という表現は分かりやすい一方、実際の電源階層はもう少し複雑です。
現在の54V系は概略：
Facility AC
→ Rack Power Shelf / PSU
→ 54V DC Bus
→ Compute Tray
→ 12V / Intermediate Bus
→ <1V GPU Core
800VDCでは、高電圧DCを計算側の近くまで運びます。
Utility / MVAC
→ 集中AC/DC変換
→ 800VDC Distribution
→ Rack / Power Sidecar / Compute Tray
→ HV Hot-Swap
→ 800V→50V / 12V / 6V IBC
→ Multiphase Buck
→ <1V GPU Core
TIは2026年に、主要変換を：
800V → 6V → <1V
の2段に短縮するアーキテクチャを公開しました。
同時に：
- 800V Hot-Swap；
- 800V→6V DC/DC；
- 800V→12V DC/DC；
- 30kW級800V電源；
- 800V Capacitor Bank Unit
も公開しています。
つまり800VDCが変えるのは施設からラック、ラックからトレイまでの配電階層であり、プロセッサの動作電圧そのものではありません。
Texas Instruments 800 VDC Power Architecture
2. MW級AIラックで54Vが物理限界に近づく理由
NVIDIAによると、現在のAIラックでは54VDCを大断面BusbarでPower ShelfからCompute Trayへ配電しています。ラックが約200kWを超えると、問題は電気設計だけでなく、材料とスペースの問題になります。
銅重量
NVIDIAは、1MWラックで54VDCを維持した場合、ラックBusbar用の銅が約200kg必要になる可能性を示しています。
Power ShelfがComputeスペースを圧迫
GB200 / GB300 NVL72はすでに複数のPower Shelfを使用します。同じ54V方式をKyber級MWラックへ拡張すると、Power Shelfが最大64Uを占有する可能性があるとNVIDIAは説明しています。
多段変換
従来方式は：
Medium Voltage
→ Low-Voltage AC
→ UPS
→ PDU / Busway
→ Rack PSU AC/DC
→ 54VDC
→ Intermediate DC
→ GPU Core
のように複数段を持ちます。
変換段が増えるほど、損失、発熱、部品点数、故障点、保守、スペースが増えます。
800VDCの意味は単に電圧を上げることではなく、電力経路そのものを短く再構成できることです。
NVIDIA Technical Blog: 800 VDC Architecture
3. 54Vから800Vへ、電力チェーンはどう変わるか
データセンター全体が一気にネイティブ800VDCになるわけではありません。
より現実的には段階移行です。
| 段階 | 代表構成 | 特徴 |
|---|---|---|
| 現在 | Facility AC → Rack PSU → 54V | Rack内PSUが多くBus電流が大きい |
| 移行期 | 既存AC → 800V Power Sidecar → Compute Rack | 800VをCompute近くに限定 |
| 拡張期 | 集中AC/DC → 800VDC Busway → Rack | Rack内AC/DCを減らす |
| ネイティブDC AI Factory | MVAC → 800VDC → Rack / Tray DC/DC | Grid-to-Chipをさらに簡素化 |
Vertivは2026年の実装ロードマップで、Power ShelfをIT Rackから外し、専用の800VDC Power Sidecarへ移す近期構成を説明しています。PowerDirect 5000は400kW～900kWをGPU RackへBusbarで供給する構成として示されています。
将来は：
Power Rack / Sidecar
↕ 800VDC Busbar Interface
Compute Rack
というモジュール構成が強まります。
モジュール化は、固定インターフェースと繰り返し品番を生みやすい点で製造業に重要です。
Vertiv: The Practical Path to 800 VDC
4. 800VDCが形成する新しいハードウェアエコシステム
NVIDIA、TI、Infineon、ABB、Eaton、Vertivの公開ロードマップから、少なくとも以下の層が見えてきます。
| 電力階層 | 主なハードウェア | 機能 |
|---|---|---|
| Grid / Power Room | Transformer、Rectifier、MV UPS | 電力変換・安定化 |
| Data Hall | 800VDC Busway、Protection | 高密度直流配電 |
| Row / Pod | Power Center、Power Sidecar | AI Rackへの給電 |
| Rack Input | HV Hot-Swap、Protection、Busbar Interface | 接続、プリチャージ、保護 |
| Compute Tray | 800V→50V / 12V / 6V IBC | 中間Bus変換 |
| Processor Board | Multiphase Buck | GPUコア電圧へ降圧 |
| Ride-Through | BBU / CBU | 短時間の電力保持 |
| Thermal | Cold Plate / Heat Spreader | 変換損失を除熱 |
ABBの800VDC White PaperとNVIDIAとの協業も、将来のAIデータセンターでは中圧UPS、DC Distribution、Solid-State Power Electronicsを組み合わせる方向を示しています。
ABB: Redefining Power Infrastructure for AI — The Role of 800 VDC
5. 精密加工に本当に適した部品はどれか
800VDCのBOMが増えるからといって、すべてがCNC案件になるわけではありません。
| 部品 | 代表工法 | CNC適合度 | 注目理由 |
|---|---|---|---|
| Power Module Housing / Baseplate | アルミCNC、ダイカスト+CNC | 高 | 熱面、位置、シール、インターフェース |
| Power Electronics Cold Plate | CNC流路、ろう付け/FSW、検漏 | 高 | 高電力密度で液冷価値が高い |
| IBC / DC/DC Thermal Base | アルミ/銅ベース精密加工 | 高 | 熱接触面と組立寸法連鎖が重要 |
| BBU / CBU Thermal Structure | ハウジング、冷板、取付板 | 中高 | 高電力密度の蓄電モジュール |
| Power Sidecar Precision Interface | 精密取付座、基準板 | 中高 | 標準Rackインターフェースの量産化 |
| Busbar Terminal / Interface Block | 銅/アルミ加工、めっき | 中 | 接触面と位置関係が重要 |
| Copper Busbar本体 | プレス、曲げ、ラミネート、めっき | 中低 | 量産は専用母排工法が有利 |
| Power Shelf Chassis | 板金、押出、溶接、局所CNC | 中低 | 重要基準面のみCNC価値が高い |
| HV Connector Housing | 成形、プレス、専用コネクタ工程 | 低 | 専門コネクタメーカー主導 |
| Insulation / Mounting Structure | 樹脂・複材成形 | 低 | 金属加工より材料認定が重要 |
既にAI液冷加工能力を持つ企業が優先して見るべきなのは：
Power Module Housing + Power Electronics Cold Plate + IBC/DC/DC Thermal Base
です。
6. 電力電子コールドプレートはAI液冷の自然な延長になり得る
800VDCにしても、熱管理需要はなくなりません。
AC/DC Rectifier、DC/DC / IBC、Hot-Swap、SiC / GaN Power Stage、BBU / CBU、高周波磁性部品は集中した熱を発生します。
TIは30kW級800V PSUを公開し、Infineonも800VDC / ±400V向け30kW級電源、800V→50V、800V→12Vの高電圧IBCを公開しています。
電源モジュールが数kWから十数kW、数十kWへ高密度化すると、熱設計の価値も高まります。
製造面で注目すべき交差点は：
AI Liquid Cooling
×
AI Power Electronics
つまり：
GPU Cold Plate
→ Power Electronics Cold Plate
→ IBC Thermal Base
→ Rectifier / PSU Cooling Plate
→ BBU / CBU Thermal Structure
です。
Infineon: 30 kW AI PSU for 800 VDC
7. Power Module Housingは単純な「電源ケース」ではない
薄板ケースだけなら、高付加価値CNC部品とは限りません。
注目すべきは構造・熱・電気インターフェースを一体化するHousing / Baseplateです。
役割として：
- Power Module位置決め；
- 絶縁部品位置決め；
- Busbar Interface；
- Cold Plate取付；
- Thermal Contact Surface；
- Shielding / Grounding；
- Cover Sealing；
- HV Connector Mount；
- Sensor Mount；
- Service / Removal Structure。
CTQは：
| CTQ | 製造上の意味 |
|---|---|
| Power Device取付面平面度 | TIM厚さと熱抵抗に影響 |
| Module穴位置 | 端子・Busbar組立に影響 |
| Busbar Interface高さ | 接触圧と寸法連鎖に影響 |
| Cold Plate Interface | シール、流量、保守に影響 |
| Grounding Surface | 表面処理管理が必要 |
| HV Zoneの機械間隔 | 承認済み絶縁設計に従う |
| Housing変形 | 熱・電気・構造を同時にずらす |
価値は「アルミ箱を削る」ことではなく、一つの基準系で電気・熱・組立インターフェースを安定させることです。
8. Busbar需要は増えても、大量CNC案件とは限らない
800VDCは銅使用量を減らしますが、Busbar自体をなくすわけではありません。
BusbarはPower Sidecar→Rack、Rack→Tray、Module間、BBU / CBU、Ground/Returnに残ります。
ただし量産Busbarは一般に：
銅板/銅帯
→ プレス/切断
→ 曲げ
→ ラミネート
→ 錫/銀めっき
→ 絶縁
→ 接触抵抗検証
が中心です。
精密加工企業が狙うなら：
- 複雑なTerminal Block；
- Busbar Adapter Block；
- 精密接触面；
- Bolted / Compression Interface；
- Busbar Support；
- Sensor Mount；
- 試作・小ロットの複雑導体。
が現実的です。
9. 800Vでは機械インターフェースが電気安全の一部になる
54Vでは一部の寸法誤差が主に組立問題だったとしても、800VDCでは機械構造が：
- 絶縁境界；
- 間隔；
- Connector Mating；
- Precharge / Hot-Swap；
- Grounding；
- Keying；
- Protective Cover；
- Service Isolation
に深く関係します。
TIは800VDCで高電圧Hot-Swap、絶縁、センシング、保護が必要になることを説明しています。InfineonもServiceabilityと800V Bus上の安全な交換を重点にしています。
機械サプライヤーの原則は：
高電圧間隔、絶縁、防護に関係する形状を独自判断で変更しないこと。
正しい流れは：
システム設計者が安全境界を定義
→ Mechanical CTQへ変換
→ 加工で寸法安定化
→ 検査と追跡で適合を証明
です。
10. 800VDCとモジュール化は繰り返し量産を生む
Power Sidecar、MGX Power Rack、IBC、BBU、Rack Interfaceが標準化すれば：
**固定外形
- 固定Connector
- 固定Busbar Interface
- 固定Cooling Interface
- 固定Mounting Datum
- 複数Compute世代で再利用**
が可能になります。
Eatonは800VDCをGrid-to-ChipとModular AI Factory戦略へ組み込み、Vertivは400～900kW級Power Sidecarを進めています。
競争の中心は：
「最初の試作を作れるか」
から、
「1,000台、10,000台でも平面度、位置、清浄度、シール、表面処理、組立一貫性を維持できるか」
へ移ります。
これは量産型精密加工企業にとって重要な変化です。
11. 最初に構築すべき製造能力
完成した電源システム全体へ参入するより、既存能力から拡張する方が現実的です。
| 既存能力 | AI電力インフラへの展開 |
|---|---|
| AI液冷Cold Plate加工 | Power Electronics Cold Plate |
| アルミ精密CNC | Power Module Housing / Baseplate |
| 深穴・流路加工 | Power Cooling Manifold / Distribution Block |
| ろう付け、FSW、シール | 高出力液冷電源Assembly |
| 平面度・寸法連鎖 | IBC / PSU Thermal Base |
| 表面処理 | Housing、Grounding、機能面 |
| Leak / Flow Test | 液冷電源Module Validation |
| CMM / SPC | Modular Interface量産管理 |
追加で必要なのは：
- 高電圧インターフェースCTQの理解；
- 絶縁境界周辺の厳格な変更管理；
- 銅/アルミ組合せとめっき理解；
- Power Module熱試験インターフェース；
- 振動、温度サイクル、Traceability。
です。
12. RFQで先に確認すべき内容
800VDC関連の機械部品は、3Dモデルだけで見積もるべきではありません。
| 分類 | 確認内容 |
|---|---|
| System Position | Power Room / Sidecar / Rack / Tray / Board |
| Electrical Boundary | 定格・ピーク電圧電流、Ground、Insulation Zone |
| Function | Housing / Baseplate / Cold Plate / Busbar Interface |
| Thermal | Module Loss、Heat Flux、Coolant、Flow、Pressure Drop |
| Material | Aluminum、Copper、Stainless、Insulation Material |
| Surface Treatment | Anodizing、Plating、Grounding Face、Wetted Surface |
| Mechanical CTQ | Flatness、Position、Interface Height、Stack-up |
| Liquid CTQ | Channel、Seal Groove、Leak Rate、Proof Pressure、Cleanliness |
| Reliability | Thermal Cycle、Vibration、Insertion、Life |
| Production | Prototype、EVT/DVT/PVT、Annual Volume、SPC、Traceability |
高電圧安全・絶縁条件は有資格のシステム設計者が定義し、精密加工サプライヤーは承認された設計を安定して製造する役割を担います。
よくある質問
800VDCとはGPUが800Vで直接動作するという意味ですか？
いいえ。NVIDIA、TI、Infineonが公開するアーキテクチャでは、800VDCは主にデータセンターからラックまたはコンピュートトレイまでの高電圧直流配電に使われます。コンピュート側ではHV Hot-Swap、800Vから50V/12V/6Vへの中間バス変換、その後の多相降圧を経てGPUコアが必要とする1V未満まで下げます。
1MWラックで54V配電が難しくなるのはなぜですか？
理想直流計算では1MWを54Vで送ると約18,519A、800Vでは約1,250Aです。極端に大きな電流は導体断面積、銅重量、並列接続、I²R損失管理を難しくします。NVIDIAは、1MWラックで54Vを維持するとラック内Busbar用銅が約200kgに達する可能性があり、Power Shelfも大きなラックスペースを占有すると説明しています。
800VDCになると銅Busbarは不要になりますか？
不要にはなりません。同じ電力を送るための電流を大幅に下げられるため、導体断面や銅使用量、ケーブル体積を減らせますが、ラック、Power Sidecar、配電系には引き続きBusbar、コネクタ、保護デバイス、接地構造が必要です。製造機会は超大断面の低電圧Busbarから、高電圧向けの精密接続、絶縁支持、構造統合、熱管理へ移ります。
AIラック電源システムで精密加工に最も適した部品は何ですか？
優先度が高いのは、アルミ製電源モジュールハウジングとベースプレート、電力電子用液冷コールドプレート、DC/DCまたはIBCの熱ベース、BBU/CBUの熱管理構造、Power Sidecarの精密取付座やインターフェース板、一部のBusbar端子ブロックやセンサー取付部品です。Busbar本体、絶縁部品、コネクタ樹脂ハウジングは、一般的なCNCよりもプレス、曲げ、ラミネート、成形などの専用工程が中心です。
800VDC電源部品と液冷の関係が深くなるのはなぜですか？
PSU、DC/DC、IBC、BBUの電力密度が上がるほど、パワー半導体、磁性部品、電気接続部の熱流束も高くなります。TIとInfineonはすでに30kW級800V電源や高密度変換アーキテクチャを公開しており、液冷コールドプレート、熱拡散ベース、モジュールハウジング、冷却インターフェースはAI電力インフラと液冷製造が交差する有望領域です。
800VDC関連の機械部品を見積もる際に必要な情報は何ですか？
2D図面、3Dモデル、電源システム内での部品位置、定格・ピーク電圧電流、接地と絶縁境界、材料と表面処理、発熱損失と冷却方式、熱接触面、液冷流量と圧力損失、シール・漏れ検査、Busbarとコネクタのインターフェース、組立寸法連鎖、振動・温度サイクル、試作数量、年間数量を提示することが推奨されます。高電圧安全設計は有資格の電気設計チームが定義し、機械サプライヤーは承認済み設計境界に従って製造・検証します。
