直接结论

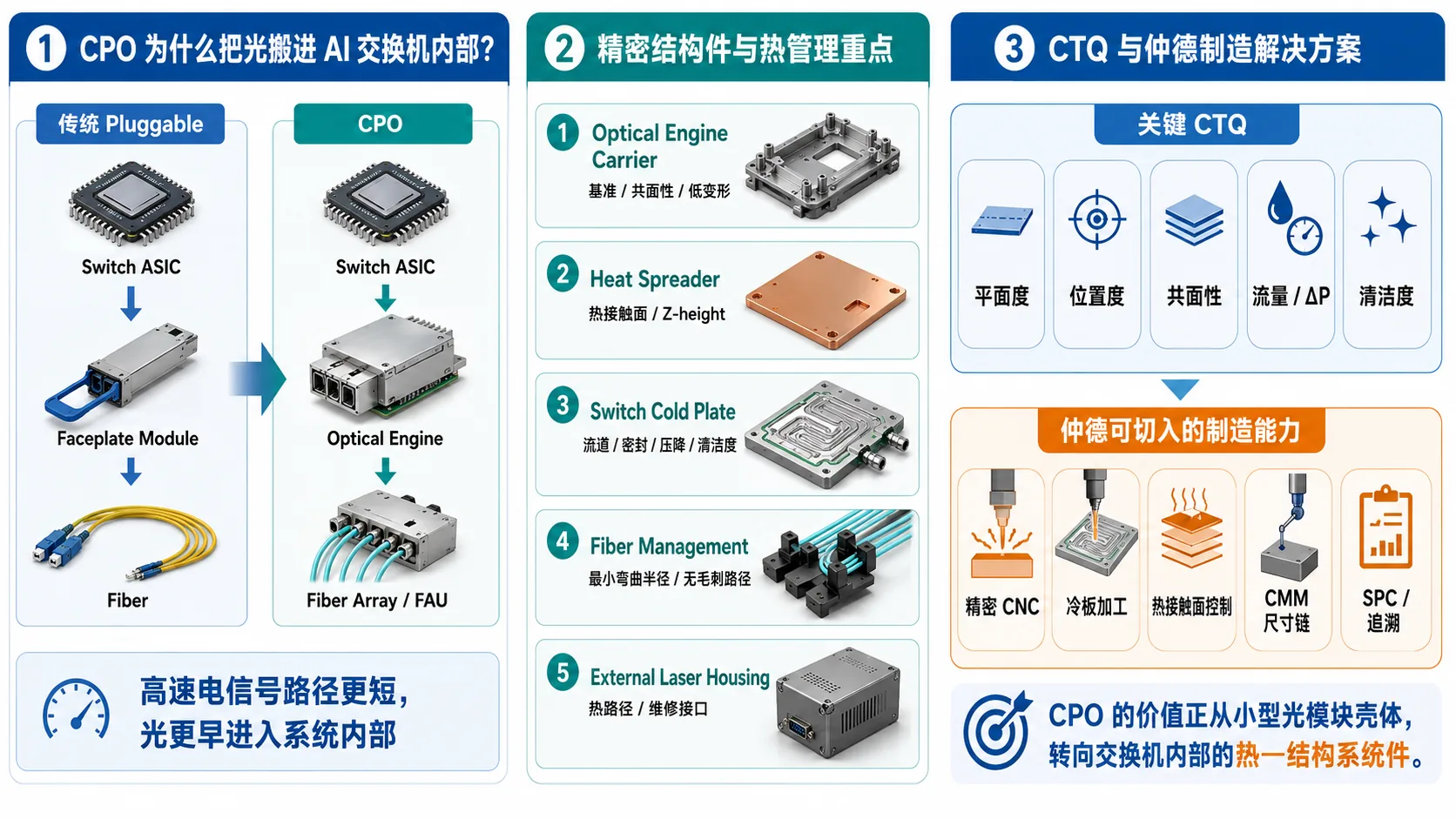

CPO（Co-Packaged Optics，共封装光学）对精密制造最重要的变化，不是“又出现一种更小的光模块”。
而是：
过去
Switch ASIC
↓ 较长高速电气路径
Faceplate
↓
Pluggable Optical Module
↓
Fiber
现在 / CPO
Switch ASIC
│
├─ Optical Engine
│ ↓
└──── Fiber Array / FAU
↓
Front Panel / BackplaneCorning在2026年7月对CPO的描述非常直接：NPO与CPO正在把光纤越过前面板，推进到距离硅芯片只有毫米级的位置。Broadcom则把CPO定义为把光学与交换硅集成在同一封装基板上的异构集成。
这意味着机械结构的价值位置也发生了变化：
传统小型光模块壳体的重要性下降
→ 光引擎周边载体、热扩散件、冷板、光纤管理和系统基准的重要性上升。
本文检索了截至2026年8月公开的英语、中文、日语、德语和法语资料，重点交叉核对Corning、Broadcom、NVIDIA、TrendForce、TE Connectivity、GlobalFoundries和Fraunhofer等公开技术信息。不同厂商的CPO/NPO结构、冷却方式、光源和可维护边界并不完全相同，本文不把某一家产品结构当作行业统一标准，也不暗示仲德与文中企业存在供应关系。
Corning：Why Scalable CPO Must Be Built as a System
1. 为什么CPO要把“光”搬进交换机内部？
传统可插拔光模块有一个非常清晰的机械边界：
Switch ASIC
→ PCB高速走线
→ 前面板连接器 / Cage
→ 光模块
→ 光纤这种架构的优势是模块可插拔、可维修、多供应商生态成熟。
问题出现在SerDes速率和交换容量继续提高之后。
高速电信号从ASIC走到前面板，需要经过：
- PCB长距离走线；
- 过孔；
- 连接器；
- Cage与模块接口；
- 模块内部电气路径。
路径越长，插损、反射、串扰和均衡难度越高。为了恢复信号，传统模块需要DSP或Retimer，也就增加功耗和热量。
Broadcom的CPO路线把光引擎放到Switch ASIC同一封装基板附近，目的就是让：
高速电信号尽早结束，让更长的距离由光来承担。
Broadcom已经公开51.2T和102.4T CPO交换平台，并强调200G/lane之后，CPO的核心价值是降低路径损耗、功耗并提高带宽密度。
2. CPO不是简单替代光模块，而是在重画“机械边界”
传统可插拔模块的机械价值主要集中在：
- 上下壳体；
- 精密底座；
- 散热器；
- 前面板；
- 拉环与锁止；
- EMI与接地结构。
CPO之后，部分功能被移到交换机内部。
| 架构位置 | 传统Pluggable | CPO后的变化 |
|---|---|---|
| 光电转换 | 前面板模块 | 靠近ASIC的Optical Engine |
| 热管理 | 每个模块独立散热 | ASIC与Optical Engine协同热设计 |
| 光纤入口 | 前面板直接进模块 | Fiber/FAU进入机箱内部 |
| 机械基准 | 模块外形与Cage | Package、Carrier、Cold Plate、Chassis共同定义 |
| 维修边界 | 拔出单个模块 | 光引擎、外置激光、光纤与系统级维修共同设计 |
| 精密金属件 | 壳体、底座、散热器 | Carrier、Heat Spreader、Cold Plate、接口和支撑结构 |
所以CPO不是“光模块壳体没了”。
更准确地说：
价值从一个独立小模块，转移到交换机内部更大、更复杂的光—热—机械系统。
3. 全球五种语言资料反复出现的三个量产瓶颈
虽然不同地区资料的表达不同，但交叉检索后，三个工程问题出现频率最高。
3.1 Fiber Alignment：光纤与光引擎对准
TrendForce在2026年的CPO量产研究中把Fiber Alignment、Thermal Management、Testing Cost列为量产爬坡的核心障碍。
Fraunhofer关于PIC封装与测试的研究也指出，PIC—Fiber、Laser—PIC的精确对准，以及热敏感器件的温度管理，是光子集成量产必须解决的问题。
这里有一个对精密加工厂非常重要的边界：
光学最终耦合精度 ≠ 金属CNC零件必须做到同等级精度。
PIC与FAU的精细对准通常属于：
- Photonic Packaging；
- Active / Passive Alignment；
- Flip-Chip；
- 专用光学装配；
- 胶粘、焊接或其他固定过程。
金属Carrier或Frame更重要的是提供稳定的一级机械基准，让微米级光学装配完成后不被结构变形、热循环或装配力破坏。
3.2 Thermal Management：光引擎进入ASIC热场
传统前面板模块离Switch ASIC相对较远。
CPO把光引擎放到ASIC周边后：
高功率Switch ASIC
↓
共享封装 / 近距离结构
↓
温度敏感的PIC / EIC / Optical Engine热管理问题从“每个模块散热”变成：
ASIC + Optical Engine + Package + Heat Spreader / Cold Plate的共同热设计。
Broadcom公开资料明确把thermal design列为CPO量产成熟度的一部分；NVIDIA更进一步，已经公开采用液冷的Quantum-X CPO交换机，并说明交换核心与板上硅光子模块进入统一的液冷架构。
NVIDIA：Silicon Photonics Networking
3.3 Fiber Routing：光纤进入机箱内部以后，机械空间重新分配
Corning强调CPO必须从“faceplate to silicon”作为一个系统设计。TE Connectivity在2026 OFC资料中也展示：
- CPO/NPO socket；
- FAU；
- 外置激光接口；
- Optical Backplane；
- Liquid Cooling。
这说明Fiber Management已经不是一个简单塑胶理线夹的问题，而是同时影响：
- 弯曲半径；
- 光纤应力；
- Connector插拔；
- Serviceability；
- 冷板和管路避让；
- 机箱空间；
- 装配顺序。
TE Connectivity：OFC 2026 CPO / Thermal Management
4. CPO真正会产生哪些精密结构件？
不是所有零件都适合CNC。
下面这张表更接近制造业应该看的机会。
| 零件 | 主要功能 | CNC匹配度 | 制造判断 |
|---|---|---|---|
| Optical Engine Carrier / Frame | 光引擎一级机械基准、安装与支撑 | 高 | 需要稳定基准、共面性、刚度和低变形 |
| Heat Spreader / Thermal Lid | 把局部热量传给散热器或冷板 | 高 | 热接触面和Z-height是核心 |
| Switch Cold Plate | 同时冷却ASIC及附近高热流组件 | 高 | 流道、平面度、密封、压降、清洁度 |
| Liquid-Cooling Interface Block | 冷板与管路/歧管接口 | 高 | 位置、密封面、孔道和装配尺寸链 |
| External Laser Source Housing | CW Laser模块结构与热路径 | 中高 | 热、连接器、屏蔽和维修接口 |
| Fiber Management Metal Frame | 光纤导向、保护与机箱基准 | 中 | 无毛刺、空间、刚度和可维护性重要 |
| FAU Fine-Alignment Structure | 最终光学对准 | 低到中 | 通常由光子封装和专用装配工艺主导 |
| Chassis / Faceplate | 系统包络与装配 | 中低 | 大量部分更适合钣金/压铸，关键基准局部CNC |
这个判断非常重要。
如果CPO真正量产，精密加工企业不应该把目标定成：
“去做PIC的纳米级光学对准。”
而应该定成：
“做一个足够稳定的机械和热基准，让封装厂完成的精细光学对准在装配、冷却和热循环中保持稳定。”
5. Optical Engine Carrier的CTQ是什么？
Carrier看起来可能只是一块小型铝件或金属框，但它是机械尺寸链的重要起点。
典型CTQ包括：
| CTQ | 为什么重要 |
|---|---|
| 安装基准平面度 | 影响Optical Engine姿态和局部受力 |
| 多安装面共面性 | 避免多引擎之间出现Z-height离散 |
| Pocket深度 / 台阶高度 | 决定光引擎与Package/Heat Spreader相对位置 |
| 孔位位置度 | 影响装配定位与连接器路径 |
| 自由状态翘曲 | 避免夹具测量合格、松夹后回弹 |
| 表面处理后最终尺寸 | 阳极/镀层可能改变配合和高度 |
| 刚度 | 冷板压紧或装配力不能让Carrier明显变形 |
| 洁净度与毛刺 | 靠近光学区域，颗粒和毛刺风险更敏感 |
关键不是把所有公差都收紧
Carrier最容易出现的错误，是整张图纸全部写成非常小的公差。
更合理的方法是：
Optical Engine
↓
功能接口
↓
装配尺寸链
↓
确定真正CTQ
↓
其余尺寸使用经济公差这样才能既保证良率，又避免CNC成本失控。
6. 热扩散件和Cold Plate为什么会成为核心结构件？
光引擎进入ASIC附近之后，会同时面对两个相反要求：
- 必须尽快把ASIC的大量热量带走；
- 不能让光学器件处于过大的温度波动和温度梯度中。
所以热管理目标不只是“最大化散热”。
更准确的是：
高热流区域快速导热 + Optical Engine温度保持可预测 + 结构热变形受控。
Heat Spreader CTQ
- 热接触面平面度；
- 粗糙度；
- 局部台阶高度；
- 接触区共面性；
- 材料厚度；
- 铜/铝组合界面；
- 表面处理与TIM兼容；
- 装配载荷后的变形。
Switch Cold Plate CTQ
- ASIC热接触区平面度；
- Optical Engine对应热区的高度；
- 流道宽度、深度和截面；
- 密封槽；
- 进出水口位置；
- 气密与耐压；
- 流量与压降；
- 内部毛刺和颗粒；
- 清洗残液；
- 接液材料与腐蚀兼容。
NVIDIA公开的Q3450-LD CPO液冷交换机就是一个很好的证明：它使用两套并行液冷回路，并公开了流量、压力、压降、过滤和冷却液条件。
这些参数只属于该产品，不能直接复制到其他客户图纸。但它说明了一个事实：
CPO交换机的Cold Plate已经从“可能的未来零件”变成真实的量产系统零件。
NVIDIA Q3450-LD Liquid-Cooling System
7. 光纤管理结构的CTQ与普通线束支架完全不同
光纤可以弯曲，但不代表可以像普通电线一样任意塞进机箱。
CPO内部Fiber Management至少要控制：
- 客户定义的最小弯曲半径；
- 光纤进入FAU或Connector前的方向；
- 保留长度和Slack；
- Clamp位置；
- 应力释放；
- 与Cold Plate、UQD、管路和PCB的避让；
- 装配和维修路径；
- 任何接触边缘的圆角和毛刺；
- Connector端面污染防护。
Fraunhofer关于board-level optical interconnect的研究指出，随着CPO带宽增加，机箱内部光纤数量会增加，Routing与Slack Management会占用更多PCB上方空间。
因此Fiber Management结构件最关键的不一定是±0.01 mm尺寸，而可能是：
路径是否稳定、是否不会夹伤光纤、是否可维修、是否能与冷却系统共存。
8. CPO结构件的“精度”应该分成三级理解
这是本文最重要的制造判断之一。
Level 1：Photonic Alignment
由光学封装负责：
- PIC ↔ FAU；
- Laser ↔ PIC；
- Waveguide Coupling；
- Active Alignment。
这是光子封装的核心能力，不应该用通用CNC能力去替代。
Level 2：Precision Mechanical Datum
这是精密加工真正应该承担的：
- Carrier Datum；
- Cold Plate Datum；
- Heat Spreader Z-height；
- Chassis / Mid-Plate定位；
- Fiber Connector支撑；
- 外置激光器接口。
目标是让Level 1完成的精细光学关系保持稳定。
Level 3：System Envelope
更多由：
- 钣金；
- 压铸；
- 挤压；
- 注塑；
- 结构装配
承担。
精密CNC只处理其中真正影响功能的接口。
这样分层以后，CPO的加工机会就非常清楚了。
9. CPO量产最典型的失效—原因—对策
| 失效表现 | 可能原因 | 制造侧对策 |
|---|---|---|
| Optical Engine姿态漂移 | Carrier翘曲、孔位或Z-height累积 | 自由状态检测、功能基准、CMM尺寸链 |
| 热阻偏高 / Hot Spot | Heat Spreader或Cold Plate不平 | 热接触区平面度、粗糙度和装配状态验证 |
| 温度变化后链路不稳定 | 异种材料热膨胀、局部温度梯度 | 材料/结构评审、热循环后尺寸与功能复验 |
| 光纤微弯损耗 | Clamp过紧、弯曲半径不足 | Fiber path检具、圆角、装配标准 |
| Fiber表面损伤 | 支架毛刺、尖角、颗粒 | 去毛刺、清洁度、光纤接触区域专项检查 |
| Cold Plate压降异常 | 流道偏差、毛刺、内部污染 | 关键流道CTQ、清洗、Flow/ΔP验证 |
| 液冷泄漏 | 密封槽、接头、焊接/钎焊异常 | 密封尺寸、气密、耐压和追溯 |
| 表面处理后装不上 | 膜厚未计入尺寸链 | Masking、加工补偿、处理后终检 |
| Grounding异常 | 阳极覆盖导电区 | 导电区域图纸化、遮蔽边界验证 |
10. CPO会怎样改变精密加工的量产逻辑？
传统光模块容易形成：
一个模块
→ 一个小壳体
→ 一个散热器
→ 前面板插拔CPO更可能形成：
一个Switch Package
→ 多个Optical Engine
→ 共同Carrier / Mid-Plate
→ 共同Heat Spreader / Cold Plate
→ 多组FAU / Fiber Harness
→ External Laser
→ 系统级液冷与维护这会导致两种不同的订单变化。
数量不一定像传统小壳体那样简单放大
因为多个光通道会被高度集成。
但单个结构件的功能价值上升
同一个Carrier、Cold Plate或Mid-Plate可能同时影响：
- 多个Optical Engine；
- ASIC热管理；
- 多路Fiber；
- 整台Switch的可靠性。
所以未来更值得争取的不是“很多简单小壳体”，而是：
功能集成度更高、版本稳定、能够重复量产的热—结构件。
11. 仲德适合怎样切入CPO制造？
仲德不应该把自己定位成PIC、EIC或FAU的光子封装厂。
更现实、更有优势的定位是：
CPO系统里的精密金属结构与热管理制造供应商。
11.1 Optical Engine Carrier / Precision Frame
适合能力：
- 铝合金精密CNC；
- 多基准加工；
- 薄壁与低变形加工；
- 位置度和共面性控制；
- 表面处理后的最终尺寸验证；
- CMM尺寸链检测。
11.2 Heat Spreader / Thermal Base
适合能力：
- 热接触面精加工；
- 平面度与粗糙度；
- 局部台阶高度；
- 铜/铝结构件；
- 表面处理和遮蔽；
- 自由状态与装配状态定义。
11.3 Switch Cold Plate / Liquid-Cooling Interface
可以围绕客户图纸评估：
- CNC流道；
- Cover / Base结构；
- 密封槽；
- 接口块；
- 去毛刺和清洗；
- 气密、耐压、流量/压降CTQ；
- 液冷总成结构件。
具体接合工艺和测试标准应按客户结构、材料和验证规范确定。
11.4 Fiber Management Metal Structure
适合承担：
- 金属导向框；
- Connector / FAU支撑；
- Chassis内部高刚度支架；
- 冷板/管路避让结构；
- 无毛刺边缘和圆角；
- 装配基准与检具。
不建议把光纤最终主动对准本身包装成普通CNC能力。
12. 仲德的制造控制链应该怎样设计？
对于CPO类零件，建议从传统“图纸加工”升级为：
客户结构与热设计
↓
识别Optical / Thermal / Fiber功能边界
↓
CTQ与Datum Review
↓
DFM与加工路线
↓
Prototype
↓
自由状态尺寸 + 装配状态验证
↓
表面处理
↓
最终尺寸 / 平面度 / 清洁度
↓
Cold Plate功能测试（如适用）
↓
DVT / PVT
↓
SPC + Traceability建议的CTQ分层
| CTQ层级 | 仲德主要控制内容 |
|---|---|
| Mechanical | 平面度、位置度、共面性、Z-height、自由状态翘曲 |
| Thermal | 热接触面、TIM界面、冷板流道、流量/压降 |
| Liquid | 密封槽、气密、耐压、清洁度、接液表面 |
| Fiber-Safe | 路径、圆角、毛刺、Clamp界面、Connector支撑 |
| Surface | 膜厚、遮蔽、导电区、处理后最终尺寸 |
| Production | Fixture、刀具寿命、SPC、批次追溯、变更管理 |
13. RFQ阶段最应该确认什么？
| 输入类别 | 建议客户提供 |
|---|---|
| Architecture | CPO / NPO类型、Optical Engine数量与位置 |
| Datum | Package、Carrier、Cold Plate、Chassis的功能基准 |
| Optical Boundary | FAU / Fiber / Connector位置和客户定义的路径要求 |
| Thermal | ASIC与OE功耗、热点、TIM、允许温度/热阻边界 |
| Cold Plate | Coolant、Flow、ΔP、Pressure、Leak、Cleanliness |
| Material | Aluminum、Copper、Stainless、Coating / Plating |
| Surface | Thermal Contact、Grounding、Masking、Wetted Surface |
| State | 自由状态还是装配状态验收 |
| Reliability | Thermal Cycle、Vibration、Fiber Service Cycle |
| Volume | Prototype、EVT/DVT/PVT、Annual Volume、SPC要求 |
如果这些条件没有定义，就不应该一开始把所有尺寸做成超高精度。
真正有效的DFM应该是：
先找出决定光、热、液冷和装配功能的少数CTQ，再把加工资源集中到这些特征上。
常见问题
CPO为什么要把光引擎从交换机前面板移到ASIC附近？
主要目的是缩短高速SerDes的电气路径。传统可插拔模块需要让高速电信号从Switch ASIC经过PCB、连接器和前面板再进入光模块，速率提高后插损、均衡和功耗压力持续增加。CPO把光引擎放到ASIC同一封装或极近位置，让电信号尽早转换成光，从而提高带宽密度并降低互连功耗。
CPO出现后传统光模块壳体的CNC需求会消失吗？
不会立即消失。可插拔光模块、LPO、NPO和CPO会长期并存，不同网络层和维护策略会采用不同方案。但在真正的CPO交换机中，传统前面板模块壳体的重要性下降，机械价值更多转向光引擎载体、热扩散件、冷板、光纤管理结构、外置激光器结构和系统级安装接口。
CPO的光学对准是否要求金属CNC零件做到纳米级精度？
通常不能这样理解。PIC与FAU之间的最终光学耦合往往依赖半导体封装、主动或被动光学对准、专用装配设备和胶粘/焊接工艺。通用金属CNC零件更重要的任务是提供稳定的一级机械基准、平面度、位置关系、刚度和热稳定性，避免后续装配和温度变化把精细光学对准破坏掉。
CPO为什么会让Switch Cold Plate和液冷接口更重要？
光引擎靠近高功率Switch ASIC后，ASIC、光学器件和周边电子器件进入更紧密的热耦合区域。部分CPO系统可以采用高性能风冷，但NVIDIA已经公开液冷CPO交换机，并在同一液冷体系中冷却交换芯片和板上硅光子模块。因此冷板平面度、流道、压降、密封、清洁度和材料兼容性会成为系统级CTQ。
CPO精密结构件量产最容易出现哪些失效？
典型失效包括载体翘曲导致光引擎姿态和热接触变化、冷板或热扩散面不平导致TIM厚度不均、表面处理膜厚改变Z向尺寸链、光纤导向边缘毛刺造成微弯和损伤、夹持结构引入光纤应力、冷板内部颗粒或残液影响流量，以及装配后的热循环使不同材料产生相对位移。
向仲德询价CPO相关结构件时应提供哪些资料？
建议提供2D图纸、3D模型、零件在Switch ASIC—Optical Engine—Fiber路径中的功能位置、机械基准、装配Z-height、热源和热流路径、TIM条件、冷却方式、冷板流量与允许压降、气密耐压、清洁度、光纤路径和最小弯曲半径、表面处理、导电或遮蔽区域、自由状态/装配状态验收条件、样件数量、预计年用量和可靠性验证要求。
