直接结论

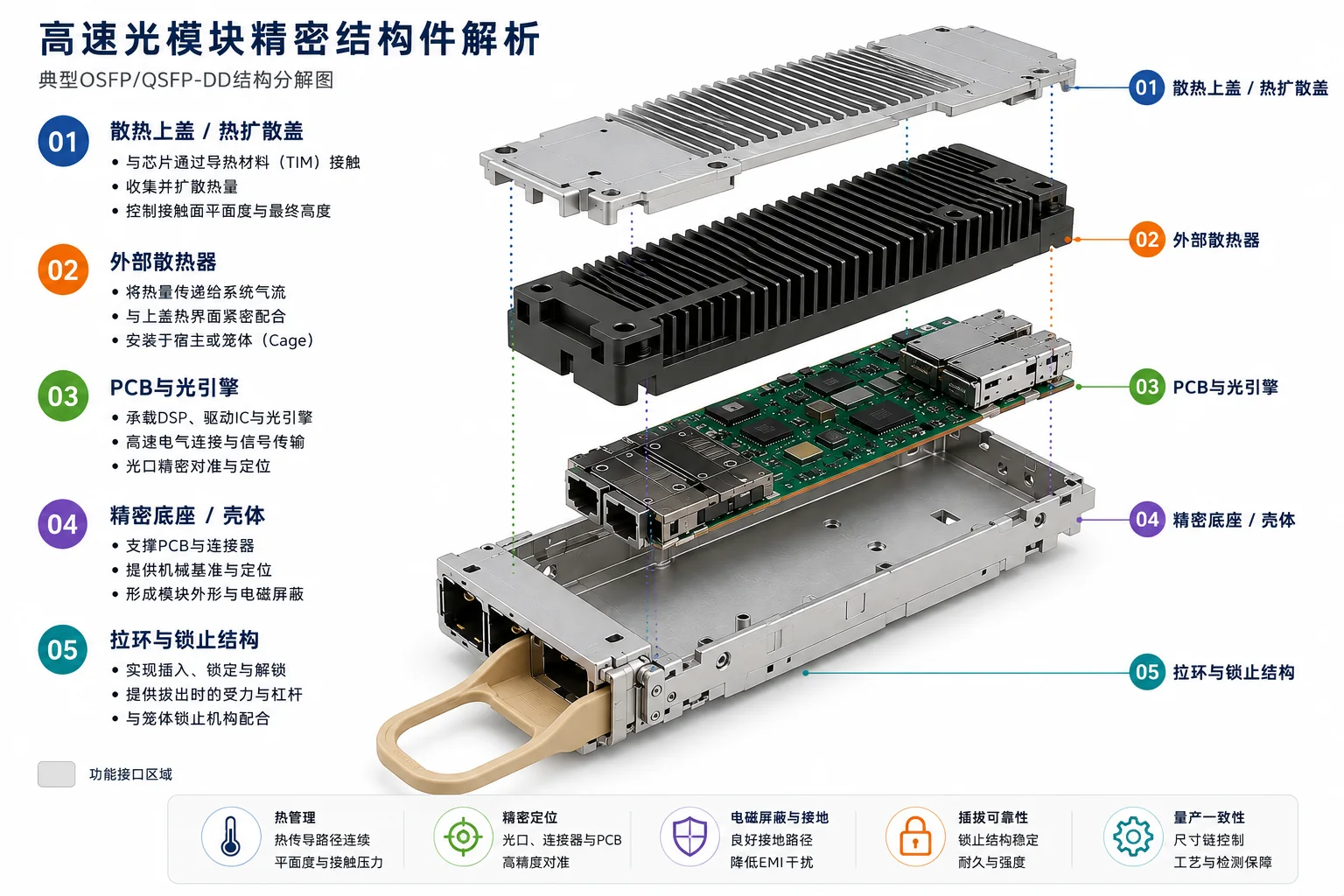

高速光模块的结构件不是被动外壳，而是把热、机械、电气和光学接口连成一个可装配、可插拔、可量产的功能系统。
| 典型结构件 | 主要功能 | 关键接口或CTQ |
|---|---|---|
| 散热上盖 / 热扩散盖 | 收集DSP、驱动器和光引擎热量，并传给外部散热结构 | 接触面平面度、粗糙度、局部台阶高度、最终总高 |
| 下壳体 / 精密底座 | 支撑PCB、光引擎和连接器，形成模块外形与装配基准 | PCB安装面、光引擎基准、前止挡、卡边位置、外形包络 |
| 外部散热器 | 把模块热量传给系统气流或其他冷却结构 | 与上盖接触区、风道方向、鳍片几何、压紧载荷 |
| 前面板 / 光口区域 | 固定并保护MPO、MTP、LC或定制光纤接口 | 光口位置、壁厚、端口间距、毛刺与清洁度 |
| 拉环 / 转轴 / 锁止件 | 完成插入、锁定、解锁和拔出动作 | 旋转中心、止挡、卡扣位置、强度、耐久与干涉 |
| 屏蔽与接地区域 | 建立电气连续性并控制EMI泄漏 | 接触片区域、导电表面、镀层或阳极遮蔽边界 |
OSFP MSA Rev. 5.22和QSFP-DD Hardware Rev. 7.0都把模块、笼子、连接器、热界面和锁止相关机械条件纳入规范。这说明结构件并非只负责外观保护，而是可插拔接口的一部分。
1. 为什么不能把光模块结构件理解成普通外壳？
一个普通保护壳只要覆盖内部零件并满足基本强度即可。高速光模块壳体则同时连接多条功能路径：
内部发热器件
→ 热扩散结构与散热上盖
→ TIM或直接接触界面
→ 模块自带散热器或系统骑乘式散热器
PCB与光引擎
→ 精密底座与安装基准
→ 卡边连接器、光口和前止挡
→ 主机笼子与系统面板
拉环与锁止机构
→ 插入导向
→ 锁定
→ 解锁
→ 拔出其中任意一条链路失控，都可能出现模块可以单独装配，却无法在客户系统中稳定工作的问题。例如：
- 上盖看起来平整，但受骑乘式散热器压力后发生翘曲，导致TIM厚度不均；
- PCB孔位合格，但前止挡、卡边和连接器位置累积后插入深度不足；
- 拉环零件尺寸合格，但表面处理和装配累积后无法完全解锁；
- 光口外形合格，但毛刺、颗粒或保护包装不当影响光纤连接；
- 阳极膜覆盖了需要导电接触的区域，导致接地连续性下降。
所以图纸评审必须从功能闭环开始，再决定哪些尺寸需要收紧。
2. 散热上盖和热扩散件承担什么功能？
散热上盖既是结构件，也是热功能件。它需要把内部多个热源的热量汇集到模块顶部，再传给模块自带散热器、笼子上的骑乘式散热器或系统冷却结构。
2.1 热面不是一个平均高度
模块内部可能同时存在DSP、驱动器、激光器、TIA、硅光引擎和电源器件。它们的高度、面积、允许受力和热点分布不同，因此上盖内侧可能设计多个接触台、凹槽、铜嵌件或独立热扩散片。
制造评审应关注：
- 每个接触台相对于PCB或底座基准的高度；
- 多个接触区之间的共面性和尺寸链；
- 上盖外侧与系统散热器的有效接触区域；
- 加工、表面处理和装配后的最终平面度；
- 薄壁区域受夹持力和装配压力后的变形；
- 铜铝组合结构的连接方式和热循环可靠性。
OIF的可插拔光模块热界面规范指出，界面热阻会同时受到表面平面度、粗糙度、材料、热扩散和散热器法向力影响。因此，热面不能只用一个Ra或一个平面度数值定义。
2.2 真正需要控制的是最终装配状态
CNC夹具可能把薄壁上盖压平，但松夹后会回弹；阳极、化学镍或局部研磨也会改变膜厚、应力和最终高度。验收条件应明确：
- 机加工后还是表面处理后；
- 自由状态还是规定支撑状态；
- 单件状态还是与底座装配后；
- 测量整个上盖还是指定热接触区；
- 是否需要模拟TIM或散热器载荷。
这也是热接触面文章与本篇的分工：本篇确定热面在结构系统中的位置，具体平面度、粗糙度、TIM和装配压力则需要单独验证。
3. 精密底座和下壳体为什么是尺寸链中心？
底座通常承载PCB、光引擎、连接器、前面板、上盖和锁止机构，因此它往往是多个功能基准的汇合点。
3.1 典型功能基准
- PCB支撑面和固定孔；
- 光引擎或光学组件安装区域；
- 卡边连接器相对位置；
- 前止挡和笼子配合面；
- 模块侧壁、导向面和外形包络；
- 上盖定位面和紧固结构；
- 拉环转轴、卡扣或解锁件安装位置。
某个孔位的单项公差可能并不严，但如果它与PCB、连接器和前止挡共同决定插入深度，就可能成为CTQ。相反，一些非功能外观圆角即使尺寸偏差较大，也不一定影响模块性能。
3.2 薄壁与局部加强必须平衡
为了减重、释放内部空间和改善风道，壳体常使用薄壁、开槽、局部台阶和加强筋。结构越薄，越容易受到以下因素影响：
- 毛坯残余应力；
- 单侧大量去除材料；
- 夹具压紧和松夹回弹；
- 刀具磨损和切削热；
- 阳极或镀层应力；
- 上盖锁紧、散热器压力和笼子夹持。
因此，结构强度不能只靠增加壁厚解决，也不能只看自由状态尺寸。更合理的方法是通过毛坯路线、加工顺序、对称去除、夹具支撑和装配状态验证共同控制。
4. 前面板、光口和连接器接口为什么需要机械精度？
光纤耦合本身属于光学封装和光学组件企业的核心工艺，但模块外壳仍需为光口提供正确位置、保护空间和插拔路径。
需要评审的内容包括：
- MPO、MTP、LC或定制接口相对于模块外形的位置；
- 光口与PCB、光引擎和前止挡之间的尺寸链；
- 多端口之间的间距、壁厚和结构刚度；
- 连接器插入时的导向、止挡和侧向间隙；
- 光纤弯曲空间和内部避让区域；
- 毛刺、碎屑、清洗残留和包装防护。
高端口密度会压缩每个接口周围的结构余量。看似很小的毛刺或边缘磕碰，可能在单件尺寸测量中不明显，却会在连接器反复插拔或批量装配中暴露。
仲德可参与的是金属前面板、壳体、接口定位结构、清洗与保护包装，不应把业务范围描述成光纤阵列耦合或完整光学封装。
5. 拉环和锁止结构为什么不是装饰件？
拉环、转轴、解锁件、卡扣和壳体止挡共同形成一个动作链。它需要在有限空间内完成：
插入模块
→ 锁止结构进入笼子配合位
→ 模块保持定位
→ 拉动或转动拉环
→ 解锁件推动卡扣退出
→ 模块可被拔出典型风险包括：
- 转轴中心偏移，导致解锁行程不足；
- 拉环与前面板、光纤连接器或相邻端口干涉；
- 冲压件回弹或压铸件变形改变卡扣位置；
- 阳极、镀层或涂装使小间隙进一步缩小；
- 去毛刺不足造成动作卡滞；
- 强度足够但耐久循环后松动；
- 自由状态动作正常，装入笼子后受侧向力而失效。
OSFP规范把笼子锁止片、模块止挡和骑乘式散热器之间的机械关系分别定义，说明锁止动作必须与系统笼子一起验证，而不能只检查拉环零件本身。
6. 外部散热器与系统边界如何理解？
光模块顶部看到的鳍片可能属于两种不同边界：
- 模块集成散热器：散热结构是模块的一部分，随模块一起插拔；
- 系统骑乘式散热器：散热器安装在笼子或系统侧，通过弹簧载荷压在模块热面上。
两种架构对结构件的要求不同。
| 项目 | 模块集成散热器 | 系统骑乘式散热器 |
|---|---|---|
| 主要接口 | 散热器与模块壳体内部连接 | 模块热面、TIM、笼子与弹簧载荷 |
| 插拔影响 | 鳍片和外形随模块移动 | 散热器需允许模块滑入并稳定压紧 |
| 制造重点 | 鳍片、底板、连接、模块总包络 | 热面平面度、入口倒角、接触长度、受力变形 |
| 验证重点 | 模块自身风阻和热性能 | 模块、笼子、散热器和风道的系统组合 |
供应商应获得真实的散热器、笼子、风向和压紧条件。只加工一块看似平整的上盖，并不能证明模块在客户系统中具有稳定热性能。
7. 哪些尺寸是真正CTQ，哪些只是普通尺寸？
CTQ的判断标准不是“公差最小”，而是失控后是否会破坏功能闭环。
| 特性 | 通常的CTQ优先级 | 失控后的功能影响 |
|---|---|---|
| 热接触面平面度、粗糙度与最终高度 | 高 | TIM厚度不均、局部热阻和温升增加 |
| PCB与光引擎安装面相对位置 | 高 | 内部装配应力、光口或连接器错位 |
| 前止挡到卡边连接区域的尺寸链 | 高 | 插入深度、接触顺序和连接可靠性异常 |
| 光口相对模块外形的位置 | 高 | 光纤连接器干涉、偏位或防护不足 |
| 模块外形包络和导向面 | 高 | 无法插入、摩擦过大或相邻端口干涉 |
| 锁止接口和解锁行程 | 高 | 无法锁定、误松脱或无法拔出 |
| 接地和屏蔽接触区 | 高 | 电气连续性和EMI性能不稳定 |
| 表面处理膜厚与遮蔽边界 | 视功能而定 | 导热、接地、配合和最终尺寸变化 |
| 非功能外观圆角或隐蔽区域尺寸 | 通常较低 | 主要影响外观或加工便利性 |
7.1 公差应集中在功能闭环
把所有尺寸统一收紧，会提高加工时间、检测成本和报废风险，却不一定提高产品可靠性。更好的图纸策略是：
- 用基准体系连接热、连接器、光口和锁止接口；
- 对功能尺寸采用位置度、轮廓度、平面度或组合尺寸链；
- 对普通尺寸使用与工艺相匹配的经济公差；
- 明确表面处理前后和装配前后的验收状态；
- 对难以单件测量的功能，设计检具或装配验证。
8. 不同结构件适合什么制造路线？
样件和量产不一定使用同一条工艺路线。
| 零件 | 工程样件常用路线 | 稳定量产候选路线 | 需要保留的精加工内容 |
|---|---|---|---|
| 上盖 / 底座 | 整块铝材全CNC | 压铸、挤型、锻造或近净毛坯＋CNC | 热面、基准面、孔位、止挡、连接器接口 |
| 铝或铜热扩散件 | 板材或块材CNC | 冲压、锻造、挤型、铜铝组合结构 | 接触台、装配面、最终高度 |
| 外部散热器 | CNC快速验证 | 铝挤型＋切断＋局部CNC | 底面、安装孔、避让区和端部结构 |
| 拉环与锁止件 | CNC或快速成形 | 冲压、压铸、注塑或组合工艺 | 转轴、止挡和关键配合面 |
| 检具与装配治具 | CNC | CNC治具或模块化量产治具 | 基准模拟、装配状态和快速判定功能 |
8.1 从全CNC样件转向量产毛坯
典型路线可以是：
全CNC工程样件
→ 结构、装配和热路径验证
→ CTQ与基准冻结
→ 压铸 / 挤型 / 冲压 / 锻造毛坯试作
→ 关键功能面CNC精加工
→ 表面处理、清洗和装配
→ 小批试产与过程能力确认
→ 稳定量产转换毛坯后，残余应力、拔模斜度、分型线、毛坯余量和批次变化都可能重新影响CTQ，因此必须进行试产验证，不能把全CNC样件的结果直接复制到量产。
9. 哪些问题在样件阶段不明显，量产时才会暴露？
工程样件数量少、刀具新、操作人员关注度高，且常使用整块材料全CNC加工。进入批量后，风险会转移到过程波动和累计误差。
| 量产风险 | 为什么样件不明显 | 建议控制方法 |
|---|---|---|
| 薄壁变形逐批漂移 | 样件材料和装夹条件较单一 | 监控毛坯状态、加工顺序、夹具压力和放置时间 |
| 刀具磨损影响热面和孔位 | 样件通常使用新刀具 | 建立刀具寿命、补偿和关键尺寸趋势图 |
| 毛坯批次差异 | 全CNC样件没有压铸或挤型波动 | 定义来料基准、余量和毛坯关键特性 |
| 膜厚改变配合尺寸 | 样件可能采用简化处理 | 验证阳极、镀层和遮蔽后的最终尺寸 |
| 锁止尺寸链累积 | 单件手工修配容易掩盖问题 | 使用真实笼子或功能检具验证动作链 |
| 毛刺和颗粒污染 | 样件可被额外手工清理 | 定义去毛刺、清洗、检查和包装标准 |
| 自由状态合格但装配后翘曲 | 单件CMM没有模拟受力 | 增加装配状态、压紧状态或功能测试 |
| 图纸变更未同步 | 样件阶段沟通直接 | 建立版本、偏差许可和追溯管理 |
10. 仲德可参与哪些工作，业务边界在哪里？
仲德的价值不是替客户设计完整光模块，而是把已经定义的结构和功能要求转化为可制造、可检测、可追溯的零件和组件。
10.1 可参与的范围
- 铝、铜及其他金属壳体、底座、上盖和热扩散件；
- 压铸、挤型、锻造或其他毛坯后的关键功能面精加工；
- 外部散热器切断、底面、孔位和局部结构加工；
- 拉环、锁止相关零件与机械装配；
- 阳极、化学镍、涂装、局部遮蔽和导电接触区管理；
- 去毛刺、清洗、外观保护和定制包装；
- CMM检测、功能检具、尺寸链和CTQ控制；
- 工程样件、小批试产到稳定量产的工艺转换。
10.2 不应扩大的范围
- DSP、驱动器和高速电路设计；
- EML、硅光芯片和光器件制造；
- 光纤阵列主动或被动耦合核心工艺；
- 完整光模块的高速电气、光学和协议认证；
- IEEE、OIF或MSA符合性认证。
明确业务边界有助于客户把结构件DFM、毛坯路线、表面处理和检测问题交给合适的制造供应商，同时保留光电设计和系统验证责任。
11. RFQ阶段需要提供哪些输入？
| RFQ资料 | 制造评审目的 |
|---|---|
| 2D图纸和3D模型 | 确认基准、公差、薄壁、刀具可达性和检验方式 |
| 模块形态与MSA版本 | 确认OSFP、QSFP-DD或定制机械边界 |
| PCB、连接器、笼子和光口配套信息 | 建立真实装配尺寸链和干涉边界 |
| 总功耗、热点和热界面要求 | 识别热面、材料、TIM与装配载荷需求 |
| CTQ和验收状态 | 确认加工后、表面处理后或装配后验收 |
| 材料与毛坯路线 | 比较全CNC、压铸、挤型、冲压或组合方案 |
| 表面处理与遮蔽区域 | 保护导热面、接地区、配合面和关键尺寸 |
| 样件数量、年用量和爬坡计划 | 选择模具投入、设备节拍和检测方案 |
| 清洁、包装、追溯和特殊测试 | 防止颗粒、划伤、混料和批次失控 |
收到资料后，应先建立功能接口清单，再输出DFM问题、CTQ建议、毛坯路线、加工基准、检测方法和试产计划，而不是只按零件体积计算价格。
12. 常见问题
高速光模块通常包含哪些精密金属结构件？
常见结构件包括散热上盖或热扩散盖、下壳体或精密底座、外部散热器、前面板与光口定位结构、拉环、转轴、锁止件、屏蔽和接地接触区，以及样件和量产使用的装配治具与检具。不同OSFP、QSFP-DD或定制模块的零件数量和分件方式会变化，应以实际MSA版本和客户图纸为准。
光模块壳体中哪些尺寸通常属于CTQ？
通常需要优先评审热接触面的平面度、粗糙度和最终高度，PCB与光引擎安装面的相对位置，前止挡到卡边连接区的尺寸链，光口相对模块外形的位置，模块包络、锁止接口、接地接触区以及表面处理后的最终尺寸。CTQ不是公差最小的尺寸，而是失控后会破坏散热、装配、插拔、光学接口或EMI功能的特性。
光模块样件适合全CNC加工，量产也必须全CNC吗？
不一定。全CNC适合工程样件和设计频繁修改阶段，因为无需等待模具且便于快速验证。设计冻结和数量上升后，可根据零件形状、材料、年用量和CTQ改为压铸、挤型、冲压、锻造或其他近净成形毛坯，再对关键功能面进行CNC精加工。量产路线应通过试产验证，而不是只按单件加工成本决定。
向光模块结构件供应商询价时应提供哪些资料？
建议提供2D图纸和3D模型、模块形态与MSA版本、PCB和连接器配套信息、功耗与热点分布、热接触面和TIM要求、功能基准与CTQ、材料和毛坯路线、表面处理及遮蔽区域、自由状态或装配状态的验收条件、样件与年用量、清洁度、包装、追溯和验证要求。
