結論
高速光トランシーバーの構造部品は、受動的な外装ではありません。熱、機械、電気、光インターフェースを接続し、組立、挿入、取り外し、安定量産を成立させる機能システムです。

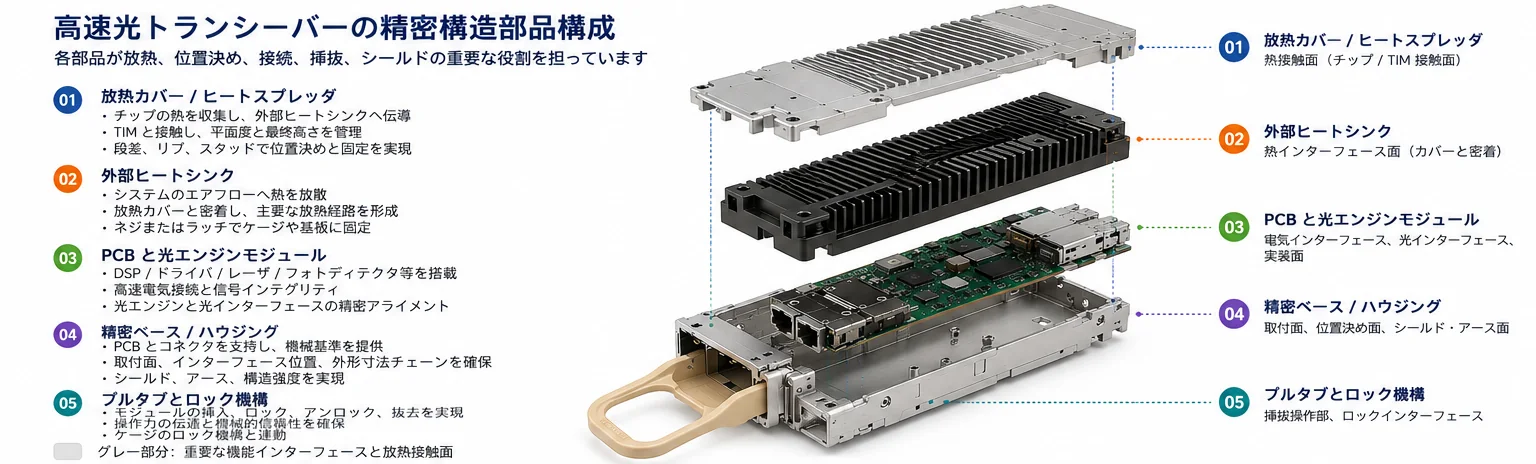

| 代表的な構造部品 | 主な機能 | 重要インターフェース / CTQ |
|---|---|---|
| 放熱カバー / ヒートスプレッダ | DSP、ドライバ、光エンジンの熱を集め、システム冷却側へ伝える | 接触面平面度、粗さ、局部パッド高さ、最終積上げ高さ |
| 下側ハウジング / 精密ベース | PCB、光エンジン、コネクタを支持し、モジュール外形を定義する | PCB基準、光エンジン基準、前方ストップ、カードエッジ位置、外形包絡 |
| 外部ヒートシンク | モジュール熱をシステム風路または他の冷却装置へ移す | 上蓋接触領域、風向、フィン形状、押付荷重 |
| フロント部 / 光ポート領域 | MPO、MTP、LC、カスタム光インターフェースを位置決めし保護する | 光ポート位置、肉厚、ポート間隔、バリ、清浄度 |
| プルタブ / 支点 / ラッチ部品 | 挿入、保持、解除、引抜きを行う | 支点位置、ストップ、ラッチ位置、強度、耐久、干渉 |
| シールド・接地領域 | 電気的連続性を確保しEMI漏れを抑える | 接触領域、導電面、アルマイトやめっきのマスキング境界 |
OSFP MSA Rev. 5.22とQSFP-DD Hardware Rev. 7.0は、モジュール、Cage、コネクタ、熱インターフェース、保持機構の機械・熱条件を規定しています。ハウジングは保護ケースではなく、プラガブルインターフェースの一部です。
1. 光トランシーバー構造部品を一般的な外装と考えてはいけない理由
一般的な外装は、内部部品を覆い、基本強度を満たせば機能します。高速光トランシーバーのハウジングは、複数の機能経路を同時に接続します。
内部発熱部品
→ ヒートスプレッダと放熱カバー
→ TIMまたは直接接触面
→ 内蔵ヒートシンクまたはライディングヒートシンク
PCBと光エンジン
→ 精密ベースと取付基準
→ カードエッジ、光ポート、前方ストップ
→ ホストCageとシステムベゼル
プルタブとラッチ機構
→ 挿入ガイド
→ 保持
→ 解除
→ 引抜きいずれかの経路が崩れると、単体では組み立てられても、顧客システムで安定して使えないモジュールになります。
- 上蓋は単体で平らでも、ライディングヒートシンク荷重で反り、TIM厚さが不均一になる；
- PCB穴は合格でも、前方ストップとカードエッジの累積誤差で挿入深さが不足する；
- プルタブ部品は寸法内でも、表面処理と組立公差の累積で解除できない；
- 光ポート外形は合格でも、バリや粒子がコネクタ挿入を妨げる；
- 導電接触部へアルマイトが入り、接地連続性が低下する。
図面レビューは機能ループから始め、その後に必要な精度を配分します。
2. 放熱カバーとヒートスプレッダの役割
放熱カバーは構造部品であると同時に熱機能部品です。内部の複数熱源から熱を集め、内蔵ヒートシンク、Cage側ライディングヒートシンク、または他のシステム冷却装置へ伝えます。
2.1 平均高さ一つでは管理できない
モジュール内部には、DSP、ドライバ、レーザー、TIA、シリコンフォトニクスエンジン、電源部品などが配置されます。高さ、面積、許容荷重、発熱分布が異なるため、上蓋内側には複数接触パッド、凹部、銅インサート、独立ヒートスプレッダを設ける場合があります。
製造レビューでは次を確認します。
- 各接触パッドのPCBまたはベース基準に対する高さ；
- 複数接触領域間の共面性と寸法チェーン；
- システムヒートシンクと接する外側有効面積；
- 加工、表面処理、組立後の最終平面度；
- クランプと押付荷重による薄肉部の変形；
- アルミ・銅複合構造の接合方法と熱サイクル信頼性。
OIFのプラガブル光モジュール熱インターフェース仕様では、界面熱抵抗が平面度、粗さ、表面材料、熱拡散、ヒートシンク法線荷重の影響を受けると説明されています。熱面をRa一つ、または平面度一つだけで定義することはできません。
2.2 最終組立状態を検査条件に合わせる
CNC治具で薄い上蓋を平らに固定しても、解放後に戻る場合があります。アルマイト、無電解ニッケル、局部仕上げも膜厚、応力、最終高さを変えます。検査条件では次を明確にします。
- 機械加工後か表面処理後か；
- 自由状態か規定支持状態か；
- 単品かベースとの組立状態か；
- 全上蓋か指定熱接触領域か；
- TIMまたはヒートシンク荷重を模擬するか。
本記事は構造システム内での熱面位置を整理します。平面度、粗さ、TIM厚さ、押付荷重は、別途熱インターフェースとして検証します。
3. 精密ベースが寸法チェーンの中心になる理由
ベースはPCB、光エンジン、コネクタ、フロント部、上蓋、ラッチ機構を支持するため、複数機能基準が集まる部品です。
3.1 代表的な機能基準
- PCB支持面と固定穴；
- 光エンジンまたは光学部品の取付領域；
- カードエッジ位置；
- 前方ストップとCage嵌合面；
- 側壁、ガイド面、外形包絡；
- 上蓋位置決めと締結部；
- 支点、ラッチ、解除部品の取付位置。
単独では一般公差の穴でも、PCB、コネクタ、前方ストップと組み合わさって挿入深さを決める場合はCTQになります。一方、非機能の外観Rは、変動しても性能へ影響しないことがあります。
3.2 薄肉と局部補強のバランス
軽量化、内部空間、風路のため、ハウジングには薄肉、ポケット、段差、リブが使われます。薄い構造は次の影響を受けやすくなります。
- 素材残留応力；
- 片側からの大量切削；
- クランプと解放後の戻り；
- 工具摩耗と切削熱；
- アルマイトまたはめっき応力；
- 上蓋締結、ヒートシンク圧力、Cage荷重。
強度を肉厚追加だけで解決せず、自由状態寸法だけで合否を判断しません。素材工程、加工順序、対称除去、治具支持、組立状態検証を組み合わせます。
4. フロント部、光ポート、コネクタインターフェースに機械精度が必要な理由
光ファイバー結合は光学パッケージングの中心工程ですが、金属構造部品には外部光インターフェースの位置決め、保護、挿入経路の確保が必要です。
レビュー項目は次のとおりです。
- モジュール外形に対するMPO、MTP、LC、カスタム光ポート位置；
- 光ポート、PCB、光エンジン、前方ストップの寸法チェーン；
- 多ポート構造の間隔、肉厚、剛性；
- コネクタ挿入時のガイド、ストップ、横方向隙間；
- 内部光ファイバー曲げ空間と干渉禁止領域；
- バリ、切粉、洗浄残り、包装保護。
ポート密度が高いほど、各インターフェース周辺の構造余裕は小さくなります。小さなバリや打痕は三次元測定で見落とされても、繰返し挿抜や量産組立で問題になります。
仲徳は金属フロント部、ハウジング、位置決め構造、洗浄、保護包装に対応できますが、光ファイバーの能動調芯や光学パッケージ全体を業務範囲として表現しません。
5. プルタブとラッチ機構が装飾部品ではない理由
プルタブ、支点、解除部品、ラッチ、ハウジングストップは動作チェーンを形成します。限られた空間で次の機能を成立させます。
モジュールを挿入
→ Cage保持部とラッチ
→ モジュール位置を保持
→ プルタブまたは解除機構を操作
→ ラッチを解除
→ モジュールを引き抜く代表的なリスクは次のとおりです。
- 支点位置ずれによる解除ストローク不足；
- ベゼル、光コネクタ、隣接ポートとの干渉；
- プレスのスプリングバックやダイカスト変形によるラッチ位置ずれ；
- アルマイト、めっき、塗装による作動隙間減少；
- バリ残りによる引っ掛かり；
- 静的強度は足りても繰返し後に緩む；
- 自由状態では動くがCage内側荷重で解除できない。
OSFP仕様は、Cageラッチ、モジュールストップ、ライディングヒートシンクの機械関係を個別に規定しています。解除機能はプルタブ単品ではなく、実際のCageと組み合わせて確認します。
6. モジュールとシステムヒートシンクの境界
プラガブルモジュール上部のフィンには二つの構成があります。
- モジュール一体ヒートシンク：冷却部品がモジュールの一部で、挿抜時に一緒に移動する；
- システム側ライディングヒートシンク：ヒートシンクをCageまたはホスト側へ設置し、ばね荷重でモジュール熱面へ押し付ける。
両者では製造要求が異なります。
| 項目 | モジュール一体ヒートシンク | システム側ライディングヒートシンク |
|---|---|---|
| 主なインターフェース | ヒートシンクとモジュールハウジングの内部接合 | モジュール熱面、TIM、Cage、ばね荷重 |
| 挿抜への影響 | フィンと外形全体がモジュールと移動 | ヒートシンクが挿入を許容し、安定荷重を与える |
| 製造重点 | フィン、ベース、接合、モジュール外形 | 熱面平面度、先端形状、接触長さ、荷重変形 |
| 検証重点 | モジュール風圧損失と熱性能 | モジュール、Cage、ヒートシンク、風路の組合せ |
製造サプライヤーには、実際のヒートシンク、Cage、風向、押付条件が必要です。上蓋単品の平面度だけでは、顧客システム内の熱性能を証明できません。
7. 真のCTQと一般寸法の違い
CTQは最小公差で決まるのではなく、管理不良で機能ループが破綻するかで判断します。
| 特性 | 一般的なCTQ優先度 | 管理不良時の機能影響 |
|---|---|---|
| 熱接触面の平面度、粗さ、最終高さ | 高 | TIM厚さむら、界面熱抵抗、温度上昇 |
| PCBと光エンジン取付面の相対位置 | 高 | 内部組立応力、光ポートまたはコネクタ位置ずれ |
| 前方ストップからカードエッジまでの寸法チェーン | 高 | 挿入深さ、接触順序、接続信頼性の異常 |
| モジュール外形に対する光ポート位置 | 高 | コネクタ干渉、位置ずれ、保護不足 |
| 外形包絡とガイド面 | 高 | 挿入不能、摩擦増加、隣接ポート干渉 |
| ラッチインターフェースと解除ストローク | 高 | 保持不能、誤解除、引抜き不能 |
| 接地・シールド接触部 | 高 | 電気的連続性とEMI性能のばらつき |
| 表面処理膜厚とマスキング境界 | 機能による | 放熱、接地、嵌合、最終寸法の変化 |
| 非機能外観Rまたは隠れ部一般寸法 | 通常は低い | 主に外観または加工性への影響 |
7.1 公差は機能ループへ集中する
全寸法を一律に厳しくすると、加工時間、検査費用、廃棄リスクが増えますが、信頼性向上とは限りません。より合理的な図面戦略は次のとおりです。
- 熱、コネクタ、光ポート、ラッチを一貫した基準系で結ぶ；
- 機能寸法へ位置度、輪郭度、平面度、寸法チェーンを使う；
- 一般寸法へ工程に合う経済公差を使う；
- 表面処理前後、組立前後の検査状態を明確にする；
- 単品測定で証明しにくい機能へ検査ゲージまたは組立検証を使う。
8. 構造部品ごとの製造工程
試作と量産で同じ工程を使う必要はありません。
| 部品 | 工程試作の一般ルート | 量産候補ルート | 残すべき精密加工 |
|---|---|---|---|
| 上蓋 / ベース | アルミブロックから全CNC | ダイカスト、押出、鍛造、ニアネット素材＋CNC | 熱面、基準面、穴、ストップ、コネクタ部 |
| アルミ・銅ヒートスプレッダ | 板材またはブロックCNC | プレス、鍛造、押出、アルミ・銅複合 | 接触パッド、取付面、最終高さ |
| 外部ヒートシンク | CNCによる迅速検証 | アルミ押出＋切断＋局部CNC | ベース面、取付穴、逃げ、端部構造 |
| プルタブ・ラッチ部品 | CNCまたは簡易成形 | プレス、ダイカスト、成形、複合工程 | 支点、ストップ、重要嵌合面 |
| 検査ゲージ・組立治具 | CNC | CNC治具またはモジュール式量産治具 | 基準再現、荷重状態、迅速機能判定 |
8.1 全CNC試作から量産素材へ移行する流れ
全CNC工程試作
→ 構造、組立、熱経路の検証
→ CTQと基準の凍結
→ ダイカスト / 押出 / プレス / 鍛造素材試作
→ 重要機能面のCNC仕上げ
→ 表面処理、洗浄、組立
→ 小ロット試産と工程能力確認
→ 安定量産新しい素材工程では、残留応力、抜き勾配、パーティングライン、加工余量、ロットばらつきがCTQへ影響します。全CNC試作の結果を量産へ直接コピーせず、試量産で検証します。
9. 試作では見えにくく量産で現れる問題
試作は数量が少なく、工具が新しく、作業者が追加確認を行い、ブロック材から全CNC加工することが多くあります。量産では工程ばらつきと累積誤差が中心リスクになります。
| 量産リスク | 試作で見えにくい理由 | 推奨管理 |
|---|---|---|
| 薄肉変形のロットドリフト | 試作の材料と段取りが限定される | 素材状態、加工順序、クランプ圧力、安定化時間を監視 |
| 工具摩耗による熱面・穴位置変化 | 試作では新しい工具を使う | 工具寿命、補正、CTQトレンドを設定 |
| 素材ロット差 | 全CNC試作には鋳造・押出ばらつきがない | 受入基準、加工余量、素材CTQを定義 |
| 膜厚による嵌合変化 | 試作では表面処理を簡略化する場合がある | アルマイト、めっき、マスキング後の最終寸法を検査 |
| ラッチ寸法チェーン累積 | 手修正で問題が隠れる | 実Cageまたは機能ゲージで動作確認 |
| バリ・粒子汚染 | 試作では特別な手作業洗浄を行う | バリ取り、洗浄、検査、包装標準を定義 |
| 自由状態合格、組立後反り | 単品CMMでは荷重を再現しない | 組立状態、拘束状態、機能検証を追加 |
| 図面変更の不同期 | 試作段階は直接連絡が多い | 版数、特採、ロット追跡を管理 |
10. 仲徳が対応できる範囲と業務境界
仲徳は光トランシーバー全体を設計するのではなく、定義された構造・機能要求を、製造可能、検査可能、追跡可能な部品と組立品へ変換します。
10.1 対応可能な範囲
- アルミ、銅、その他金属のハウジング、ベース、上蓋、ヒートスプレッダ；
- ダイカスト、押出、鍛造などの素材後の重要機能面加工；
- 外部ヒートシンクの切断、ベース面、穴、局部形状加工；
- プルタブ、ラッチ関連部品と機械組立；
- アルマイト、無電解ニッケル、塗装、局部マスキング、導電接触部管理；
- バリ取り、洗浄、外観保護、専用包装；
- CMM検査、機能ゲージ、寸法チェーン、CTQ管理；
- 工程試作、小ロット試産から安定量産への工程移行。
10.2 過大表現しない範囲
- DSP、ドライバ、高速電気回路設計；
- EML、シリコンフォトニクスチップ、光デバイス製造；
- 光ファイバーアレイの能動・受動調芯中心工程；
- 完成光モジュールの高速電気、光学、プロトコル認証；
- IEEE、OIF、MSA適合認証。
業務境界を明確にすることで、構造DFM、素材工程、表面処理、検査を適切な製造サプライヤーへ任せ、光電設計とシステム検証責任を顧客側に残せます。
11. RFQ段階で必要な入力情報
| RFQ情報 | 製造レビューの目的 |
|---|---|
| 2D図面と3Dモデル | 基準、公差、薄肉、工具アクセス、検査方法を確認 |
| モジュール形態とMSA版数 | OSFP、QSFP-DD、カスタムの機械境界を確定 |
| PCB、コネクタ、Cage、光ポート情報 | 実際の組立寸法チェーンと干渉境界を構築 |
| 総消費電力、ホットスポット、熱面要求 | 熱面、材料、TIM、押付荷重を確認 |
| CTQと検査状態 | 加工後、表面処理後、組立後のどこで合否判定するか確認 |
| 材料と素材工程 | 全CNC、鋳造、押出、プレス、複合工程を比較 |
| 表面処理とマスキング範囲 | 熱面、接地面、嵌合面、重要寸法を保護 |
| 試作数量、年間数量、立上げ計画 | 金型投資、設備能力、検査方法を選定 |
| 清浄度、包装、トレーサビリティ、特別試験 | 汚染、傷、混入、ロットばらつきを防止 |
最初に機能インターフェース一覧を作成し、その後にDFM課題、推奨CTQ、素材工程、加工基準、検査方法、試産計画を提示します。部品体積だけで見積もると、実際の製造リスクを見落とします。
12. よくある質問
高速光トランシーバーにはどのような精密金属構造部品が使用されますか？
代表的な部品は、放熱カバーまたはヒートスプレッダ、下側ハウジングまたは精密ベース、外部ヒートシンク、フロント部と光ポート位置決め構造、プルタブ、支点、ラッチ部品、シールドおよび接地接触部、試作と量産で使用する組立治具と検査ゲージです。部品分割はOSFP、QSFP-DD、カスタム構造によって異なるため、適用MSA版数と顧客図面で確認します。
光トランシーバーハウジングでは、どの寸法が通常CTQになりますか？
熱接触面の平面度、粗さ、最終高さ、PCBと光エンジン取付基準の相対位置、前方ストップからカードエッジ領域までの寸法チェーン、モジュール外形に対する光ポート位置、挿入外形、ラッチインターフェース、接地接触部、表面処理後の最終寸法を優先して評価します。CTQは単に最も厳しい公差ではなく、管理不良によって放熱、組立、挿抜、光インターフェース、EMI機能を失う特性です。
光トランシーバーの試作には全CNC加工が適していますが、量産も全CNCが必要ですか？
必ずしも全CNCが必要ではありません。全CNCは金型を待たずに形状変更へ対応できるため、設計変更が多い試作段階に適します。設計凍結後に数量が増える場合は、形状、材料、年間数量、CTQに応じてダイカスト、押出、プレス、鍛造などのニアネット素材へ移行し、重要機能面だけをCNC仕上げする方法があります。量産工程は単価だけで決めず、試量産で検証します。
光トランシーバー構造部品のRFQでは、どのような情報を提供すべきですか？
2D図面と3Dモデル、モジュール形態とMSA版数、組み合わせるPCBとコネクタ情報、消費電力とホットスポット分布、熱接触面とTIM要求、機能基準とCTQ、材料と素材工程、表面処理とマスキング範囲、自由状態または組立状態の検査条件、試作数量と年間数量、清浄度、包装、トレーサビリティ、検証要求を提示します。
