結論

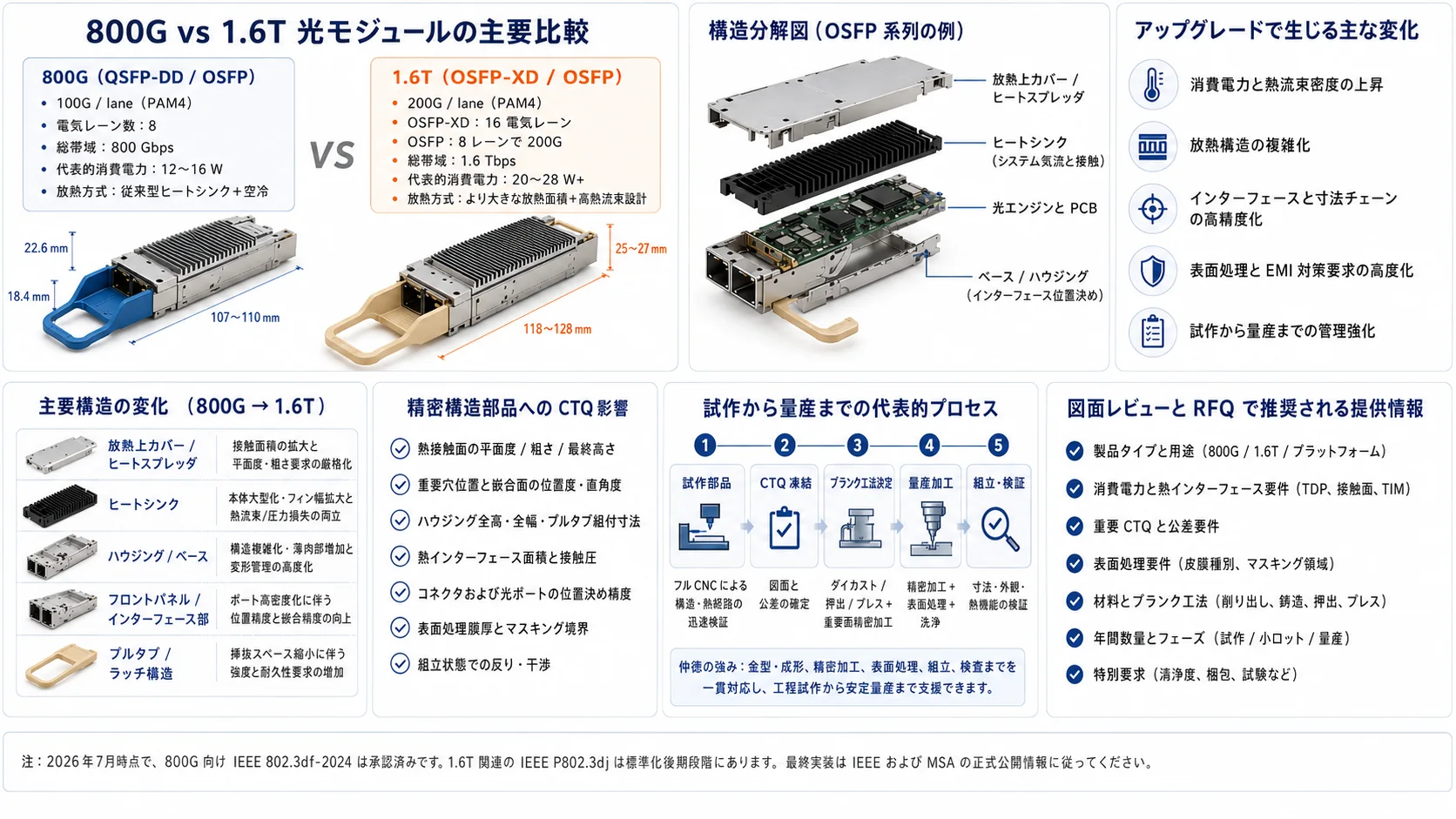

800Gと1.6Tの違いは総帯域から始まりますが、外形寸法だけの差ではありません。帯域の増加は、次のインターフェース全体に影響します。
スイッチASICとホストSerDes
→ PCB伝送路とコネクタ
→ モジュールカードエッジ
→ DSP、ドライバ、光エンジン
→ 光ファイバーインターフェース
→ 筐体、ヒートスプレッダ、TIM、システムヒートシンク| 比較項目 | 800Gの一般的な方式 | 1.6Tの主要方式 | 構造部品・製造への影響 |
|---|---|---|---|
| 総帯域 | 800 Gb/s | 1.6 Tb/s | 1ポート当たり帯域が2倍になり、内部実装密度が上がる |
| ホスト電気インターフェース | 一般に8本の100G級PAM4 | 一般に8本の200G級PAM4、または16本の100G級 | カードエッジ、コネクタ、PCB、公差への感度が高まる |
| 主な形態 | OSFP800、QSFP-DD800 | OSFP1600/OSFP224、QSFP-DD1600、OSFP-XD | 同じファミリー名でも機械・電気互換とは限らない |
| 熱設計 | 導入実績が増え、冷却方式が比較的成熟 | 総発熱とホットスポット密度がより厳しい場合が多い | 熱面、剛性、風路、試験を再評価する必要がある |
| 標準成熟度 | IEEE 802.3df-2024承認済み | 2026年8月時点でIEEE P802.3djは標準化終盤 | 版数管理と設計凍結が重要 |
| 量産リスク | 工程・試験エコシステムが成熟 | コネクタ、光エンジン、放熱、試験方式が発展中 | 試量産検証と変更管理を省略できない |
IEEE 802.3df Task Forceは2024年に800 Gb/s Ethernet規格作業を完了しました。一方、1.6 Tb/s Ethernetを扱うIEEE P802.3djは2026年も後期ドラフトと投票作業を継続しています。したがって、800Gは相互接続と量産の基盤がより成熟していますが、1.6Tでは採用ドラフト、MSA版数、ホストプラットフォーム、モジュール実装を明確にする必要があります。
1. 800Gと1.6Tは何を示しているのか
800Gと1.6Tは、モジュールまたはリンクの合計データレートです。モジュール内部に800Gまたは1.6Tの単一レーンがあるという意味ではありません。高速プラガブルモジュールは、総帯域を複数の電気レーンと光レーンに分割します。
1.1 800Gの一般的な実装
800Gのホスト側は、8本の100G級PAM4電気レーンが一般的です。光側は距離と製品仕様により、8本の並列光レーン、より高速な4本の光レーン、波長多重、複数の独立サブインターフェースなどを採用できます。電気レーン数と光レーン数を同じと決めつけてはいけません。
1.2 1.6Tの二つの主要ホストインターフェース
ルートA：8本の200G級電気レーン
8 × 200G級電気レーン ≈ 1.6T総帯域OSFP1600、OSFP224、QSFP-DD1600などがこの方向です。レーン数を8本に保つ一方、1レーン当たりの信号速度、損失、クロストーク、等化条件がより厳しくなります。
ルートB：16本の100G級電気レーン
16 × 100G級電気レーン ≈ 1.6T総帯域OSFP-XDは電気レーン数を増やして高帯域化します。コネクタ、カードエッジ、機械構造が標準OSFPと異なるため、相互挿入はできません。
OSFP MSAによると、標準OSFPは8本の高速電気レーンで8×50G、8×100G、8×200Gに対応します。OSFP-XDは16本のレーンを持ち、機械・電気仕様は別規格です。QSFP-DD MSAもQSFP-DD、QSFP-DD800、QSFP-DD1600を、それぞれ8本の50G級、100G級、200G級レーンで定義しています。
2. 800Gと1.6Tでは標準と製品段階がどう違うか
2.1 800Gは標準化後の量産展開段階
IEEE Std 802.3df-2024は800 Gb/s EthernetのMACパラメータと関連物理層を規定しています。800G OSFPとQSFP-DDはAIクラスタやデータセンタースイッチで広く使用されています。製造サプライヤーにとっては、次の基盤が比較的整っています。
- モジュール、Cage、コネクタ、放熱のリファレンス設計；
- 寸法治具、挿抜試験、熱試験方法；
- 筐体、熱上蓋、プルタブ、表面処理の供給経験；
- 顧客図面管理は必要だが、未知リスクは比較的少ない。
2.2 1.6Tは製品化が進む一方、エコシステムは収束中
2026年8月時点でIEEE P802.3djは後期ドラフトとSA投票段階にありますが、すべての1.6T実装を同一とみなすことはできません。製品シリーズとサンプルはすでに存在し、例えばInnoLightのAI・データセンター製品群には800Gと1.6Tが掲載されています。一方、DSP、シリコンフォトニクスまたはEML、光ファイバー接続、熱設計はメーカーごとに異なります。
そのため、図面に「1.6T OSFP」とだけ記載しても、正確な見積には不足します。次を確認する必要があります。
- OSFP1600、OSFP224、QSFP-DD1600、OSFP-XD、または別仕様；
- ホスト側が8×200G級か16×100G級か；
- 光側がDR8、2×DR4、FR4、2×FR4、または別方式か；
- 800Gポートやモジュールとの後方互換性；
- 一体型ヒートシンク、フラットトップ、RHS方式のどれか；
- 適用するMSA版数と顧客仕様。
3. OSFP、QSFP-DD、OSFP-XDの違い
| 形態 | 高速電気レーン | 800G方式 | 1.6T方式 | 製造レビューの重点 |
|---|---|---|---|---|
| OSFP / OSFP800 / OSFP1600 | 8 | 8×100G | 8×200G | 一体・外付け放熱、カードエッジ、前方ストップ、Cageとコネクタ公差 |
| QSFP-DD800 / QSFP-DD1600 | 8 | 8×100G | 8×200G | より小さい外形内での信号、熱、構造バランス |
| OSFP-XD | 16 | 高密度構成に対応 | 16×100Gで1.6T | 独立コネクタとカードエッジ、OSFPと非互換 |
3.1 同じフォームファクターファミリーでも直接置換とは限らない
OSFP MSA Rev 5.1はOSFP1600専用のカードエッジ、コネクタ、機械公差を定義しています。OSFP1600はOSFPファミリーですが、従来ポートで1.6T動作を保証できるわけではありません。挿入、電源、信号品質、最悪公差を個別に確認します。
3.2 小型部品でも加工が簡単とは限らない
QSFP-DDは高い前面ポート密度を実現しますが、コンパクトな外形はヒートシンク高さ、筐体肉厚、内部光学スペース、プルタブ機構を制限します。一つの構造体が次を兼ねる場合があります。
- 熱拡散と外部ヒートシンク接触；
- EMIシールドと接地；
- PCBと光エンジンの位置決め；
- 挿入ガイド、前方ストップ、ラッチ；
- 光ファイバーインターフェース保護；
- ラベル、シリアル番号、トレーサビリティ。
部品が小さくなっても公差余裕が増えるわけではなく、むしろ寸法チェーンの余裕が減る場合があります。
4. 1.6Tの消費電力は800Gの2倍になるのか
帯域だけで消費電力を比例計算することはできません。
1.6Tは新しいプロセスノード、DSP、シリコンフォトニクス、ドライバ技術によりビット当たり電力を下げられる可能性があります。一方、総帯域と実装密度が上がるため、モジュール総発熱、局部温度、単位面積熱流束が増える場合があります。熱設計では次を同時に扱います。
総消費電力
+ ホットスポット位置と面積
+ 内部熱拡散経路
+ 筐体とヒートスプレッダ材料
+ TIM熱伝導率と圧縮厚さ
+ 熱面の平面度と粗さ
+ システムヒートシンクと風量
+ 吸気温度と高度
= 接合温度・ケース温度余裕4.1 高帯域化で発熱位置が変わる
800Gから1.6Tへの移行で、次の発熱が増加または移動する可能性があります。
- DSPとSerDes；
- レーザー、ドライバ、TIA、光エンジン；
- 電源変換と管理デバイス；
- コネクタと電源接点の温度上昇；
- モジュール前後の温度差。
したがって、熱上蓋は一つの平均高さだけでは管理できません。複数接触台、薄肉部、組立基準の相対位置がCTQになります。
4.2 熱接触面は定義された最終状態で検査する
表面処理、組立プリロード、薄肉変形、測定クランプは熱面を変化させます。検査状態を次のように明確にします。
- 機械加工後；
- 表面処理後；
- 自由状態；
- 組立状態；
- 規定温度と支持条件。
CNC治具内で平面でも、Cage挿入とTIM荷重後に均一接触を維持できるとは限りません。
5. 構造部品は具体的にどう変わるか
5.1 筐体と上蓋は多機能インターフェースになる
高速光トランシーバー筐体は複数システムを同時に接続します。
外部ヒートシンク / RHS
↕
熱上蓋、ヒートスプレッダ、モジュール筐体
↕
DSP、光エンジン、レーザー、内部TIM
↕
PCB、カードエッジ、ホストコネクタ
↕
Cage、前面パネル、ラッチ、光ファイバーインターフェース1.6Tで増えるのは単一の厳しい寸法ではなく、インターフェース間の結合です。熱接触台高さの変更はモジュール全高と挿抜に影響し、筐体剛性の増加は光学部品スペースを減らし、膜厚はカードエッジ周辺の接地と組立寸法を変えます。
5.2 プルタブ、ラッチ、前方ストップは機能寸法
完全挿入は、モジュール前方ストップ、Cageストップ、カードエッジ位置、コネクタ座面、ラッチ機構の組合せで決まります。一つでもずれると次が発生します。
- 電気接点のかみ合い不足；
- 異常な挿入力；
- ラッチ不完全；
- 前面位置の変化；
- 外部ヒートシンク接触位置のずれ。
これは筐体全長一つではなく、機能寸法チェーンです。
5.3 EMIと接地は表面処理に影響する
信号速度が上がると、筐体接地連続性、Cageフィンガー接触、マスキング、接触抵抗が重要になります。アルマイトは耐食性と外観を改善しますが、絶縁膜を全接地点に形成できません。無電解ニッケルまたは導電露出面も、境界、膜厚、最終検査方法を定義します。
6. 本当のCTQはどれか
CTQは図面上で最も小さい公差の寸法ではありません。帯域、熱、挿抜、組立、EMI、信頼性に影響する特性です。
| CTQ分類 | 代表特性 | 異常時の影響 | 推奨検証 |
|---|---|---|---|
| 熱インターフェース | 平面度、粗さ、最終高さ、局部段差、表面状態 | TIM過厚、部分非接触、ホットスポット上昇 | CMM/平面測定、粗さ、圧力印迹、熱試験 |
| 電気接続 | 前方ストップとカードエッジ、カード厚、コネクタ位置 | 接触不足、信号異常、挿抜不良 | 機能ゲージ、CMM、実コネクタ挿抜 |
| 光エンジン・PCB基準 | 取付面平行度、穴位置、位置決めピン、輪郭 | 光結合ずれ、はんだ応力、組立干渉 | CMM、組立検証、光学機能試験 |
| 外形包絡 | 高さ、幅、重要輪郭、プルタブ可動域 | Cageや隣接ポート干渉 | MSAゲージ、実Cage確認 |
| EMI・接地 | 導電面、膜厚、マスキング境界、導通 | シールド低下、接触抵抗増加 | 膜厚、境界、導通、EMI試験 |
| 構造安定 | 薄肉厚さ、自由状態反り、組立変形 | 熱面ずれ、光学応力、挿抜抵抗 | 自由状態と組立状態の比較 |
| 清浄度・表面 | バリ、粒子、接着剤残り、傷、光ポート保護 | 汚染、短絡、熱面損傷 | 顕微鏡、清浄度、包装確認 |
一般寸法とCTQの違い
ラベル凹部の長さは公差が小さくても機能影響が限定的な場合があります。一方、比較的広い公差の前方ストップ位置が、コネクタかみ合いとヒートシンク接触を支配する場合があります。優先順位は次で判断します。
機能影響
× 失敗重大度
× 工程変動感度
× 検出難易度
= 管理優先度7. 精密構造部品の調達と仲徳の加工範囲に何を意味するか
800Gから1.6Tへの移行で仲徳が扱うのは伝送プロトコルそのものではありません。デバイス構成、電力密度、インターフェースの変化が機械構造と量産管理へどのように波及するかが、実際の加工テーマになります。特に重要なのは次の五点です。
熱インターフェースの感度上昇
+ 機能基準間の結び付き強化
+ 薄肉変形に対する余裕の縮小
+ 表面処理境界の複雑化
+ 試作から量産までの検証厳格化7.1 どの部品が実際の加工案件になるか
| 代表部品 | 一般的な製造ルート | 重要な加工・検証項目 | 仲徳が対応できる範囲 |
|---|---|---|---|
| アルミ上筐体または熱伝導上蓋 | 試作は総削り、量産はダイカストまたは押出材にCNC加工 | 熱接触面、最終高さ、薄肉反り、穴位置、外形包絡 | 素材ルート検討、精密CNC、表面処理、CMM測定 |
| 精密下筐体またはベース | 板材CNC、ダイカスト後加工、複合工法 | PCB、光エンジン、コネクター、筐体間の取付基準 | 機能面加工、公差連鎖管理、組立状態確認 |
| アルミまたは銅のヒートスプレッダー | 板材または棒材からのCNC加工 | 平面度、粗さ、厚さ、局部段差、組立接触 | アルミ・銅加工、熱界面仕上げ、洗浄、寸法検査 |
| 外付けヒートシンクまたは取付板 | アルミ押出材に局部CNC加工 | 取付面、穴位置、重要輪郭、フィン保護、陽極後寸法 | 押出材二次加工、バリ取り、陽極処理、最終検査 |
| プルタブ、ラッチ、支持構造 | プレス、CNC、複合工法 | 挿抜、前方ストップ、ロック、可動隙間、バリ | 重要嵌合面加工、組立、機能寸法確認 |
| 試作・量産用ゲージ | アルミ、鋼、エンジニアリングプラスチック | MSA包絡、組立模擬、重要位置、測定再現性 | 治具、検具、組立補助工具の製作 |
すべての部品を総削りで量産する必要はありません。試作数量、年間数量、CTQ、金型投資、設計成熟度を踏まえて製造ルートを選定します。重要なのは特定の工法を押し付けることではなく、素材、精密加工、表面処理、組立、検査を同じ機能基準でつなぐことです。
7.2 試作と量産で同じ工法を使い続ける必要はない
設計変更が多い初期段階では、総削り加工が短期間の修正と機能検証に向いています。設計と数量が安定した後も総削りを続けると、コストやタクトの面で最適とは限りません。一般的な移行例は次の通りです。
無垢材からのCNC試作
→ 外形、組立、熱界面を検証
→ CTQと公差連鎖を確定
→ ダイカスト、押出材などの成形素材を評価
→ 重要機能面をCNC仕上げ
→ 表面処理と局部マスキング
→ 組立、CMM、機能ゲージで確認
→ 小ロット試作と工程能力確認この流れは、仲徳の金型、成形、精密加工、研磨、表面処理、組立、検査を組み合わせる体制と整合します。すべての工程を一社へ集約すること自体が目的ではありません。サプライヤー間の基準ずれ、皮膜厚補正の漏れ、異常責任の不明確化、試作ノウハウを量産へ移せない問題を減らすことが目的です。
7.3 仲徳が対応できる範囲と、対応範囲外を明確にする
仲徳は、金属筐体、精密ベース、ヒートスプレッダー、ヒートシンク取付構造、成形素材の機能面仕上げ、表面処理、局部マスキング、洗浄、部品組立、CMM測定、試作から量産までのCTQ管理に対応できます。
一方、仲徳をDSPや光チップの設計企業として表現すべきではありません。EMLやシリコンフォトニクスチップの製造、光ファイバー結合の中核工程、高速電気設計、IEEEまたはMSA認証、完成トランシーバーの光電性能認定は対応範囲外です。製造境界を明確にすることで、図面レビュー、見積範囲、品質責任を一致させることができます。
8. 試作合格後に量産で問題が出る理由
1.6T試作は、経験者が低いタクトで補正と全数検査を行うことが多く、量産では次の変動が発生します。
- 押出材、板材、ダイカストロットの残留応力差；
- 深いキャビティと薄肉の連続加工による温度上昇と工具摩耗；
- 多工程チャックによる基準変換；
- アルマイト、無電解ニッケル、マスキングロットによる最終高さ変化；
- プルタブ、スプリング、TIM、締結部品のロット差；
- CMMプログラム、クランプ、測定者差；
- 洗浄、包装、輸送による熱面・光面損傷。
最も危険なのは、単品が明確に不合格になることではなく、各部品が個別上限に近づき、組立寸法チェーンの余裕をすべて消費する状態です。
量産承認に必要な四つの証拠
- 製品証拠： CTQと機能寸法チェーンが凍結されている；
- 工程証拠： 設備、治具、工具、表面処理ルートが繰返し可能；
- 測定証拠： 検査システムが実変動を識別できる；
- 機能証拠： 熱、挿抜、組立、EMI、信頼性検証に合格している。
9. DFMレビューでサプライヤーが確認する項目
9.1 素材と加工ルート
- 押出材、板材CNC、ダイカスト、プレス組立のどれが適切か；
- 大量除去と安定化後に熱接触面を仕上げるか；
- 荒加工、応力除去、半仕上げ、最終仕上げを分離するか；
- 薄肉、深溝、フィンを安定タクトで加工できるか；
- 加工、表面処理、組立、検査で同じ基準体系を維持できるか。
9.2 表面処理とマスキング
- 導電、絶縁、耐食、外観を要求する領域；
- 熱接触面に膜を許容するか；
- カードエッジ、接地面、ねじ、精密穴、組立基準のマスキング；
- 膜厚を最終寸法チェーンへどう入れるか；
- 処理後に平面度、粗さ、重要寸法を再検査するか。
9.3 検査と機能検証
- CMM検査が自由状態か組立模擬状態か；
- 実Cage、コネクタ、RHSゲージが必要か；
- 圧力印迹、熱抵抗、システム温度で熱接触を確認するか；
- 挿入力、ラッチ、解除、寿命をどう検証するか；
- EMI、接地導通、清浄度を誰が検証するか。
10. 1.6T構造部品RFQに必要な入力
| RFQ資料 | 必要内容 | 不足時のリスク |
|---|---|---|
| 製品定義 | OSFP1600、OSFP224、QSFP-DD1600、OSFP-XD、カスタム | 誤ったインターフェースとゲージ |
| 適用版数 | MSA、IEEEドラフト、顧客仕様 | 図面とプラットフォーム不一致 |
| 2D・3D | 基準、GD&T、材料、最終状態、重要輪郭 | 工程・検査計画を確立できない |
| ホストインターフェース | 8×200G級または16×100G級、コネクタとCage型式 | カードエッジと前方ストップ不明 |
| 熱入力 | 総電力、ホットスポット、ケース目標、TIM、荷重、風量 | 材料、平面度、放熱方式を選べない |
| 光学構成 | DR8、2×DR4、FR4、2×FR4、その他 | 光ポートと内部組立境界が不明 |
| 表面処理 | 種類、膜厚、導電部、マスク境界、外観 | 寸法、接地、熱面異常 |
| 検証 | CMM、粗さ、挿抜、熱、EMI、信頼性、清浄度 | 必要な検証費用が見積に入らない |
| 数量・段階 | 試作、EVT/DVT/PVT、年間数量、タクト | 素材・工程ルートの選択ミス |
| 変更規則 | 材料、設備、治具、処理ライン、プログラム変更 | 試作知見を安定量産へ移行できない |
11. 800Gから1.6Tへの設計変更をどう評価するか
成熟した800Gプラットフォームを1.6Tへ更新する場合、CNCプログラムの変更より先にインターフェース差分表を作成します。
標準とフォームファクター
→ ホスト電気インターフェースとコネクタ
→ 光学構成
→ 電力とホットスポット
→ 外形と風路
→ 機能基準と寸法チェーン
→ 材料、加工、表面処理
→ 検査と信頼性仲徳に必要なのは「1.6T筐体を加工できる」と広く表現することではありません。顧客の図面、電力分布、組立状態、検証範囲を確認し、それらを測定可能・追跡可能なCTQへ変換する能力です。熱面、コネクタ位置、光エンジン基準、挿抜機構、表面処理を一つの機能寸法体系で管理して初めて、試作から安定量産へ移行できます。
よくある質問
1.6T光トランシーバーは800Gモジュールを単純に2倍速くしたものですか？
いいえ。総帯域は800 Gb/sから1.6 Tb/sへ増えますが、ホスト電気インターフェース、SerDes速度、DSPと光エンジン構成、コネクタ損失、熱経路、機械公差、試験方法が変わる可能性があります。8本の200G級、16本の100G級、または別の実装方式を前提に再評価し、800Gの条件を単純に2倍してはいけません。
1.6T光トランシーバーは必ずOSFPを使用しますか？
必ずしもOSFPだけではありません。OSFP1600またはOSFP224は主要ルートですが、QSFP-DD1600も8本の200G級電気レーンで1.6Tに対応します。OSFP-XDは16本の100G級レーンで1.6Tを実現できます。選定はスイッチのポート密度、コネクタとPCB能力、放熱空間、消費電力、保守性、エコシステム互換性によって決まります。
1.6Tモジュールの消費電力は800Gの必ず2倍になりますか？
必ず2倍になるわけではありません。総消費電力はDSP、光学方式、伝送距離、レーザー、ドライバ、パッケージ、プロセスノードで変わります。ビット当たり電力が下がっても、帯域増加によりモジュール総発熱または局部熱流束が増える場合があります。実際の発熱分布、風量、吸気温度、TIM、許容ケース温度で検証する必要があります。
1.6T構造部品のRFQにはどのような資料が必要ですか？
モジュール形態とMSA版数、2Dと3D図面、ホスト電気インターフェース、光学構成、総消費電力とホットスポット分布、熱接触面とTIM、風向と風量、Cageとコネクタ型式、機能基準、表面処理、組立状態、CTQ、試作と量産数量、熱、挿抜、EMI、信頼性の検証要求を提示します。
