本文内容
直接结论
直接芯片液冷和浸没式液冷解决的是同一个问题：把高功率IT设备产生的热量更有效地传递给液体。但它们改变服务器和数据中心的方式完全不同。
**直接芯片液冷（Direct-to-Chip，D2C）**是在CPU、GPU、加速器或高带宽存储器等高热流密度部件上安装冷板。冷却液只进入受控管路和冷板内部，不直接接触电路板。服务器通常仍保留一定空气冷却能力。
**浸没式液冷（Immersion Cooling）**是把服务器主板或专用IT设备放入绝缘冷却液中。冷却液直接接触大量电子元件，空气风扇、传统散热器和标准机柜结构可能被重新设计。
ASHRAE AI数据中心框架将D2C、浸没式液冷、CDU、冷板、歧管、槽体和控制系统放在完整技术冷却系统中评估。OCP浸没式IT设备设计指南则强调，浸没式方案不仅改变散热方式，也会影响材料、机械结构、电子设计、连接和维护。
因此，不能只比较“谁散热更强”，而应比较：
- 是否需要保留现有服务器和机架；
- 液体接触哪些部件；
- 剩余热量怎样处理；
- 服务器怎样维护和更换；
- 冷却液和材料怎样验证；
- 系统有哪些可采购、可制造、可检测的模块；
- 数据中心是否具备相应的基础设施和运维能力。

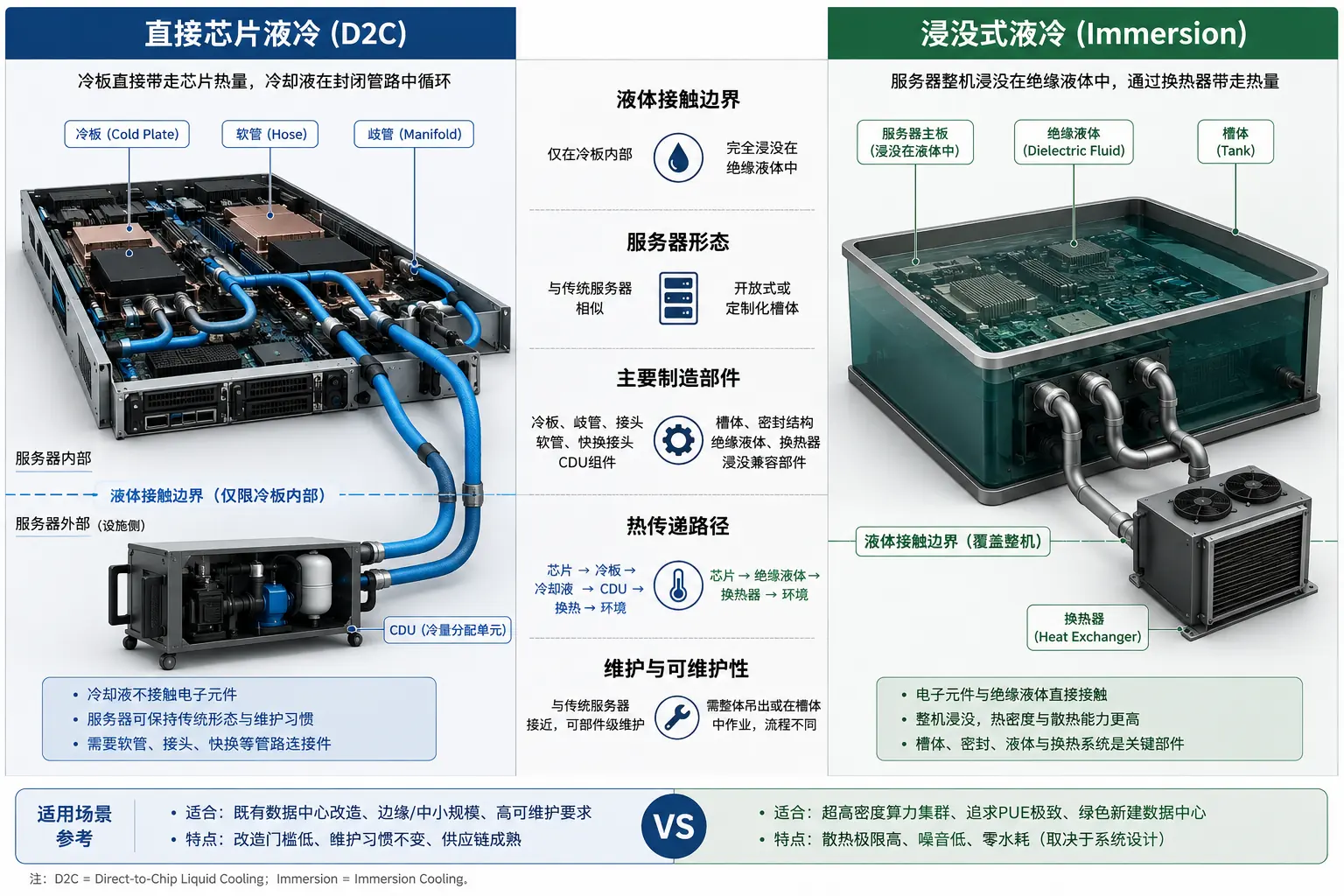

直接芯片液冷将冷却液限制在冷板和管路内部；浸没式液冷则让服务器电子部件直接接触绝缘冷却液。
1. 两种液冷架构的核心区别
| 对比项目 | 直接芯片液冷 | 浸没式液冷 |
|---|---|---|
| 冷却液接触范围 | 冷板、管路、歧管、CDU内部 | 大量电子元件和槽体内部 |
| 主要热接口 | 芯片与冷板接触面 | 电子元件与绝缘液体直接接触 |
| 服务器形态 | 可保留接近标准的服务器结构 | 常需要专用布局、槽体或密闭机箱 |
| 空气冷却 | 通常仍处理剩余热量 | 可大幅减少，但要看设备设计 |
| 主要流体部件 | 冷板、软管、快接、歧管、CDU | 槽体、泵、换热器、液体分配和回收 |
| 材料兼容重点 | 接液金属、密封件、管路和冷却液 | 电子元件、塑料、胶黏剂、电缆、标签和绝缘液体 |
| 维护方式 | 可按服务器或冷板模块维护 | 需要液体排放、滴液管理和浸没设备流程 |
| 精密加工重点 | 冷板、歧管、阀块、接头座和接口件 | 槽体模块、泵阀块、换热器接口和结构件 |
2. 直接芯片液冷的热传递路径
D2C的典型热传递路径是：
芯片 → TIM → 冷板底板 → 内部流道 → 服务器侧冷却液 → CDU换热器 → 设施水系统
关键部件包括：
- CPU、GPU或加速器冷板；
- 服务器内部软管或硬管；
- 服务器歧管；
- 快速接头；
- 机架歧管；
- CDU；
- 传感器、阀、过滤和检漏装置；
- 处理剩余热量的空气冷却系统。
OCP冷板要求把热性能、压降、材料、泄漏、耐压和接口共同作为冷板评价条件。这说明D2C不是单个冷板项目，而是一条从芯片接触面延伸到机架和设施水的接口链。
3. 浸没式液冷的热传递路径
浸没式液冷分为单相和两相。
单相浸没
绝缘液体在工作温度范围内保持液态。热量从电子元件传入液体，再通过泵循环至槽内或外部换热器。
典型路径是：
电子元件 → 绝缘液体 → 泵或自然循环 → 液液换热器 → 设施水系统
两相浸没
绝缘液体在受控温度下沸腾，蒸气上升并在冷凝器表面凝结，然后返回槽内。
典型路径是：
电子元件 → 液体沸腾 → 蒸气 → 冷凝器 → 液体回流
两相方案增加了相变、冷凝、液体损失控制和密闭管理要求。不能把单相和两相浸没视为同一套制造和运维条件。
4. 为什么D2C通常更容易导入现有数据中心
D2C可以围绕现有机架、服务器外形和维护流程逐步导入。高热源采用冷板，其他部件仍由空气处理，这种混合架构适合：
- 在既有数据中心增加AI服务器；
- 保留现有网络、电源和存储设备；
- 分阶段提高液冷覆盖率；
- 继续使用标准服务器更换和远程维护流程；
- 让液体边界限制在冷板和管路内部。
但D2C并不等于改造简单。机架需要歧管和CDU，服务器需要快接、软管、检漏和排液方案，设施侧还要确认供回水温度、流量、压差和冗余。
5. 为什么浸没式液冷会改变IT设备和运维方式
浸没式液冷把液体边界扩大到电子设备本身，因此通常需要重新考虑：
- 主板和服务器的安装方向；
- 风扇、传统散热器和导风结构是否保留；
- 电源和网络连接器怎样布置；
- 设备怎样吊装、取出、滴液和暂存；
- 绝缘液体怎样过滤、补充和监测；
- 槽体怎样密封、防溢和维护；
- 更换后的设备怎样清理和运输；
- 操作人员怎样接触和处理液体。
OCP设计指南特别要求检查材料兼容性、热设计、机械设计、电子设计和软件管理，说明浸没式液冷是一种系统级设备设计，而不是简单把普通服务器放入液体。
6. 冷却液和材料兼容性的差异
D2C
D2C的接液材料通常集中在：
- 冷板铝、铜或其他金属；
- 钎焊、焊接或机械密封区域；
- 软管和硬管；
- O形圈和密封垫；
- 快速接头和阀；
- CDU换热器和泵。
需要控制腐蚀、电偶效应、冷却液添加剂、颗粒、离子和生物污染。
浸没式液冷
浸没液体还会接触：
- PCB和焊点；
- 电缆外皮；
- 连接器塑料；
- 标签和油墨；
- 胶黏剂；
- 涂层和灌封材料；
- TIM；
- 电容器、存储器和其他元件。
因此，材料兼容性范围明显扩大。即使液体具有绝缘性，也不能据此推断所有材料都能长期稳定使用。
7. 空气冷却是否仍然需要
D2C通常优先处理CPU和GPU，但服务器剩余热量可能来自：
- 内存；
- 电源；
- 存储；
- 网络接口；
- 电压调节模块；
- 主板损耗；
- 未被冷板覆盖的加速器和外围器件。
所以D2C服务器仍可能保留风扇。冷板覆盖率越高，空气侧负荷越小，但是否可以取消风扇必须通过整机热测试确认。
浸没式液冷可以让液体接触更多元件，从而减少机内风扇和气流组织，但槽体上方空间、泵、换热器、冷凝或液体管理系统仍需要工程设计。
8. 可维护性和故障边界
| 项目 | 直接芯片液冷 | 浸没式液冷 |
|---|---|---|
| 单服务器拆换 | 与标准机架较接近，但要断开快接 | 需要取出设备并处理附着液体 |
| 泄漏位置 | 冷板、接头、软管、歧管、CDU | 槽体、换热器、泵、管路和密封 |
| 故障隔离 | 可按服务器或支路隔离 | 可能按槽体、机箱或液体回路隔离 |
| 清洁重点 | 冷板内部和管路颗粒 | 液体质量、槽内污染和设备带出液 |
| 备件管理 | 冷板、软管、快接、阀和传感器 | 液体、过滤件、槽体部件和兼容IT备件 |
| 操作风险 | 接头误接、残压、滴液和空气进入 | 液体暴露、溢出、设备搬运和材料变化 |
系统选择不能只看正常运行效率，还要评估故障时谁来隔离、排液、维修和恢复。
9. 两种方案的制造零件机会
D2C精密零件
D2C形成较长的模块化零件链：
- CPU和GPU冷板；
- 微通道或针肋底板；
- 冷板上盖；
- 服务器歧管；
- 机架歧管；
- 阀块和接头座；
- 快速接头安装接口；
- 传感器座；
- 检漏托盘；
- 支架、压板和定位件；
- CDU泵块、换热器端板和结构件。
这些部件通常包含CNC加工、平面度、流道、密封槽、接口位置、接合、清洗和检漏要求，适合建立明确的CTQ和批量制造流程。
浸没式精密零件
浸没式系统的制造机会更多集中在：
- 槽体和上盖；
- 液体分配管和回流结构；
- 泵阀模块；
- 换热器接口；
- 冷凝器安装结构；
- 电源和网络穿舱接口；
- 设备托架和吊装结构；
- 过滤和液体维护模块；
- 密封框架和大型钣金结构。
它不一定需要每颗芯片配置独立冷板，但会增加大型密闭结构、液体管理和材料兼容部件。
10. D2C零件的关键制造CTQ
| 部件 | 关键CTQ |
|---|---|
| 冷板 | 热接触面平面度、粗糙度、流道、压降、清洁度和气密 |
| 歧管 | 孔系位置、支路一致性、接口同轴度、耐压和内部清洁 |
| 阀块 | 阀孔尺寸、密封面、交叉孔去毛刺和流阻 |
| 接头座 | 螺纹、密封槽、方向、壁厚和装配空间 |
| 支架 | 基准、孔位、刚性和装配尺寸链 |
| 检漏托盘 | 覆盖范围、排液路径、传感器位置和防误报警 |
D2C最常见的问题不是单个尺寸超差，而是多个接口在服务器、机架和CDU之间累积。
11. 浸没式设备的关键制造CTQ
| 部件 | 关键CTQ |
|---|---|
| 槽体 | 焊缝完整性、密封、平面度、耐液体和防溢 |
| 上盖 | 密封压紧、开启机构、观察和维护接口 |
| 穿舱件 | 电源和网络接口密封、材料兼容和应力释放 |
| 泵阀模块 | 流量、振动、密封、过滤和维护空间 |
| 换热器接口 | 流量分配、接头位置、耐压和可拆卸性 |
| 设备托架 | 承重、定位、吊装、防脱和液体排放 |
| 液体管理 | 取样、过滤、补液、排液和污染控制 |
浸没式结构件不仅要在空气中合格，还要考虑长期浸泡后的尺寸、涂层、密封和机械性能。
12. 怎样选择适合的技术路线
| 项目条件 | 更偏向D2C | 更偏向浸没 |
|---|---|---|
| 保留标准服务器和机架 | 是 | 较难 |
| 既有数据中心改造 | 较适合 | 需要更大改造 |
| 分阶段部署 | 较容易 | 通常按槽体或区域部署 |
| 高度模块化采购 | 冷板、歧管、CDU链清晰 | 取决于槽体系统设计 |
| 取消大部分机内风扇 | 部分实现 | 更有可能 |
| 材料兼容范围 | 相对集中 | 范围更广 |
| 传统远程维护 | 较接近 | 需要新流程 |
| 大型槽体和流体管理 | 较少 | 核心要求 |
| 精密小型流体零件 | 数量较多 | 相对集中在系统模块 |
| IT设备重新设计自由度 | 较低 | 较高 |
选择前应完成架构、热、液压、材料、运维和供应链联合评审，而不是只按单机散热测试作决定。
13. 采购和RFQ需要哪些信息
D2C项目
- 芯片热负载和冷板接触区域；
- 冷却液、温度、流量和压降；
- 工作压力、峰值压力、耐压和泄漏率；
- 服务器、机架和CDU连接图；
- 冷板、歧管、快接和软管规格；
- 热接触面、流道、材料和清洁度；
- 剩余空气热量和风扇策略；
- 样件、验证、批量和追溯要求。
浸没式项目
- 单相或两相技术路线；
- 绝缘液体及使用温度；
- IT设备兼容材料清单；
- 槽体尺寸、容量和设备装载方式；
- 泵、换热器、冷凝器和过滤方案；
- 电源、网络和穿舱接口；
- 设备取放、滴液和维护流程；
- 密封、溢流、液体监测和消防要求；
- 样机验证和长期材料兼容计划。
14. 从精密制造供应商角度怎样判断机会
对具备铝铜材料、CNC加工、接合、表面处理、组装、清洗和检漏能力的供应商而言，D2C通常更容易形成清晰的零件项目，因为冷板、歧管、阀块、接口件和结构件可以按图纸、CTQ和批量分别管理。
浸没式液冷并非没有机会，但项目往往更接近槽体系统、流体设备和大型集成结构，需要更强的焊接密封、钣金、换热器、泵阀和液体兼容验证能力。
合理的业务定位不是笼统宣传“可以做液冷”，而是明确回答：
- 能加工哪些接液零件；
- 能控制哪些流道、平面度、密封和清洁度CTQ；
- 能完成哪些接合、组装和功能测试；
- 能从样件怎样转入稳定量产；
- 哪些系统责任需要客户、液冷方案商和制造商共同确认。
常见问题
直接芯片液冷和浸没式液冷哪个更好？
没有适用于所有数据中心的统一答案。直接芯片液冷适合需要保留标准服务器、机架和维护方式的项目；浸没式液冷适合能够重新设计IT设备、槽体、布线和运维流程的项目。最终选择应根据热负载、改造条件、维护能力、冷却液、材料兼容性、供应链和总成本决定。
直接芯片液冷可以完全取消服务器风扇吗？
不一定。冷板通常优先覆盖CPU、GPU或加速器等主要热源，但内存、电源、存储、网络器件和板级损耗仍可能需要空气冷却。是否可以减少或取消风扇，要由液冷覆盖率、服务器内部布局和剩余热量验证结果决定。
浸没式液冷为什么特别重视材料兼容性？
因为绝缘冷却液会长期接触电缆、密封件、塑料、胶黏剂、标签、涂层、连接器、热界面材料和电子元件。材料可能发生膨胀、收缩、溶出、脆化或性能变化，因此必须按冷却液类型、温度和使用时间进行兼容性验证。
哪种液冷路线带来的精密加工零件机会更多？
从常规精密加工供应链看，直接芯片液冷通常带来更多可单独采购的冷板、歧管、阀块、接头座、接口块、支架和检漏结构件。浸没式液冷的机会更多集中在槽体、上盖、流体分配、换热器安装、泵阀模块和大型结构件。具体机会取决于系统的模块化程度和外购比例。
