直接回答
ダイレクト・トゥ・チップ液冷と液浸冷却は、どちらも高出力IT機器の熱を液体へ移す技術ですが、サーバーとデータセンターへ与える影響は大きく異なります。
**ダイレクト・トゥ・チップ液冷（D2C）**は、CPU、GPU、アクセラレーターなどの高熱流束部品へコールドプレートを取り付けます。冷却液は配管とコールドプレート内部だけを流れ、回路基板へ直接触れません。通常は一部の空冷も残ります。
液浸冷却は、サーバー基板または専用IT機器を絶縁性冷却液へ浸します。液体が多くの電子部品へ直接接触するため、ファン、従来型ヒートシンク、ラック構造、保守方法を再設計する場合があります。
ASHRAEのAIデータセンターフレームワークでは、D2C、液浸冷却、CDU、コールドプレート、マニホールド、槽体、制御を技術冷却システム全体の要素として扱っています。OCP液浸冷却IT機器設計ガイドも、液浸冷却が材料、機械構造、電子設計、接続、保守へ影響することを示しています。
比較では、単純な冷却性能だけでなく、次の条件を確認します。
- 既存サーバーとラックを維持するか
- 冷却液がどの部品へ接触するか
- 残留熱をどのように処理するか
- サーバーをどのように交換・保守するか
- 冷却液と材料の適合性をどう検証するか
- どのモジュールを調達、製造、検査できるか
- 施設と運用チームが方式に対応できるか

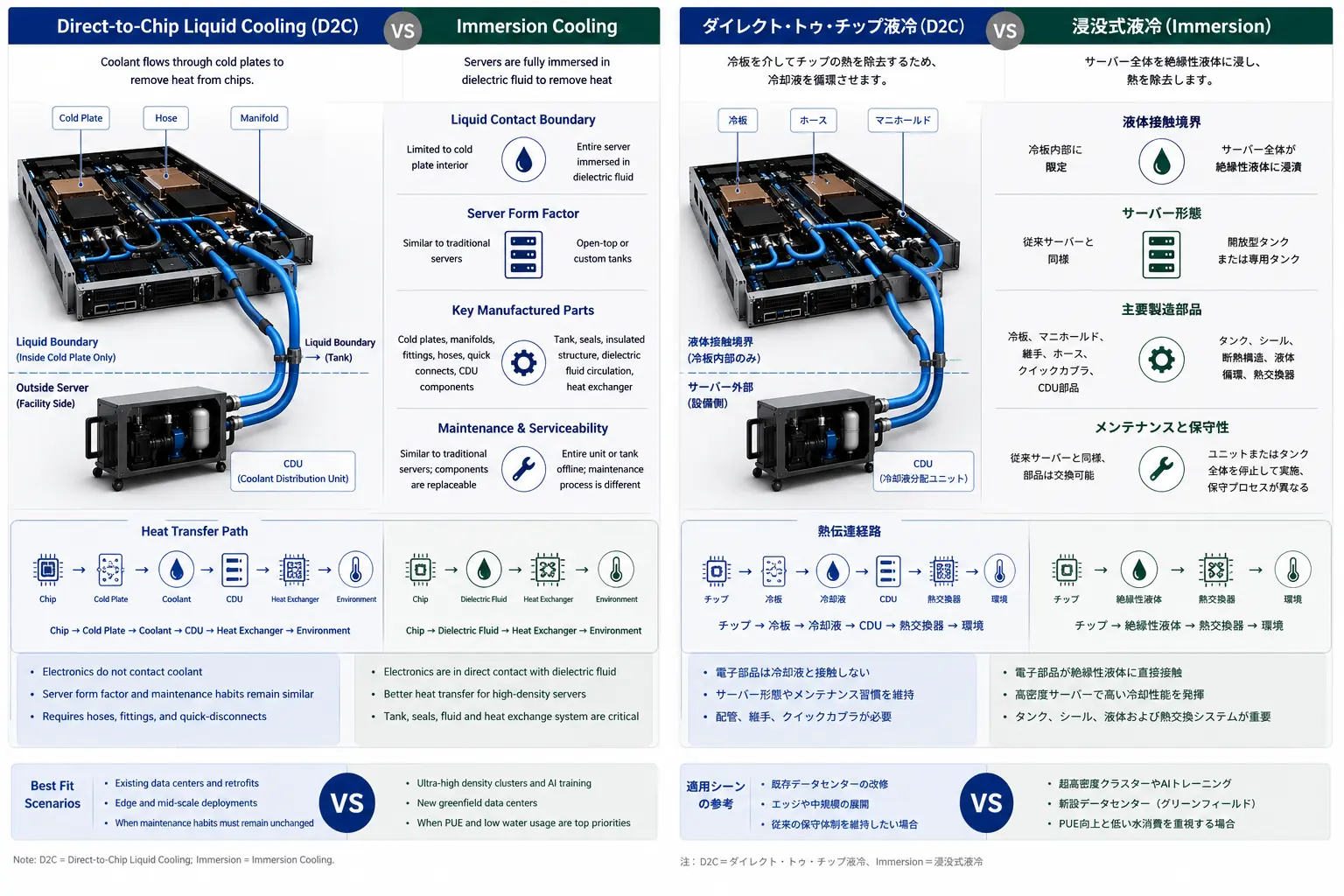

ダイレクト・トゥ・チップ液冷では冷却液をコールドプレートと配管内に限定し、液浸冷却では電子機器を絶縁性冷却液へ直接浸します。
1. 構成上の基本的な違い
| 比較項目 | ダイレクト・トゥ・チップ | 液浸冷却 |
|---|---|---|
| 液体接触範囲 | コールドプレート、配管、マニホールド、CDU | 多くの電子部品と槽体内部 |
| 主な熱インターフェース | チップとコールドプレートの接触面 | 電子部品と絶縁液の直接接触 |
| サーバー形態 | 標準サーバーに近い形態を維持可能 | 専用配置、槽体、密閉筐体が必要な場合 |
| 空冷 | 残留熱を処理する場合が多い | 機器設計により大幅削減可能 |
| 主な流体系部品 | コールドプレート、ホース、QD、マニホールド、CDU | 槽体、ポンプ、熱交換器、液体分配・回収 |
| 材料適合重点 | 接液金属、シール、配管、冷却液 | 電子部品、樹脂、接着剤、ケーブル、ラベル、絶縁液 |
| 保守方式 | サーバーまたは冷却モジュール単位 | 排液、滴液管理、浸漬機器の取扱い |
| 加工重点 | コールドプレート、マニホールド、バルブブロック | 槽体モジュール、ポンプブロック、熱交換器接続、構造部品 |
2. ダイレクト・トゥ・チップの熱移送経路
代表的な経路は次のとおりです。
チップ → TIM → コールドプレートベース → 内部流路 → IT側冷却液 → CDU熱交換器 → 施設水
主な部品は次のとおりです。
- CPU、GPU、アクセラレーター用コールドプレート
- サーバー内部ホースまたは配管
- サーバーマニホールド
- クイックコネクタ
- ラックマニホールド
- CDU
- センサー、バルブ、フィルター、漏液検知
- 残留熱用の空冷システム
OCPコールドプレート要求仕様は、熱性能、圧力損失、材料、漏れ、耐圧、インターフェースを一体で評価します。D2Cはコールドプレート単体ではなく、チップ接触面からラック、施設水まで続くインターフェースチェーンです。
3. 液浸冷却の熱移送経路
液浸冷却には単相方式と二相方式があります。
単相液浸
絶縁液は通常運転中に液体のままです。電子部品から液体へ移った熱を、ポンプまたは自然循環によって槽内・槽外熱交換器へ送ります。
電子部品 → 絶縁液 → ポンプまたは自然循環 → 液液熱交換器 → 施設水
二相液浸
絶縁液が設定温度で沸騰し、蒸気が上昇して冷凝器で液体へ戻ります。
電子部品 → 液体の沸騰 → 蒸気 → 冷凝器 → 液体の戻り
二相方式では、相変化、凝縮、液体損失、密閉管理が追加されます。単相と二相を同一の製造・運用条件として扱うことはできません。
4. D2Cが既存施設へ導入しやすい理由
D2Cは既存ラック、サーバー外形、保守方法を基礎として段階的に導入できます。主要熱源をコールドプレートで処理し、その他の部品は空冷で管理します。
次の条件に適しています。
- 既存データセンターへAIサーバーを追加する
- 既存のネットワーク、電源、ストレージを維持する
- 液冷カバー率を段階的に高める
- 従来に近いサーバー交換・遠隔保守を継続する
- 液体境界をコールドプレートと配管へ限定する
ただし、ラックマニホールド、CDU、QD、ホース、漏液検知、排液手順、施設水条件は新たに設計する必要があります。
5. 液浸冷却がIT機器と保守を変える理由
液浸冷却では液体が電子機器へ直接接触するため、次を再検討します。
- 基板とサーバーの取付方向
- ファンと従来型ヒートシンクの撤去
- 電源・ネットワークコネクタの配置
- 機器の吊上げ、取出し、滴液、一時保管
- 液体のろ過、採取、補充
- 槽体の密閉、溢流防止、保守
- 取出し後の洗浄と輸送
- 作業者の液体取扱い手順
OCPガイドは、材料適合性、熱設計、機械設計、電子設計、ソフトウェア管理を確認しています。液浸冷却は標準サーバーを液体へ入れるだけの方式ではありません。
6. 冷却液と材料適合性
ダイレクト・トゥ・チップ
代表的な接液材料は次のとおりです。
- アルミ、銅、その他のコールドプレート金属
- ろう付け、溶接、機械シール部
- ホースと配管
- Oリングとガスケット
- QDとバルブ
- CDU熱交換器とポンプ
腐食、電食、添加剤、粒子、イオン、生物汚染を管理します。
液浸冷却
絶縁液はさらに次へ接触します。
- PCBと接合部
- ケーブル外皮
- コネクタ樹脂
- ラベルとインク
- 接着剤
- 塗膜と封止材
- TIM
- コンデンサ、ストレージ、その他の部品
絶縁性があるだけでは、すべての材料が長期間安定するとは限りません。
7. 空冷は残るか
D2CはCPUとGPUを優先的に冷却します。残留熱は次から発生します。
- メモリ
- 電源
- ストレージ
- ネットワーク
- 電圧調整モジュール
- 基板損失
- コールドプレート未装着部品
そのためファンが残る場合があります。撤去にはサーバー全体の熱検証が必要です。
液浸冷却は多くの部品へ液体を接触させ、機内ファンと気流構造を削減できます。ただし、槽体上部、ポンプ、熱交換器、冷凝器、液体管理には別の設計が必要です。
8. 保守性と故障境界
| 項目 | ダイレクト・トゥ・チップ | 液浸冷却 |
|---|---|---|
| サーバー交換 | QD切離しを除き標準ラックに近い | 取出しと排液が必要 |
| 漏れ箇所 | コールドプレート、継手、ホース、マニホールド、CDU | 槽体、熱交換器、ポンプ、配管、シール |
| 故障隔離 | サーバーまたは支路単位 | 槽体、筐体、液体回路単位 |
| 清浄度 | 流路と配管内の粒子 | 液体状態、槽内汚染、持出し液 |
| 予備品 | 冷板、ホース、QD、バルブ、センサー | 液体、フィルター、槽体部品、適合IT機器 |
| 作業リスク | 誤接続、残圧、滴液、空気混入 | 液体暴露、溢流、重量物取扱い、材料変化 |
正常運転だけでなく、故障時の隔離、排液、修理、復旧を評価します。
9. 製造部品の機会
D2C精密部品
- CPU・GPUコールドプレート
- マイクロチャネル・ピンフィンベース
- コールドプレート上蓋
- サーバーマニホールド
- ラックマニホールド
- バルブブロック・継手座
- QD取付インターフェース
- センサー座
- 漏液トレイ
- ブラケット、押え板、位置決め部品
- CDUポンプブロック、熱交換器端板、構造部品
CNC加工、平面度、流路、シール溝、接合、洗浄、漏れ試験を明確なCTQで管理できます。
液浸精密部品
- 槽体と上蓋
- 液体分配・戻り構造
- ポンプ・バルブモジュール
- 熱交換器インターフェース
- 冷凝器取付構造
- 電源・ネットワーク貫通部
- 機器トレイと吊上げ構造
- ろ過・液体保守モジュール
- シールフレームと大型構造部品
液浸冷却はチップごとのコールドプレートを減らす可能性がありますが、槽体と液体管理部品が増えます。
10. D2C部品の製造CTQ
| 部品 | 重要CTQ |
|---|---|
| コールドプレート | 平面度、粗さ、流路、圧力損失、清浄度、気密 |
| マニホールド | 穴位置、分岐均一性、接続同軸度、耐圧、清浄度 |
| バルブブロック | バルブ穴、シール面、交差穴バリ、流路抵抗 |
| 継手座 | ねじ、シール溝、方向、壁厚、工具スペース |
| ブラケット | 基準、穴位置、剛性、組立寸法連鎖 |
| 漏液トレイ | 検知範囲、排液経路、センサー位置、誤検知防止 |
D2Cでは、単一寸法よりもサーバー、ラック、CDU間の累積インターフェース誤差が問題になる場合があります。
11. 液浸設備の製造CTQ
| 部品 | 重要CTQ |
|---|---|
| 槽体 | 溶接完全性、密封、平面度、耐液性、溢流防止 |
| 上蓋 | シール圧縮、開閉機構、観察・保守インターフェース |
| 貫通部 | 電源・ネットワーク密封、適合性、応力緩和 |
| ポンプ・バルブ | 流量、振動、密封、ろ過、保守空間 |
| 熱交換器接続 | 分配、継手位置、耐圧、取外し性 |
| 機器トレイ | 荷重、位置、吊上げ、脱落防止、排液 |
| 液体管理 | 採取、ろ過、充填、排出、汚染管理 |
液浸部品は空気中の寸法だけでなく、長期浸漬後の寸法、塗膜、シール、機械特性を確認します。
12. 選定マトリクス
| プロジェクト条件 | D2C向き | 液浸向き |
|---|---|---|
| 標準サーバーとラックを維持 | はい | 難しい |
| 既存施設の改修 | 比較的容易 | 大きな変更が必要 |
| 段階導入 | 容易 | 槽体・エリア単位が多い |
| モジュール調達 | 冷板、マニホールド、CDUが明確 | 槽体設計による |
| 機内ファンの大幅削減 | 部分的 | 実現しやすい |
| 材料適合範囲 | 比較的限定 | 非常に広い |
| 従来型遠隔保守 | 近い | 新しい手順が必要 |
| 大型槽体と液体管理 | 少ない | 中核要件 |
| 小型精密流体部品 | 多い | システムモジュールへ集中 |
| IT機器の再設計自由度 | 低い | 高い |
熱、液圧、材料、保守、施設、サプライチェーンを合わせて検討します。
13. RFQに必要な情報
D2Cプロジェクト
- チップ発熱量と接触領域
- 冷却液、温度、流量、圧力損失
- 使用圧力、最大圧力、耐圧、漏れ量
- サーバー、ラック、CDU接続図
- コールドプレート、マニホールド、QD、ホース仕様
- 接触面、流路、材料、清浄度
- 残留空気熱負荷とファン戦略
- 試作、検証、量産、追跡要求
液浸プロジェクト
- 単相または二相方式
- 絶縁液と使用温度
- IT機器の適合材料一覧
- 槽体寸法、容量、機器搭載方法
- ポンプ、熱交換器、冷凝器、ろ過
- 電源、ネットワーク、貫通部
- 機器取出し、排液、保守手順
- 密封、溢流、液体監視、安全要求
- 試作検証と長期適合性計画
14. 精密加工サプライヤーから見た判断
アルミ・銅加工、接合、表面処理、組立、洗浄、漏れ試験の能力を持つサプライヤーにとって、D2Cは部品単位で参入しやすい方式です。コールドプレート、マニホールド、バルブブロック、インターフェース部品、構造部品を図面、CTQ、数量で管理できます。
液浸冷却にも機会はありますが、槽体システム、流体設備、大型統合構造に近い案件が多くなります。密閉溶接、板金構造、熱交換器、ポンプ・バルブ統合、液体適合性の能力が重要です。
信頼できる供給者は、単に「液冷部品を製造できる」と説明するのではなく、次を明確にします。
- 製造できる接液部品
- 管理できる流路、平面度、密封、清浄度CTQ
- 対応できる接合、組立、機能試験
- 試作から安定量産への移行方法
- 顧客、液冷システム会社、製造会社の責任分担
よくある質問
ダイレクト・トゥ・チップ液冷と液浸冷却はどちらが優れていますか？
すべてのデータセンターに共通する答えはありません。標準的なサーバー、ラック、保守手順を維持する必要がある場合はダイレクト・トゥ・チップが適しています。IT機器、槽体、配線、運用手順を再設計できる場合は液浸冷却が候補になります。熱負荷、改修条件、保守能力、冷却液、材料適合性、サプライチェーン、総コストを合わせて判断します。
ダイレクト・トゥ・チップ液冷でサーバーファンをすべてなくせますか？
必ずしもなくせません。コールドプレートはCPU、GPU、アクセラレーターを主に冷却しますが、メモリ、電源、ストレージ、ネットワーク機器、基板の損失には空冷が必要な場合があります。ファンの削減や撤去は、液冷カバー率、サーバー内部配置、残留熱の検証結果で判断します。
液浸冷却で材料適合性が特に重要なのはなぜですか？
絶縁液がケーブル、シール、樹脂、接着剤、ラベル、塗膜、コネクタ、TIM、電子部品へ長期間接触するためです。材料が膨潤、収縮、抽出、脆化、性能変化を起こす可能性があるため、選定した液体、温度、接触時間に基づいて適合性を検証します。
精密加工部品の機会が多いのはどちらの液冷方式ですか？
一般的な精密加工サプライチェーンでは、ダイレクト・トゥ・チップの方が、コールドプレート、マニホールド、バルブブロック、継手座、インターフェースブロック、ブラケット、漏液検知構造などを個別調達しやすい傾向があります。液浸冷却では、槽体、上蓋、流体分配、熱交換器取付部、ポンプ・バルブモジュール、大型構造部品が中心です。実際の機会はシステムのモジュール化と外注方針によって変わります。
