机器狗（四足机器人）如何制造？腿部关节、执行器、连杆与足端结构的精密加工

“机器狗”是大众最熟悉的名字。在工程领域，更准确的名称通常是 四足机器人（Quadruped Robot）。

它与轮式机器人最大的区别，是机器人不再依靠轮子持续接触地面，而是通过四条腿不断完成：

抬腿 → 摆动 → 落脚 → 承载 → 推进 → 再抬腿

这样的动态循环。

这看起来只是运动方式发生了改变，但对机械制造而言，问题已经完全不同。因为四足机器人每向前走一步，腿部关节、轴承、输出轴、连杆和足端都需要经历一次新的载荷循环。

因此，一条四足机器人腿不应该只被理解成几个 CNC 零件组合起来的机构。更准确的理解是：

它是一条不断承受方向变化、冲击和疲劳载荷的动态尺寸链。

为什么四足机器人适合复杂环境？

轮式机器人在平整地面上效率非常高。但当环境出现：

楼梯、沟槽、碎石、管线、台阶、斜坡、泥泞和不连续地面

时，轮式底盘的通过能力会迅速受到限制。

四足机器人则可以分别控制四个足端的位置。它不需要整条运动路径连续，只需要在每一步中找到合适的落脚区域。

这也是为什么四足机器人特别适合：

工业巡检、能源设施、矿山、消防、应急救援和复杂户外环境。

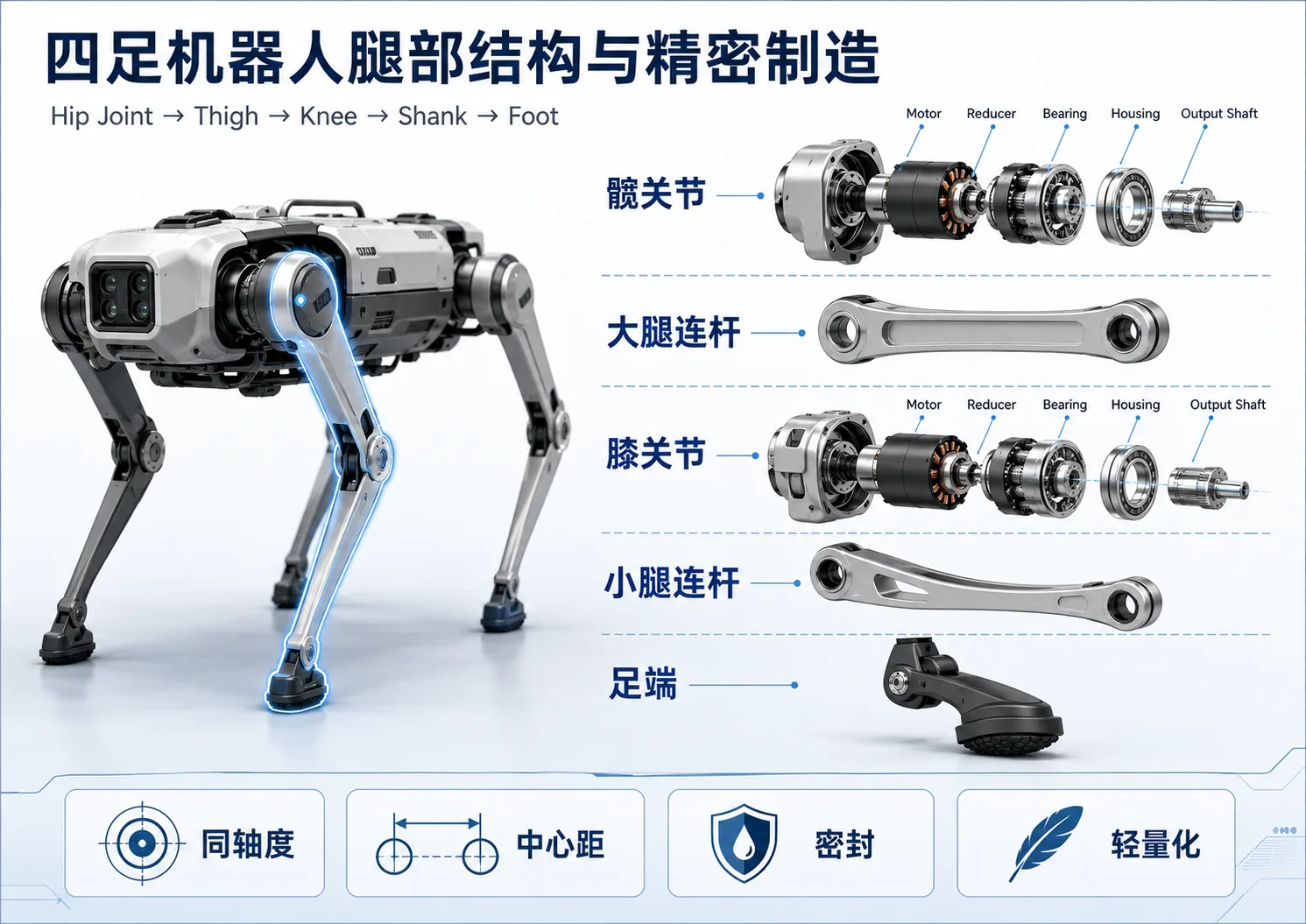

一条机器狗的腿由什么组成？

典型电驱四足机器人通常可以把一条腿理解成：

Hip → Thigh → Knee → Shank → Foot

如果从执行器角度展开，则大致是：

髋部侧向关节 → 髋部摆动关节 → 大腿连杆 → 膝关节 → 小腿连杆 → 足端

典型设计中，每条腿经常配置 3 个主动自由度，因此四条腿通常形成：

3 DOF × 4 Legs = 12 DOF

但这只是常见架构，并不是所有四足机器人必须采用完全相同的自由度配置。

为什么髋关节通常比看起来复杂？

从外部看，机器狗髋部可能只是一个圆柱形或者盒状关节。内部实际上需要同时完成多个任务：

产生扭矩、支撑机器人重量、控制腿部角度、承受径向和轴向载荷、测量关节位置、传递电源和信号。

典型关节执行器可能包含：

因此，四足机器人和人形机器人在执行器层面有很多共同基础。但四足机器人腿部还有一个特别重要的问题：

反复落脚冲击。

四足机器人为什么特别强调冲击和疲劳？

当机器人静止站立时，腿部主要承担静态载荷。但机器人一旦开始：

跑步、跳跃、上下楼梯或者越过障碍

足端落地瞬间会形成明显的动态载荷。载荷路径可以简单理解为：

Ground Impact → Foot → Shank → Knee Joint → Thigh → Hip Joint → Robot Body

这意味着关节输出轴、轴承座和腿部连杆承受的不只是稳定的单方向力，而是：

拉伸、压缩、弯曲、扭转、冲击

不断组合和变化的载荷。所以评价四足机器人零件，不能只看最大静态载荷，还必须继续考虑：

它需要承受多少次载荷循环？

四足机器人关键精密零件有哪些？

其中真正需要重点关注的并不是所有外形尺寸，而是：

载荷从哪里进入？经过哪些零件？最终通过哪些基准传递？

一条机器人腿本身也是尺寸链

假设机器人控制系统要求足端移动到空间中的某一个位置。这个位置并不是由单个尺寸决定的。它可能受到：

髋关节中心位置 + 大腿长度 + 膝关节中心位置 + 小腿长度 + 足端安装位置

共同影响。于是，从制造角度看：

腿部几何精度最终服务的是 Foot Position。

这与只关注某一个孔做到 ±0.01 mm，是完全不同的工程思维。

四足机器人典型 CTQ

不同机器人设计不同，CTQ 必须根据实际载荷和运动学确定。但从制造角度，以下特征经常值得重点关注：

为什么四足机器人特别需要轻量化？

机器人腿和机器人机身上的重量并不是完全等价的。越靠近腿部末端的质量，在快速摆腿时越容易增加运动惯量。因此轻量化通常特别关注：

腿部连杆、膝关节附近结构、小腿、足端。

但简单地把零件做薄并不一定正确。合理的轻量化应该寻找：

质量、刚度、强度和制造稳定性之间的平衡。

为什么户外机器狗特别强调密封？

四足机器人一个非常典型的应用方向，是进入人不容易或者不适合长期工作的环境。这意味着机器人可能面对：

雨水、泥浆、灰尘、金属粉尘、高湿度、温差。

因此工业四足机器人不仅是“机器人问题”，还是一个：

Moving Mechanism + Environmental Sealing

问题。密封设计会直接涉及制造。

从样件到量产，工艺如何变化？

这里最重要的原则依然是：

Prototype Process ≠ Mass Production Process

四足机器人 RFQ 应提供哪些信息？

结论：四足机器人最终考验的是稳定、可重复的机械系统

AI 可以决定下一步应该踩在哪里，控制系统可以计算每个关节应该转多少角度，但最终决定足端能不能准确落到目标位置的，仍然包括：

执行器精度、关节刚度、轴承间隙、连杆尺寸、装配误差和结构变形。

因此，对于精密制造企业来说，四足机器人真正值得关注的不只是“机器狗市场有多大”，而是：

一个智能体要稳定控制四条腿，背后需要怎样稳定、可重复的机械系统？

这就是精密制造进入四足机器人产业链的核心位置。

FAQ

机器狗和四足机器人有什么区别？

机器狗是大众更容易理解的称呼，工程领域通常使用四足机器人 Quadruped Robot。四足机器人并不一定模仿狗的外观，其核心是利用四条独立可控的腿实现行走、跑动、爬坡、上下楼梯和复杂地形运动。

四足机器人一条腿通常有哪些关节？

典型电驱四足机器人通常会在每条腿设置髋部侧向关节、髋部前后摆动关节和膝关节，因此常见设计为每条腿 3 个主动自由度、整机 12 个腿部自由度，但不同机器人架构可能有所不同。

四足机器人关节执行器为什么要求高扭矩密度？

四足机器人在起步、跑动、跳跃、上下楼梯和落脚时，腿部需要同时承受整机重量和动态冲击。为了降低腿部惯量又获得足够输出扭矩，执行器需要在电机、减速器、轴承、壳体和散热之间取得高功率密度和低重量的平衡。

四足机器人精密零件最重要的 CTQ 是什么？

典型 CTQ 包括轴承孔尺寸和同轴度、输出轴圆跳动、安装面垂直度、关节中心距、连杆孔位置度、足端接口位置以及密封配合面。具体项目应根据整机运动学和载荷路径确定真正影响功能的尺寸。

四足机器人零件从样件进入量产后制造工艺会改变吗？

通常会。样件阶段适合使用整料 CNC 以提高设计修改速度，而进入稳定批量后，可以根据结构和数量评估锻造、压铸、挤压或其他近净成形工艺，再通过 CNC 完成轴承座、定位面和关键孔等 CTQ 特征。
