ロボット犬（四足歩行ロボット）はどのように作られるのか？脚部関節・アクチュエータ・リンク・足先構造の精密加工

「ロボット犬」は一般の人に最も分かりやすい呼び名です。工学的には、より正確な名称は 四足歩行ロボット です。

四足歩行ロボットは、車輪型ロボットのように地面との連続転がり接触に依存しません。代わりに各脚が繰り返し、

持ち上げる → 振り出す → 着地する → 支える → 蹴り出す → 再び持ち上げる

というサイクルを行います。

一見すると移動方法が変わるだけのようですが、製造技術の観点では問題の性質が大きく異なります。四足歩行ロボットは一歩進むたびに、脚部関節、軸受、出力軸、リンク、足先が新たな荷重サイクルを受けます。

そのため、四足歩行ロボットの脚は単なるCNC部品の組み合わせとして捉えるべきではありません。より適切には次のように理解できます。

方向変化、衝撃、疲労荷重を継続的に受ける動的な寸法チェーンである。

なぜ四足歩行ロボットは複雑環境に適しているのか？

車輪型ロボットは平坦な路面では非常に高効率です。しかし環境に、

階段、溝、砂利、配管、段差、斜面、泥、不連続な地面

がある場合、その機動性は大きく制限されます。

四足歩行ロボットは4つの足先位置を独立に制御できます。連続した走行面を必要とせず、各ステップごとに適切な着地点を見つければよいのです。

そのため、四足歩行ロボットは特に次のような用途に適しています。

工業点検、エネルギー施設、鉱山、消防、緊急対応、屋外の複雑環境。

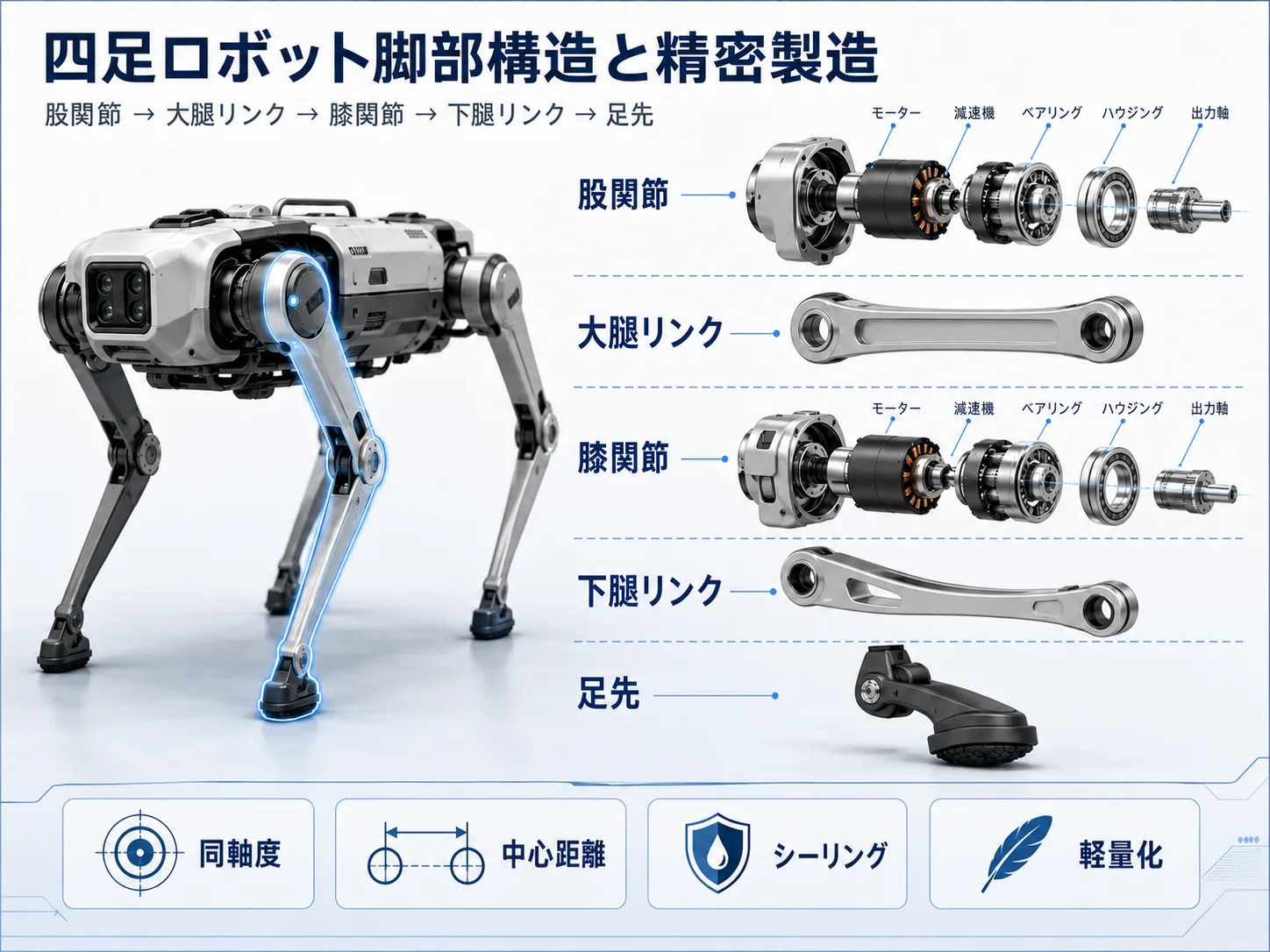

1本のロボット脚は何で構成されるのか？

一般的な電動四足歩行ロボットの脚は、

Hip → Thigh → Knee → Shank → Foot

として理解できます。

アクチュエータの視点で展開すると、おおよそ次のようになります。

股関節横方向関節 → 股関節スイング関節 → 大腿リンク → 膝関節 → 下腿リンク → 足先

多くの一般的な設計では、1本の脚あたり3つの能動自由度を持つため、全体では：

3 DOF × 4脚 = 12 DOF

となります。ただしこれは典型例であり、すべての四足歩行ロボットが完全に同じ自由度構成を採用するわけではありません。

なぜ股関節は見た目以上に複雑なのか？

外観上、ロボット犬の股関節は円筒形や箱形の関節に見えるかもしれません。しかし内部では複数の機能を同時に実現する必要があります。

トルクを発生させる、機体重量を支える、脚角度を制御する、ラジアル荷重とアキシャル荷重を受ける、関節位置を計測する、電源と信号を伝える。

代表的な関節アクチュエータは次のような構成を持ちます。

つまり、四足歩行ロボットはアクチュエータの基本構造においてヒューマノイドロボットと多くの共通点を持ちます。しかし四足歩行ロボットには特に重要な問題があります。

繰り返しの着地衝撃 です。

なぜ四足歩行ロボットでは衝撃と疲労が重要なのか？

ロボットが静止しているとき、脚部は主に静的荷重を支えます。しかし、

走行、跳躍、階段昇降、障害物越え

を始めると、足先が地面に接触する瞬間に動的荷重が発生します。荷重経路は次のように簡略化できます。

Ground Impact → Foot → Shank → Knee Joint → Thigh → Hip Joint → Robot Body

これは、出力軸、軸受座、脚リンクが単一方向の安定荷重だけでなく、

引張、圧縮、曲げ、ねじり、衝撃

の組み合わせを繰り返し受けることを意味します。

したがって四足歩行ロボット部品は、最大静的荷重だけで評価すべきではありません。より重要なのは：

その部品が何回の荷重サイクルに耐えなければならないか？

という点です。

四足歩行ロボットの主要精密部品は何か？

本当に重要なのは外形寸法そのものではなく、

荷重がどこから入り、どの部品を通り、どの基準で最終的に伝達されるか

という点です。

ロボット脚そのものも寸法チェーンである

制御系が足先を空間中のある目標位置へ移動させると仮定します。その位置は単一寸法だけでは決まりません。例えば次の影響を受けます。

股関節中心位置 + 大腿長さ + 膝関節中心位置 + 下腿長さ + 足先取付位置

したがって製造の観点では、

脚の幾何精度は最終的に Foot Position のためにある

と理解すべきです。

これは、単に一つの穴を ±0.01 mm で加工できるかどうかを考えることとは大きく異なります。

四足歩行ロボットの代表的CTQ

設計はロボットごとに異なるため、CTQは実際の運動学と荷重経路に基づいて定義する必要があります。しかし製造上、次のような特性はしばしば重要です。

なぜ四足歩行ロボットでは軽量化が重要なのか？

脚部の質量は、本体の質量と同じ意味を持ちません。脚先に近いほど、脚を素早く振る際の慣性が大きくなります。そのため軽量化は特に、

脚リンク、膝周辺構造、下腿、足先

で重視されます。

ただし、単純にすべてを薄くするのが正解ではありません。適切な軽量化とは、

質量、剛性、強度、製造安定性のバランス

を取ることです。

なぜ屋外用ロボット犬ではシーリングが重要なのか？

四足歩行ロボットの代表的な用途の一つは、人が継続的に作業しにくい、または危険な場所へ入ることです。つまりロボットは、

雨、泥、粉塵、金属粉、高湿度、温度変化

にさらされる可能性があります。

そのため、産業用四足歩行ロボットは単なる「ロボットの問題」ではなく、

移動機構 + 環境シーリング

の問題でもあります。そしてシーリング設計は製造と直接結びついています。

試作から量産へ、製造工程はどう変わるか？

ここでもっとも重要な原則は、

Prototype process ≠ mass-production process

です。

四足歩行ロボットのRFQには何が必要か？

結論：四足歩行ロボットが最終的に求めるのは安定した再現性のある機械システム

AIは次にどこへ着地すべきかを決め、制御系は各関節をどれだけ回転させるかを計算できます。しかし実際に足先がその目標位置へ正確に到達できるかどうかは、

アクチュエータ精度、関節剛性、軸受すきま、リンク寸法、組立誤差、構造変形

に依存します。

したがって、精密製造企業にとって四足歩行ロボットの本当の機会は、単に「ロボット犬市場がどれくらい大きいか」ではありません。より重要な問いは、

一つの知能が四本の脚を安定して制御するために、どのような安定・再現性の高い機械システムが必要か？

という点です。ここが精密製造が四足歩行ロボットのサプライチェーンに入る核心です。

FAQ

ロボット犬と四足歩行ロボットの違いは何ですか？

ロボット犬は一般的に分かりやすい呼び方で、工学的には四足歩行ロボットの方がより正確です。四足歩行ロボットは必ずしも犬の外観を模倣する必要はなく、4本の独立制御された脚で歩行、走行、坂道走行、階段昇降、不整地移動を行うことが本質です。

四足歩行ロボットの1本の脚には通常どのような関節がありますか？

一般的な電動四足歩行ロボットでは、1本の脚に股関節の横方向関節、股関節の前後スイング関節、膝関節が配置されることが多く、通常は1脚あたり3自由度、全体で12脚自由度となりますが、構成はロボットによって異なります。

なぜ四足歩行ロボットの関節アクチュエータには高トルク密度が求められるのですか？

四足歩行ロボットは、発進、走行、跳躍、階段昇降、着地の際に、脚部が機体重量と動的衝撃荷重を同時に受けます。脚の慣性を抑えつつ十分な出力トルクを得るため、モーター、減速機、軸受、ハウジング、放熱をコンパクトな空間で高密度に両立させる必要があります。

四足歩行ロボット精密部品で重要なCTQは何ですか？

代表的なCTQには、軸受穴寸法と同軸度、出力軸振れ、取付面直角度、関節中心距離、リンク穴位置、足先インターフェース位置、シーリング面などがあります。実際の重要寸法は、ロボットの運動学と荷重経路に基づいて定義する必要があります。

四足歩行ロボット部品は試作から量産へ移ると製造工程が変わりますか？

通常は変わります。試作では設計変更に柔軟に対応できるよう、総削りCNC加工が適しています。数量が安定してくると、鍛造、ダイカスト、押出、その他のニアネットシェイプ工法とCNC仕上げを組み合わせる方向へ移行することがあります。
