硅光与EML不是两个可以用一句“谁更先进”就判断胜负的完整光模块类型。它们首先是不同的光源、调制和光子集成方式，随后才与DSP、Driver、TIA、PCB、光纤接口、壳体和散热系统组合成800G或1.6T光模块。

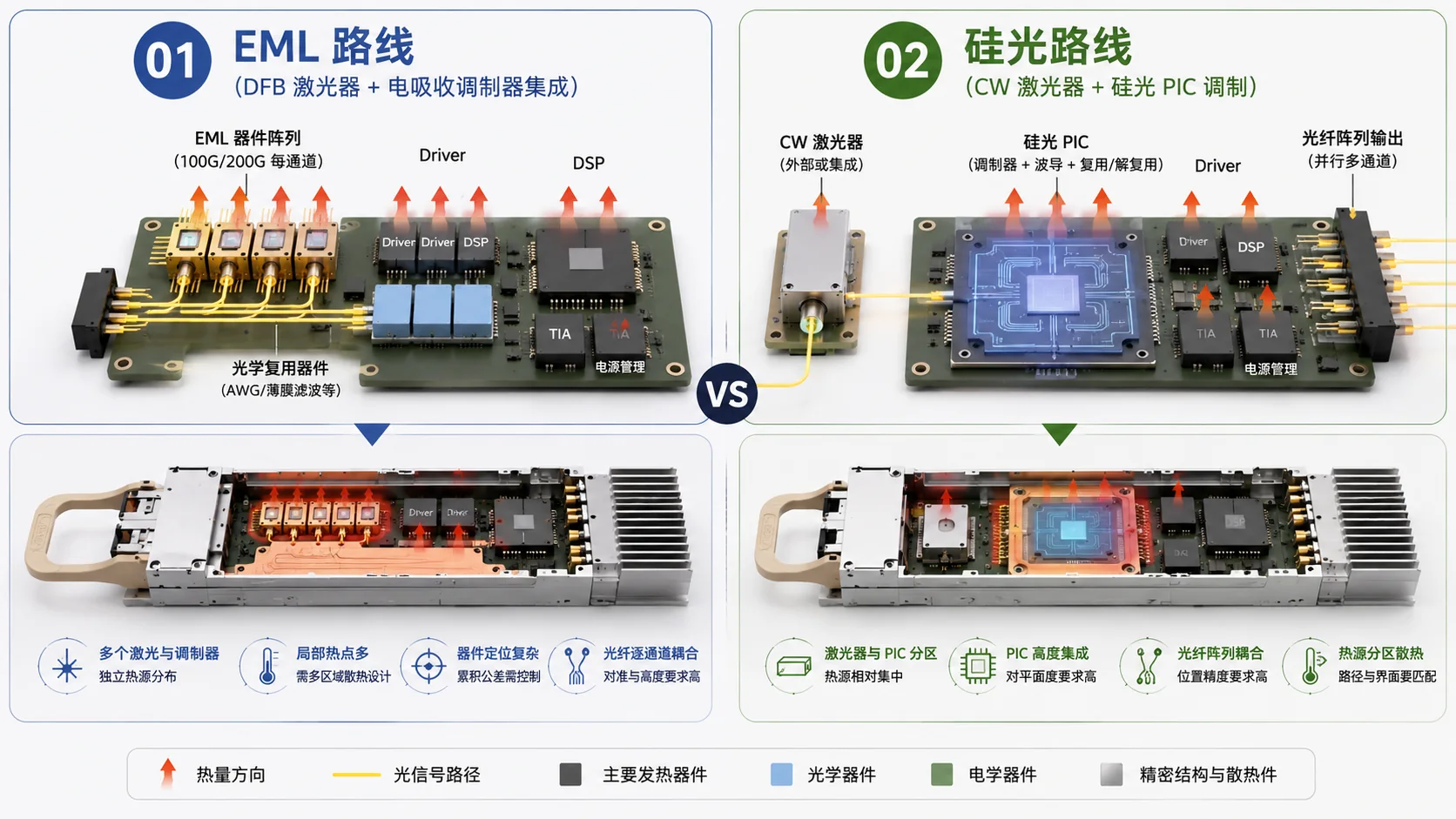

| 对比维度 | EML路线 | 硅光路线 |
|---|---|---|
| 光源与调制 | DFB激光器与电吸收调制器集成在InP器件中 | 调制器、波导、复用等集成在硅光PIC中，激光器另行提供或集成 |
| 光引擎布局 | 多个独立EML通道及相应Driver | 多通道PIC，配合CW、混合或片上集成激光器 |
| 热源分布 | 多个EML、Driver、DSP形成局部热点 | PIC、激光器、Driver、DSP可能分区布置 |
| 光纤接口 | 分立通道耦合后复用，或并行接口 | 常见光纤阵列与PIC耦合 |
| 结构重点 | 多器件定位、局部热扩散、通道高度一致性 | 光引擎基准、PIC平面、激光器位置、光纤应力控制 |
| 量产重点 | 器件一致性、耦合、热台阶和多通道装配 | PIC封装、激光集成、光纤阵列、热变形和良率 |
Lumentum的EML产品说明把EML定义为波长锁定DFB激光器与单片电吸收调制器的集成器件；其200G PAM4 EML面向200G/lane连接。Coherent公开的1.6T硅光模块同样采用200G电气和光学接口，说明相同的1.6T带宽等级可以由不同光学平台实现。
资料边界： 本文依据截至2026年8月公开的企业产品页和技术公告整理。不同厂商的光引擎、激光集成方式和模块结构并不相同；本文不把展示产品等同于所有客户的量产架构，也不暗示仲德与文中企业存在供应关系。
1. 为什么不能把硅光和EML理解为两个完整模块的简单对立？
完整光模块至少包含四个功能层：
激光光源与调制
→ 光引擎与光纤耦合
→ DSP、Driver、TIA与PCB
→ 壳体、散热、接口与插拔结构EML位于第一层和部分第二层之间。它把DFB激光器和电吸收调制器集成在InP芯片上，但完整模块仍需要Driver、接收器、DSP、控制电路、光学耦合和机械封装。
硅光主要位于第二层。硅光PIC可集成调制器、波导、分光、复用和接收结构，但激光光源必须由其他方式提供。常见路径包括：
- 独立CW激光器与硅光PIC连接；
- III-V激光器与硅光平台混合集成；
- 外部激光源通过光纤向多个光引擎供光；
- 特定平台将激光阵列直接集成到硅光芯片。
Intel的硅光平台公开说明其片上集成激光阵列不需要外部激光器，而Coherent的CW InP激光器则专门面向采用硅光调制器的800G和1.6T光模块。两种公开方案共同说明：硅光不是“无激光”，而是激光器与PIC的集成边界不同。
2. EML路线如何产生和调制光信号？
EML通常由两个单片集成区域组成：
- DFB激光器在连续波状态下产生稳定波长的光；
- 电吸收调制器根据电信号改变光的透射，从而形成高速PAM4信号。
由于光源和调制器集成在一个InP器件中，EML具有紧凑、高速和适合单模光纤连接的特点。进入800G和1.6T后，模块可以排列多个100G或200G EML通道，再通过并行光纤或波分复用输出。
2.1 对模块内部布局的影响
典型EML发射链包括：
DSP
→ Driver
→ EML
→ 光学耦合或复用
→ 光纤接口这会形成多个局部功能区：
- EML器件安装面；
- Driver与EML之间的短电气连接；
- 光学耦合和波分结构；
- 每个通道的热源；
- 光纤或连接器定位区域。
因此，EML路线的结构难点往往不是单个壳体尺寸，而是多通道之间的高度、间距、热路径和装配累积误差。
3. 硅光路线如何工作？
硅光利用成熟的硅工艺在PIC上制造调制器、波导、耦合器、分光器、复用器和部分探测结构。多通道光路可以集中在一块芯片或一个光引擎中，从而减少分立光学元件数量并提高集成密度。
典型发射链可以表示为：
激光器或外部光源
→ 硅光PIC
→ Driver与控制电路
→ 光纤阵列但“激光器或外部光源”并没有统一答案。它可能：
- 与PIC位于同一光引擎中；
- 通过混合集成靠近PIC；
- 位于模块另一位置；
- 在CPO架构中作为独立外部激光源；
- 在特定硅光平台中直接片上集成。
3.1 集成度提高不等于机械结构不重要
硅光把更多光学功能放进PIC，却会提高以下结构要求：
- PIC和光纤阵列的相对位置；
- 光引擎与PCB的安装基准；
- 激光器、PIC、Driver和DSP之间的热路径；
- 光纤出口的弯曲半径与应力释放；
- 上盖压紧后光引擎的变形；
- 温度循环下不同材料的膨胀失配。
光学功能越集中，局部结构变形造成的影响可能越集中。因此，硅光不是减少精密制造，而是把精密制造重点从多个分立器件转向光引擎、光纤阵列和封装基准。
4. EML与硅光的核心工程差异
| 比较项 | EML | 硅光 |
|---|---|---|
| 主要材料平台 | InP | 以硅为PIC平台，激光器可使用III-V材料 |
| 调制方式 | 电吸收调制 | 常见MZM或环形调制器等 |
| 激光器关系 | DFB与调制器单片集成 | 外部、混合或片上集成均可能 |
| 通道集成 | 多个EML器件排列 | 多通道集成在一个或少数PIC中 |
| 光纤耦合 | 分立耦合、复用或并行输出 | 光纤阵列与PIC耦合较常见 |
| 热点形态 | 多个EML与Driver局部热点 | PIC、激光器、Driver、DSP分区热点 |
| 结构风险 | 多通道高度差、器件间距和局部散热 | PIC平整度、光纤应力、热变形和封装基准 |
| 量产风险 | EML一致性、主动耦合、通道装配 | PIC良率、激光集成、光纤阵列和封装良率 |
这张表不能直接导出“硅光功耗一定更低”或“EML传输一定更远”的结论。最终性能取决于：
- 传输距离和光学预算；
- 100G/lane、200G/lane或更高速率；
- DSP、LPO或其他信号处理方案；
- 激光效率和光路损耗；
- 封装形式和温度条件；
- 生产良率与成本；
- 模块和系统散热方式。
5. 两种路线的热点和散热路径有什么不同？
5.1 EML路线的典型热路径
EML路线常见多个发射通道，每个通道附近可能有EML和Driver热点，再叠加DSP、电源管理与接收端热点。
EML / Driver
→ 局部载体或热扩散结构
→ 散热上盖
→ TIM
→ 外部散热器制造重点包括：
- 多个热接触台阶的最终高度；
- EML通道之间的温度一致性；
- 局部热扩散片与上盖的接触；
- 上盖压紧力是否影响光学组件；
- 表面处理后热接触面的最终状态。
5.2 硅光路线的典型热路径
硅光模块可能把PIC、Driver、DSP和激光器分区布置，也可能在光引擎内部高度集成。
CW或集成激光器
+ PIC / Driver
+ DSP / TIA
→ 一个或多个热路径
→ 上盖、热扩散件或独立散热结构制造重点包括：
- 激光器和PIC是否共用热路径；
- PIC安装面的平整度与刚度；
- 光纤阵列是否受热变形拉动；
- 上盖和TIM压紧是否改变光引擎位置；
- 不同材料热膨胀是否造成长期漂移。
真正要控制的不是“哪条路线温度更低”，而是每个热点到系统散热器的热阻和结构变形是否可预测、可重复。
6. 光引擎、底座和上盖如何受到技术路线影响？
6.1 EML模块的结构重点
- 多个EML或TOSA安装位置；
- Driver到EML的短电气路径；
- 光学复用件与光纤接口；
- 局部热台阶和热扩散区域；
- 多通道装配高度和间距；
- 前端光口与模块外形尺寸链。
6.2 硅光模块的结构重点
- PIC或光引擎安装基准；
- 光纤阵列固定和应力释放；
- 激光器与PIC的相对位置；
- PCB、光引擎和连接器之间的尺寸链；
- 局部热扩散件和上盖接触；
- 热循环下的刚度和变形。
对两种路线而言，精密底座都不只是承载零件。它同时决定PCB位置、光引擎位置、光口位置、热接触高度和模块外形。
7. 哪些特性属于真正的CTQ？
| CTQ | EML路线关注点 | 硅光路线关注点 |
|---|---|---|
| 光引擎安装面 | 多器件共面和相对高度 | PIC平整度、支撑刚度 |
| 热接触高度 | 多个EML与Driver台阶 | PIC、激光器和DSP的分区高度 |
| PCB与连接器位置 | 电气链路和前端接口 | PIC、DSP、光口的尺寸链 |
| 光纤接口位置 | 分立耦合和复用件定位 | 光纤阵列位置和角度 |
| 上盖平面度 | TIM均匀性和多热点接触 | PIC区域压力与热变形 |
| 表面处理边界 | 热面、接地面和光学区域 | 热面、光纤区域、接地和清洁 |
| 装配状态翘曲 | 多通道器件受力 | PIC和光纤阵列对准漂移 |
| 清洁度 | 光学耦合区域和连接器 | PIC、光纤阵列和光口 |
CTQ不是公差值最小的尺寸，而是失控后会破坏光、电、热或机械功能闭环的特性。
8. 样件阶段不明显、量产时会暴露哪些问题？
8.1 EML路线常见风险
- 少量样件手工调整可以补偿通道高度差，量产装配无法持续补偿；
- 多个EML和Driver的累计公差导致耦合位置漂移；
- 上盖局部高点让部分通道TIM压缩不足；
- 器件批次差异改变热点和温度均匀性；
- 表面处理膜厚改变安装台阶或接地区域；
- 清洗和包装不足污染光学接口。
8.2 硅光路线常见风险
- PIC安装面自由状态合格，装配后发生弯曲；
- 光纤阵列固定后残余应力拉动光学接口；
- 激光器和PIC之间的热膨胀差导致温度循环漂移；
- 上盖压紧改变光引擎位置；
- 毛坯或薄壁壳体变形影响光引擎基准；
- 局部颗粒进入PIC、光纤阵列或热接触面。
这些问题说明，样件“能亮、能通”不等于量产工艺已经稳定。结构件供应商需要与光学、电子、热设计和装配团队共同冻结验收状态。
9. 从工程样件到量产应该怎样转换？
推荐路径是：
光学路线和光源位置确认
→ 功能基准和CTQ冻结
→ 热路径与装配尺寸链评审
→ 全CNC工程样件
→ 光、电、热与插拔验证
→ 毛坯和量产工艺路线选择
→ 关键功能面精加工
→ 表面处理、清洗和遮蔽
→ 小批试产与过程能力确认
→ 稳定量产和变更管理9.1 样件阶段
全CNC加工适合：
- 快速改变光引擎位置；
- 调整热台阶和上盖高度；
- 验证光纤出口和连接器空间；
- 比较不同热扩散结构；
- 建立测量基准和装配治具。
9.2 量产阶段
设计冻结后，可以评估：
- 压铸或锻造毛坯加关键面CNC；
- 铝型材加切断与局部精加工；
- 铜或铝热扩散件的冲压、锻造或复合路线；
- 拉环和锁止件的冲压、压铸或注塑；
- 专用夹具、自动测量和防错装配。
量产路线不能只看单件加工价格，还要比较模具投入、CTQ保持能力、良率、表面处理和设计变更频率。
10. 仲德可以参与哪些工作？
10.1 适合参与的范围
- 铝、铜等精密壳体、底座和散热上盖；
- EML或硅光光引擎周边安装结构；
- CW激光器或外部光源的金属壳体与热结构；
- 热扩散件、外部散热器和局部冷却底座；
- 压铸、型材、锻造等毛坯后的CNC精加工；
- 阳极、化学镍、涂装和局部遮蔽；
- 去毛刺、清洗、保护包装和追溯；
- 部件组装、CMM检测和尺寸链验证；
- 从工程样件到批量制造的工艺转换。
10.2 不应扩大表述的范围
仲德不应声称承担：
- EML、DFB激光器或硅光PIC设计和晶圆制造；
- Driver、TIA、DSP和高速PCB设计；
- 主动光纤对准及核心光学封装；
- 完整光模块光电性能测试与认证；
- IEEE、OIF或MSA标准认证；
- 与本文所列技术企业的既有供应关系。
清晰的业务边界能够让客户在结构设计冻结、DFM、样件加工、表面处理和量产转换阶段准确引入制造合作。
11. RFQ需要提供哪些输入？
| RFQ资料 | 用途 |
|---|---|
| 2D图纸和3D模型 | 确认尺寸、公差、基准和装配空间 |
| EML或硅光路线 | 判断光引擎和器件布局 |
| 激光器、PIC、Driver和DSP位置 | 建立热点和热路径 |
| PCB、光引擎和连接器装配关系 | 建立尺寸链 |
| 功耗、热接触面和TIM要求 | 确认上盖、台阶和检测方法 |
| 光纤阵列或光口位置 | 确认开口、支撑和清洁边界 |
| 关键CTQ和验收状态 | 明确加工后、处理后或装配后验收 |
| 材料、毛坯和表面处理 | 评估全CNC、压铸、型材等路线 |
| 样件数量与预计年用量 | 判断模具和自动化投入 |
| 清洁、包装和追溯要求 | 保护光学和热功能面 |
供应商越早获得真实装配状态和功能输入，越能避免把所有尺寸都做成不必要的高精度，同时确保真正CTQ得到足够控制。
