シリコンフォトニクスとEML光トランシーバーの違い：光源、変調、パッケージ、放熱、精密構造

直接回答

シリコンフォトニクスとEMLは、「どちらが新しいか」だけで優劣を決められる完成モジュールの二分類ではありません。まず光の発生、変調、光回路集積の方法が異なり、その後にDSP、ドライバー、TIA、PCB、光ファイバー接続、ハウジング、放熱構造を組み合わせて800G・1.6T光トランシーバーを構成します。

比較項目	EML方式	シリコンフォトニクス方式
光源と変調	DFBレーザーと電界吸収型変調器をInPデバイスへ集積	変調器、導波路、分波・合波をシリコンPICへ集積し、レーザーは別方式で供給または集積
光エンジン配置	複数EMLチャネルと対応ドライバー	多チャネルPICとCW、ハイブリッド、オンチップレーザー
発熱分布	EML、ドライバー、DSPの局所発熱が複数存在	PIC、レーザー、ドライバー、DSPを別領域に配置する場合がある
光ファイバー接続	個別結合後の合波、または並列光学	PICと光ファイバーアレイの結合が一般的
構造重点	複数デバイス位置、局所熱拡散、チャネル高さの均一性	光エンジン基準、PIC支持、レーザー位置、光ファイバー応力
量産重点	デバイスばらつき、結合、熱段差、多チャネル組立	PICパッケージ、レーザー集積、光ファイバーアレイ、熱変形、歩留まり

LumentumのEML製品説明では、波長を固定したDFBレーザーと電界吸収型変調器を単片集積したデバイスとして説明され、200G PAM4 EMLは200G/lane向けです。一方、Coherentのシリコンフォトニクス1.6Tモジュールも200Gの電気・光インターフェースを採用しています。同じ1.6T帯域でも異なる光学プラットフォームで実装できます。

情報の範囲： 本文は2026年8月までに公開された製品ページと技術発表を基に整理しています。光エンジン、レーザー集積、モジュール構造は企業ごとに異なります。展示品をすべての顧客の量産構造と同一視せず、本文記載企業と仲徳との取引関係を示すものでもありません。

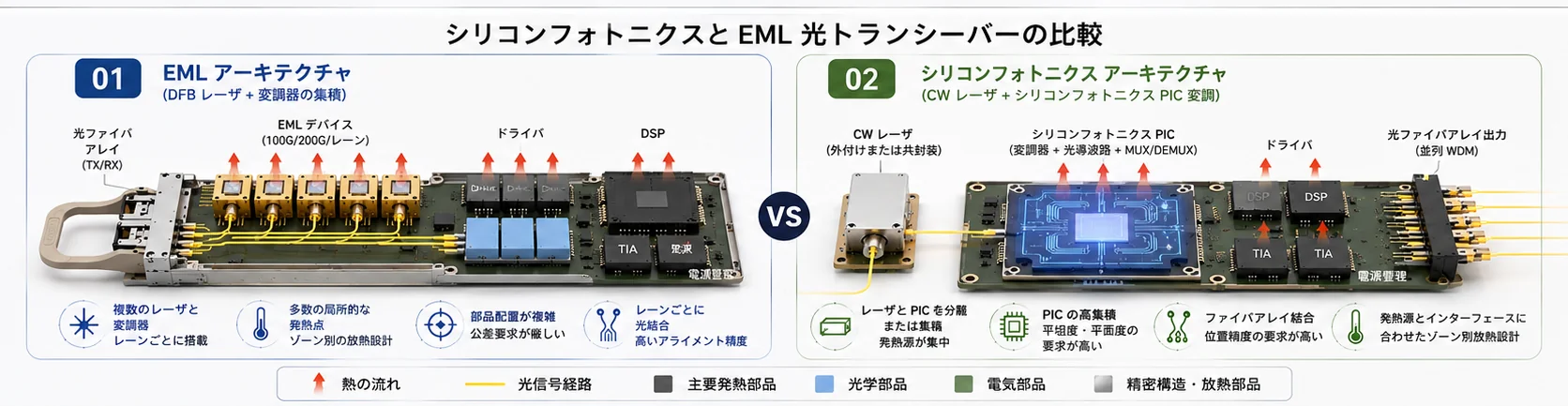

EML方式とシリコンフォトニクス方式の光トランシーバー構成比較。DFBレーザー、EMLデバイス、CWレーザー、シリコンフォトニクスPIC、ドライバー、DSP、光信号経路、発熱分布を示す — 図1｜EML方式はレーザーと変調器を複数の送信デバイスへ集積し、シリコンフォトニクス方式は変調、導波路、分波・合波をPICへ集中させ、独立または集積レーザーから光を供給します。

1. なぜシリコンフォトニクスとEMLを単純な対立構造として扱えないのか？

完成光トランシーバーには少なくとも四つの機能階層があります。

レーザー光源と変調
→ 光エンジンと光ファイバー結合
→ DSP、ドライバー、TIA、PCB
→ ハウジング、放熱、インターフェース、挿抜構造

EMLは第一階層と第二階層の一部に位置します。DFBレーザーと電界吸収型変調器をInPチップへ集積しますが、完成モジュールにはドライバー、受信器、DSP、制御回路、光学結合、機械パッケージが必要です。

シリコンフォトニクスは主に光エンジン階層です。シリコンPICは変調器、導波路、分岐、合波、受信構造を集積できますが、レーザー光源は次のいずれかで供給します。

独立CWレーザーをPICへ接続する
III-Vレーザーをシリコンプラットフォームへハイブリッド集積する
外部レーザー源から複数の光エンジンへ給光する
特定プラットフォームでレーザーアレイをオンチップ集積する

Intelのシリコンフォトニクスプラットフォームは外部レーザーを必要としないオンチップレーザーアレイを公開しています。一方、Coherentの高効率CW InPレーザーは800G・1.6Tのシリコンフォトニクス変調器向けです。したがって、シリコンフォトニクスはレーザー不要ではなく、レーザーとPICの集積境界が異なる技術です。

2. EML方式ではどのように光を発生・変調するのか？

EMLは一般に二つの単片集積領域で構成されます。

DFBレーザーが波長制御された連続光を発生する
電界吸収型変調器が電気信号に応じて光透過を変化させ、PAM4信号を生成する

光源と変調器が一つのInPデバイスへ集積されるため、高速単一モードリンクに適したコンパクトな送信器を構成できます。800G・1.6Tでは、複数の100Gまたは200G EMLチャネルを並べ、並列光ファイバーまたは波長多重光学へ接続します。

2.1 モジュール配置への影響

典型的な送信経路は次の通りです。

DSP
→ ドライバー
→ EML
→ 光学結合または合波
→ 光ファイバーインターフェース

そのため、モジュール内部には次の機能領域が生じます。

EML取付面
ドライバーからEMLまでの短い電気経路
光学結合・波長多重部
チャネルごとの発熱源
光ファイバーとコネクタの位置決め領域

構造上の難点は一つのハウジング寸法ではなく、チャネル高さ、ピッチ、熱経路、組立公差の累積管理です。

3. シリコンフォトニクス方式はどのように動作するのか？

シリコンフォトニクスは、シリコン製造工程を用いてPIC上に変調器、導波路、結合器、分岐器、合波器、受信構造を形成します。複数チャネルを一つのチップまたは光エンジンへ集中できるため、分立光学部品を減らし、集積密度を高められます。

典型的な送信経路は次の通りです。

レーザーまたは外部光源
→ シリコンPIC
→ ドライバーと制御回路
→ 光ファイバーアレイ

レーザーの実装には複数の選択肢があります。

同一光エンジン内へ実装
PIC近傍へハイブリッド集積
モジュール内の別位置へ配置
CPOで外部レーザー源として配置
特定プラットフォームでオンチップ集積

3.1 高集積化しても機械精度は不要にならない

むしろ次の要求が重要になります。

PICと光ファイバーアレイの相対位置
PCBに対する光エンジン基準
レーザー、PIC、ドライバー、DSP間の熱経路
光ファイバー出口の曲げ半径とストレインリリーフ
カバー圧力による光エンジン変形
異種材料の熱膨張差

光学機能が集中すると、一つの局所変形が複数チャネルへ同時に影響します。シリコンフォトニクスは精密製造を減らすのではなく、分立部品から光エンジン、光ファイバーアレイ、パッケージ基準へ重点を移します。

4. 主なエンジニアリング差異

項目	EML	シリコンフォトニクス
主材料	InP	シリコンPIC、レーザーにはIII-V材料を使用する場合がある
変調	電界吸収変調	MZM、リング変調器など
レーザーとの関係	DFBレーザーと変調器を単片集積	外部、ハイブリッド、オンチップ集積が可能
チャネル集積	複数EMLデバイスを配置	一つまたは少数PICへ多チャネルを集積
光ファイバー結合	個別結合、合波、並列出力	PICと光ファイバーアレイの結合が一般的
発熱形態	EMLとドライバーの局所発熱が複数存在	PIC、レーザー、ドライバー、DSPを分離配置可能
構造リスク	チャネル高さ、デバイス間隔、局所熱拡散	PIC平面、光ファイバー応力、熱変形、パッケージ基準
量産リスク	EMLばらつき、アクティブ結合、多チャネル組立	PIC歩留まり、レーザー集積、光ファイバーアレイ、パッケージ歩留まり

シリコンフォトニクスは必ず低消費電力、EMLは必ず長距離という結論にはなりません。実際の性能は次の条件で決まります。

伝送距離と光学予算
100G、200G、さらに高速なlane
DSP、LPOなどの信号処理方式
レーザー効率と光路損失
パッケージ形状と温度
歩留まりとコスト
モジュールとシステムの冷却

5. 発熱源と熱経路はどのように異なるのか？

5.1 EML方式の代表的な熱経路

複数送信チャネルのEMLとドライバーに加え、DSP、電源管理、受信側も発熱します。

EML / ドライバー
→ 局所キャリアまたはヒートスプレッダ
→ 放熱カバー
→ TIM
→ 外部ヒートシンク

製造上の重点は次の通りです。

複数熱接触段差の最終高さ
チャネル間温度の均一性
局所ヒートスプレッダとカバーの接触
カバー圧力が光学部品へ与える影響
表面処理後の熱接触面

5.2 シリコンフォトニクス方式の代表的な熱経路

PIC、ドライバー、DSP、レーザーを別領域へ配置する場合と、一つの光エンジンへ高集積する場合があります。

CWまたは集積レーザー
+ PIC / ドライバー
+ DSP / TIA
→ 一つまたは複数の熱経路
→ カバー、ヒートスプレッダ、専用冷却構造

製造上は次を確認します。

レーザーとPICが熱経路を共有するか
PIC取付面の平面度と剛性
熱変形が光ファイバーアレイを引っ張らないか
カバーとTIMの圧縮で光エンジンが移動しないか
材料の熱膨張差で長期ドリフトが生じないか

重要なのは、どちらが低温かではなく、各発熱源からシステムヒートシンクまでの熱抵抗と変形を予測・再現できることです。

6. 光エンジン、精密ベース、放熱カバーへの影響

6.1 EMLモジュール

複数EMLまたはTOSAの位置
ドライバーからEMLまでの短い電気経路
合波光学と光ファイバー接続
局所熱段差と熱拡散領域
チャネル組立高さとピッチ
光ポートからモジュール外形までの公差チェーン

6.2 シリコンフォトニクスモジュール

PICまたは光エンジン取付基準
光ファイバーアレイ固定とストレインリリーフ
レーザーとPICの相対位置
PCB、光エンジン、コネクタの公差チェーン
局所ヒートスプレッダとカバー接触
熱サイクル時の剛性と変形

どちらの方式でも、精密ベースは単なる支持部品ではありません。PCB、光エンジン、光ポート、熱接触高さ、モジュール外形を同時に決めます。

7. 真のCTQは何か？

CTQ	EMLの重点	シリコンフォトニクスの重点
光エンジン取付面	複数デバイスの共面性と相対高さ	PIC平面度と支持剛性
熱接触高さ	EML・ドライバーの複数段差	PIC、レーザー、DSPの領域別高さ
PCB・コネクタ位置	電気経路とフロント接続	PIC、DSP、光ポートの公差チェーン
光ファイバー位置	結合・合波位置	アレイ位置と角度
カバー平面度	TIM均一性と多発熱源接触	PIC領域への圧力と変形
表面処理境界	熱面、接地面、光学領域	熱面、光ファイバー領域、接地、清浄
組立時反り	多チャネルデバイスへの荷重	PIC・光ファイバーアレイの位置ずれ
清浄度	結合光学とコネクタ	PIC、アレイ、光ポート

CTQは最小公差の寸法ではなく、失控すると光・電気・熱・機械の機能ループを破壊する特性です。

8. 試作では見えにくく、量産で現れる問題

8.1 EML方式

少数試作では手調整できる高さ差を量産では補正できない
EML、ドライバー、光学部品の公差累積で結合位置がずれる
カバーの局所高点によりTIM圧縮が不均一になる
デバイスロット差で発熱バランスが変化する
皮膜厚さが取付段差や接地部を変える
洗浄・梱包不足で光学面が汚染される

8.2 シリコンフォトニクス方式

自由状態で合格したPIC取付面が組立後に曲がる
光ファイバーアレイ固定の残留応力で光学位置が動く
レーザーとPICの熱膨張差で熱サイクルドリフトが生じる
カバー圧力で光エンジンが移動する
素材または薄肉ハウジングの変形で基準がずれる
PIC、アレイ、熱接触面へ異物が入る

リンクが通る試作一台だけでは量産工程の安定性を証明できません。光学、電気、熱、構造、組立チームが受入状態を共同で固定する必要があります。

9. 試作から量産へどのように移行するか？

光学方式とレーザー位置を確認
→ 機能基準とCTQを固定
→ 熱経路と組立公差チェーンをレビュー
→ 全切削の工程試作
→ 光・電気・熱・挿抜を検証
→ 素材と量産工程を選定
→ 重要機能面を精密加工
→ 表面処理、洗浄、マスキング
→ 小ロット試産と工程能力確認
→ 安定量産と変更管理

9.1 試作段階

全切削は次の検証に適しています。

光エンジン位置の迅速な変更
熱段差とカバー高さの調整
光ファイバー出口とコネクタ空間の確認
ヒートスプレッダ案の比較
測定基準と組立治具の構築

9.2 量産段階

設計固定後は次を評価します。

ダイカスト・鍛造素材＋重要面CNC
アルミ押出材＋切断・局所加工
銅・アルミヒートスプレッダのプレス、鍛造、複合工程
プルタブ・ラッチ部品のプレス、鋳造、樹脂成形
専用治具、自動測定、ポカヨケ組立

単価だけでなく、金型投資、CTQ能力、歩留まり、表面処理、設計変更頻度で工程を選ぶ必要があります。

10. 仲徳が参加できる範囲

10.1 適した範囲

アルミ・銅の精密ハウジング、ベース、放熱カバー
EMLまたはシリコンフォトニクス光エンジン周辺の取付構造
CWレーザー・外部レーザー源の金属ハウジングと熱構造
ヒートスプレッダ、外部ヒートシンク、局所冷却ベース
ダイカスト、押出、鍛造などニアネット材のCNC仕上げ
アルマイト、無電解ニッケル、塗装、局所マスキング
バリ取り、洗浄、保護梱包、トレーサビリティ
部品組立、CMM検査、公差チェーン検証
工程試作から量産への工程移行

10.2 拡大表現すべきでない範囲

EML、DFBレーザー、シリコンPICの設計・ウエハ製造
ドライバー、TIA、DSP、高速PCB設計
アクティブ光調芯と中核光学パッケージ
完成光トランシーバーの光電性能認証
IEEE、OIF、MSA認証
本文記載企業との既存取引関係

明確な境界により、構造設計固定、DFM、試作加工、表面処理、量産移行の適切な段階で製造支援を導入できます。

11. RFQで必要な入力

RFQ資料	目的
2D図面と3Dモデル	寸法、公差、基準、組立空間の確認
EMLまたはシリコンフォトニクス方式	光エンジンと部品配置の確認
レーザー、PIC、ドライバー、DSP位置	発熱源と熱経路の構築
PCB、光エンジン、コネクタの組立関係	公差チェーンの構築
発熱量、熱接触面、TIM要求	カバー段差と検査方法の定義
光ファイバーアレイ・光ポート位置	開口、支持、清浄境界の定義
重要CTQと受入状態	加工後、処理後、組立後の区分
材料、素材、表面処理	全切削、ダイカスト、押出などの比較
試作数量と年間数量	金型・自動化投資の判断
清浄度、梱包、追跡要求	光学面と熱機能面の保護

実際の組立状態と機能入力を早期に共有することで、一般寸法への過剰公差を避け、真のCTQへ管理を集中できます。

よくある質問

シリコンフォトニクス光トランシーバーとEML光トランシーバーの主な違いは何ですか？

EMLはDFBレーザーと電界吸収型変調器を一つのInP送信デバイスへ集積します。シリコンフォトニクスは主に変調器、導波路、分波・合波、受信機能の一部をシリコンフォトニクス集積回路へ集約します。シリコンフォトニクスにもレーザー光源が必要で、外部CWレーザー、ハイブリッド集積レーザー、または特定プラットフォームのオンチップレーザーアレイを利用できます。両方式ともDSP、ドライバー、TIA、PCB、光ファイバーインターフェース、機械構造と組み合わされて完成モジュールになります。
