直接结论
数据中心液冷是利用液体接收、搬运并最终排出IT设备热量的技术。它解决的不是“让服务器里面有水”，而是建立一条受控的热传递路径：
芯片或电子元件 → 液冷终端 → 冷却液 → 换热设备 → 数据中心外部环境或热回收系统
液冷终端可能是：
- 安装在CPU、GPU或加速器上的冷板；
- 与机柜后门结合的液体换热器；
- 装载整机或主板的浸没槽；
- 面向特定功率器件的液体模块。
OCP Cooling Environments项目把冷板、CDU、浸没式冷却、后门换热器和热回收列为数据中心液冷的重要领域。它说明“液冷”不是一种单一产品，而是一组不同的系统架构。
ASHRAE在AI数据中心框架中指出，直接芯片液冷已经成为AI和HPC的重要技术路线，暖水和减少压缩机制冷的设计还可能提高自然冷却时间并降低用水需求。液冷是否真正高效，取决于服务器、TCS技术冷却系统、设施水系统和热排放设备是否作为一个整体设计。

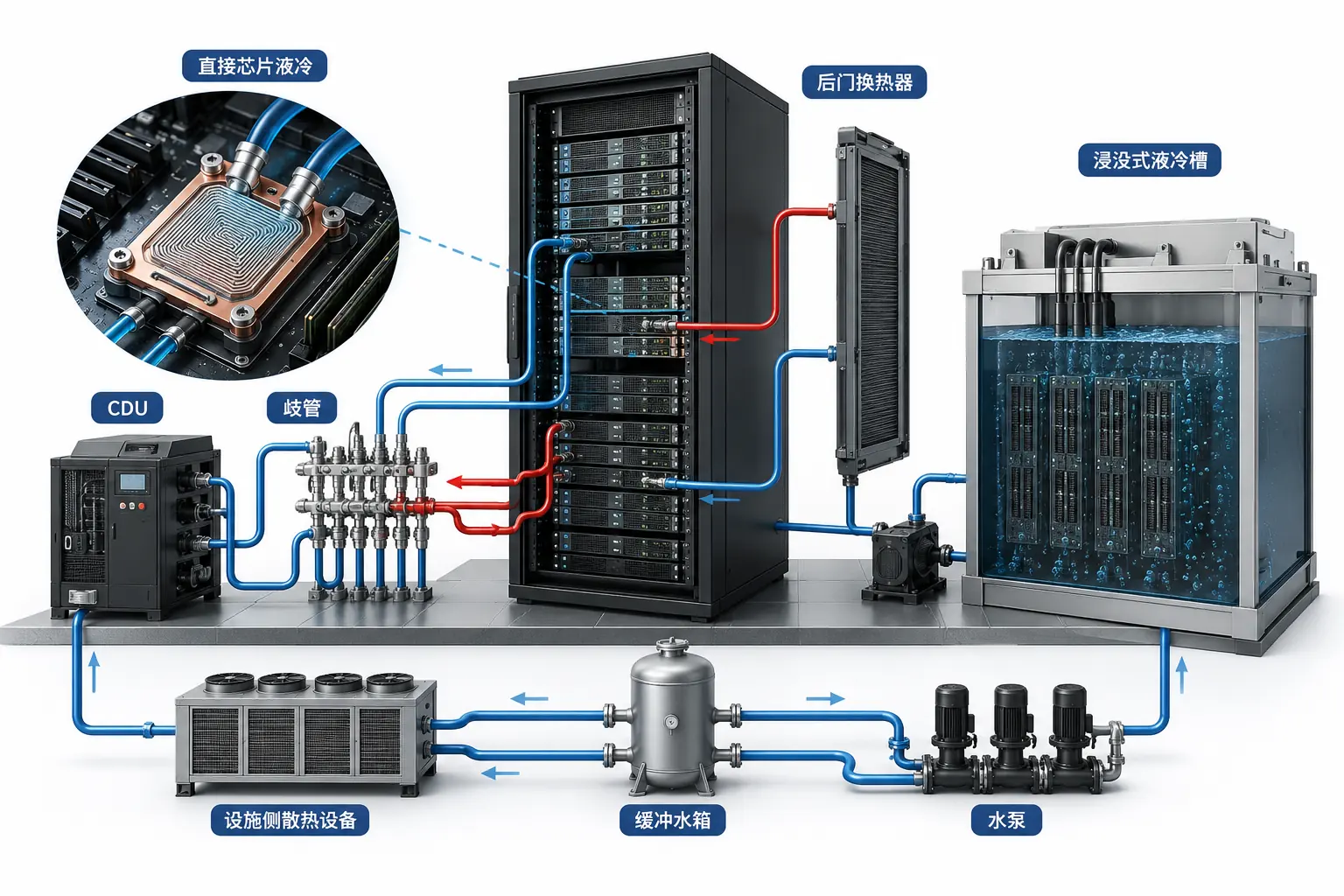

数据中心液冷需要把服务器内部、技术冷却系统和设施侧散热设备作为一条完整的热量传递链进行设计。
1. 为什么AI服务器越来越需要液冷
传统服务器主要依靠风扇和空气把热量带走。空气冷却成熟、维护体系完整，但空气密度和携热能力有限。
当服务器出现以下变化时，空气侧压力会迅速增加：
- CPU、GPU和AI加速器功率提高；
- 单机内部高热流密度区域增多；
- 机架功率密度上升；
- 风扇转速、噪声和功耗增加；
- 散热器、风道和服务器高度受到限制；
- 传统机房送风和回风能力接近边界。
液体可以用较小的流量搬运较多热量，并把热量直接从热源附近带走。它适合处理高热流密度，但并不自动代表系统一定节能。泵、CDU、换热器、设施水、控制、冗余和热排放方式都会影响最终能耗。
2. 液冷和水冷是不是同一个概念
不完全相同。
“液冷”描述的是以液体为主要热量运输介质，使用的液体可以是：
- 经过水质控制的水；
- 水和乙二醇或丙二醇混合液；
- 专用传热液；
- 绝缘液；
- 适用于相变系统的工作液体。
“水冷”通常指以水或水基液体为主要介质，但很多数据中心液冷回路并不允许普通自来水直接进入服务器。
项目中应明确：
- 服务器侧使用什么液体；
- 设施侧使用什么液体；
- 两个回路是否通过CDU换热器隔离；
- 哪些金属、密封和管路与液体接触；
- 水质、浓度、温度和维护责任由谁管理。
3. 液冷有哪些主要类型
直接芯片液冷
直接芯片液冷把冷板安装在CPU、GPU、加速器或其他高功率器件上。
冷却液在封闭管路和冷板内部流动，不直接接触PCB。典型部件包括冷板、软管或硬管、快速接头、服务器歧管、机架歧管和CDU。
它的优势是可以保留接近传统服务器和机架的结构，并逐步改造现有数据中心。
浸没式液冷
浸没式液冷把主板或专用服务器放入绝缘液体中。液体直接接触许多电子元件。
单相浸没中，液体保持液态并通过泵或自然循环进入换热器。两相浸没中，液体在电子元件表面沸腾，再由冷凝器回收。
它可以减少服务器内部风扇和传统风道，但对材料兼容性、槽体、液体管理、设备搬运和维护流程提出新的要求。
后门换热器和液体辅助机柜冷却
后门换热器安装在机柜排风侧，用液体吸收服务器排出的热空气。它没有让液体进入服务器内部，但能降低机房空气冷却负荷。
这种路线可作为传统空气冷却和直接芯片液冷之间的过渡方案。
| 路线 | 液体接触范围 | 服务器改动 | 典型应用 |
|---|---|---|---|
| 直接芯片液冷 | 冷板和管路内部 | 中等 | AI服务器、HPC、既有机房升级 |
| 浸没式液冷 | 大量电子元件 | 较大 | 专用高密度集群、新建系统 |
| 后门换热器 | 机柜后部换热器 | 较小 | 高密度机柜改造和混合冷却 |
| 液体冷却机柜 | 机柜内部液体模块 | 取决于方案 | 边缘、模块化和定制部署 |
4. 一个完整液冷系统怎样工作
以直接芯片液冷为例，热量通常经过以下路径：
- 芯片产生热量；
- TIM把热量传递到冷板热接触面；
- 冷板内部流道把热量传给服务器侧冷却液；
- 服务器管路把液体送到机架歧管；
- CDU维持流量、压力、温度和回路隔离；
- CDU换热器把热量传递给设施侧水系统；
- 干冷器、冷却塔、冷水机或其他设备把热量排出；
- 在适当条件下，热量也可以进入热回收系统。
这条路径包含三个边界：
| 系统边界 | 主要内容 |
|---|---|
| IT设备内部 | 芯片、冷板、服务器管路和传感器 |
| TCS技术冷却系统 | 服务器歧管、机架歧管、QD、CDU和服务器侧液体 |
| FWS设施水系统 | 设施管路、泵、热排放和热回收设备 |
项目团队对“一级侧、二级侧”的叫法可能不同。为了避免混淆，建议在图纸和RFQ中直接使用“服务器侧”与“设施侧”。
5. 液冷系统的关键部件
OCP冷板项目把冷板、管路、歧管、快速接头和CDU作为直接液冷生态的重要组成部分。
| 部件 | 主要功能 | 常见CTQ |
|---|---|---|
| 冷板 | 从芯片接收热量 | 平面度、粗糙度、流道、压降、气密 |
| 服务器歧管 | 分配服务器内部流量 | 支路一致性、接口位置、清洁度 |
| 机架歧管 | 连接多个服务器支路 | 孔系、流量平衡、耐压和检漏 |
| 快速接头 | 支持快速连接和拆换 | 密封、方向、流阻、插拔寿命 |
| 软管和硬管 | 搬运冷却液 | 内径、弯曲、材料、渗透和清洁度 |
| CDU | 控制服务器侧液体 | 流量、压力、温度、换热和冗余 |
| 阀和过滤器 | 隔离、调节和保护回路 | 流阻、颗粒能力、维护空间 |
| 传感器 | 监测温度、压力、流量和泄漏 | 精度、位置、响应和校准 |
| 检漏结构 | 发现并管理泄漏 | 覆盖范围、排液路径、误报警控制 |
| 换热和排热设备 | 把热量排出设施 | 换热能力、环境适应和控制 |
6. 冷板为什么是液冷制造的核心零件
冷板位于芯片和冷却液之间，是直接芯片液冷的终端换热器。
ASHRAE把冷板比作分布式冷水系统中的末端设备，但冷板对温度、流量、压降、材料兼容性和清洁度有更严格的边界。
一个冷板通常包含：
- 热接触底板；
- 蛇形、并联、针肋或微通道流道；
- 上盖或封合层；
- 进出口；
- 安装孔和定位面；
- 钎焊、焊接或机械密封区域。
冷板的制造难点不是单一尺寸，而是热接触面、内部流道、接合、接口、清洗和功能测试共同决定性能。
7. CDU是什么，为什么不能省略
CDU是Coolant Distribution Unit，即冷却液分配单元。
它通常承担：
- 服务器侧液体循环；
- 供回液温度控制；
- 流量和压力控制；
- TCS与设施水回路隔离；
- 热交换；
- 过滤和补液；
- 空气排除；
- 状态监测；
- 泵、电源或控制冗余；
- 远程报警和数据记录。
不是所有系统都使用同样形式的CDU。它可以安装在机架内、机架旁、列间或集中设备区域。选择时要同时考虑容量、冗余、维护、占地、噪声、接管和设施条件。
8. 液冷可以带来哪些价值
提高功率密度能力
液冷把热量从热源附近带走，有利于在有限空间内部署更高功率的处理器和机架。
降低部分风扇需求
当更多热量由液体处理时，服务器和机房空气系统的负荷可以下降。但是否能够取消风扇取决于剩余热量。
提高自然冷却和热回收机会
更高的冷却液回水温度可能增加干冷器和自然冷却使用时间，也有利于把低品位热量用于建筑供热、热水或其他场景。
支持模块化扩容
冷板、歧管、CDU和设施接口可以按服务器、机架或区域扩容。
这些价值都必须由系统数据证明，不能仅凭“使用液冷”得出结论。
9. 液冷并不自动解决哪些问题
液冷不会自动消除：
- 泄漏风险；
- 腐蚀和电偶腐蚀；
- 微通道堵塞；
- 冷却液老化；
- 材料不兼容；
- 空气进入和气塞；
- 泵故障；
- 传感器漂移；
- 维护失误；
- 控制系统故障；
- 设施侧容量不足。
它把一部分空气管理问题转化为流体、材料、密封、清洁度、监测和维护问题。
10. 液冷零件的主要制造CTQ
| CTQ类别 | 典型要求 |
|---|---|
| 热界面 | 平面度、粗糙度、总高度和装配载荷 |
| 流道 | 宽度、深度、壁厚、分流和局部阻力 |
| 液压性能 | 流量范围、压降和支路一致性 |
| 密封 | 气密、液密、耐压和循环可靠性 |
| 材料 | 金属、密封、液体和表面处理兼容 |
| 接口 | 螺纹、密封槽、孔位、方向和防错 |
| 清洁度 | 颗粒、毛刺、切屑、清洗和封堵 |
| 接合 | 钎焊、FSW、焊接或机械密封完整性 |
| 结构 | 刚性、变形、振动和装配尺寸链 |
| 追溯 | 材料批次、工艺、检测和测试数据 |
一个零件可能尺寸合格，但压降、清洁度或密封不合格。因此，液冷零件必须把尺寸检验和功能测试结合起来。
11. 液冷系统怎样验证
验证通常分为零件、组件和系统三个层级。
零件层级
- 尺寸和几何公差；
- 流道和内部质量；
- 表面处理；
- 材料和批次；
- 清洁度；
- 气密和耐压。
组件层级
- 流量和压降；
- 支路均匀性；
- 热性能；
- 接头插拔和装配；
- 温度与压力循环；
- 振动和运输；
- 传感器和报警。
系统层级
- 服务器满载热测试；
- CDU容量和冗余；
- 设施水匹配；
- 故障隔离；
- 泵或电源失效；
- 泄漏响应；
- 维护和恢复流程；
- 长期冷却液质量。
12. 哪些项目适合优先评估液冷
液冷通常值得优先评估的场景包括：
- AI训练和推理集群；
- HPC高性能计算；
- 高密度GPU服务器；
- 空气冷却接近容量边界的现有机房；
- 新建高密度数据中心；
- 需要提高自然冷却比例的项目；
- 有热回收条件的园区；
- 模块化或边缘数据中心。
是否采用液冷，还要评估：
- 机架功率和热流密度；
- IT设备是否支持液冷；
- 设施水温度、流量和压差；
- CDU空间和冗余；
- 运维人员能力；
- 液体和材料管理；
- 供应链成熟度；
- 初始投资和生命周期成本。
13. 从样件到量产需要建立什么流程
液冷零件从样件到量产，建议建立以下流程：
- 明确系统边界和责任；
- 冻结冷却液、材料和接口；
- 识别热、液压、密封和清洁度CTQ；
- 完成流道与接合DFM评审；
- 制作工程样件；
- 进行尺寸、气密、耐压、流量、压降和热测试；
- 评估温度循环、压力循环和振动；
- 固化材料、工装、刀具、接合和清洗参数；
- 建立量产抽检和100%测试项目；
- 建立批次与测试数据追溯；
- 定义材料、工艺和供应商变更的再验证要求。
14. 液冷项目RFQ需要哪些信息
| 类别 | 建议资料 |
|---|---|
| 系统架构 | 服务器、机架、CDU和设施连接图 |
| 热条件 | 芯片功率、热流密度、目标温度 |
| 流体 | 冷却液、温度、流量、允许压降 |
| 压力 | 工作、峰值、耐压、泄漏率 |
| 零件设计 | 2D、3D、版本、基准和尺寸链 |
| 材料 | 底板、上盖、接液金属、密封和涂层 |
| 接口 | 螺纹、QD、软管、歧管和安装空间 |
| 清洁度 | 颗粒、残留物、冲洗和包装 |
| 验证 | 尺寸、气密、耐压、流量、压降和热测试 |
| 量产 | 样件数量、年用量、节拍、追溯和变更管理 |
15. 精密制造供应商能提供哪些价值
对精密制造供应商而言，液冷机会主要集中在：
- 铝、铜冷板和上盖；
- 微通道、针肋和复杂流道；
- 服务器和机架歧管；
- 阀块、接头座和传感器座；
- CDU泵块和换热器端板；
- 支架、压板、托盘和结构件；
- CNC加工、钎焊、焊接和机械密封；
- 清洗、组装、气密、耐压和流量测试；
- 样件到批量的CTQ和过程能力控制。
真正有价值的制造能力不是“能把零件加工出来”，而是能证明：
- 热接触面稳定；
- 流道和压降可重复；
- 接合和密封可靠；
- 内部清洁度受控；
- 接口可以稳定装配；
- 测试数据能够追溯；
- 工艺可以进入稳定量产。
常见问题
数据中心液冷是什么？
数据中心液冷是利用液体接收并搬运服务器热量的冷却方法。液体可以在冷板、管路、换热器或浸没槽中流动，把热量从芯片或电子设备传递到CDU、设施水系统或其他散热设备。
液冷是不是只需要在CPU和GPU上安装冷板？
不是。冷板只是直接芯片液冷中的终端换热部件。完整系统还需要管路、快速接头、服务器和机架歧管、CDU、泵、换热器、阀、传感器、过滤、检漏、冷却液管理和设施侧散热能力。
液冷服务器还需要风扇吗？
可能需要。冷板通常优先处理CPU、GPU和加速器等主要热源，内存、电源、存储、网络器件和其他板级热量仍可能由空气处理。能否减少或取消风扇，需要根据液冷覆盖率、服务器布局和整机热测试确定。
液冷零件采购时最重要的要求是什么？
采购方应同时明确热负载、冷却液、流量、允许压降、工作压力、耐压、泄漏率、材料、清洁度、接口、平面度、粗糙度、表面处理、测试方法、样件数量和预计量产规模。只提供外形图或只要求气密测试通常不足以定义一个可量产的液冷零件。
