直接回答
データセンター液冷は、液体を用いてIT機器の熱を回収し、運搬し、最終的に外部へ排出する技術です。単にサーバー内部へ水を入れる方式ではなく、管理された熱移送経路を構成します。

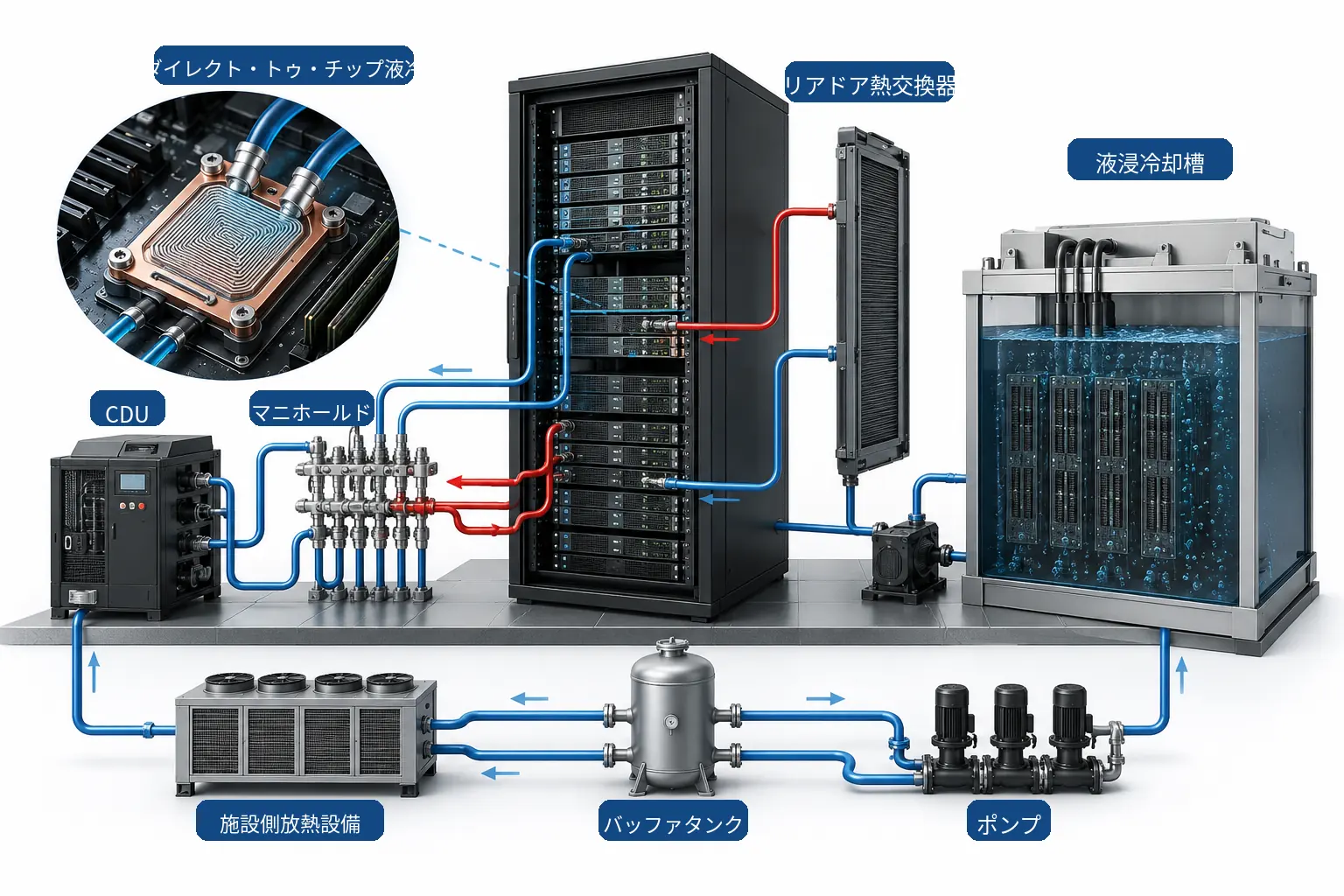

チップまたは電子部品 → 液冷端末 → 冷却液 → 熱交換設備 → 外部環境または熱回収設備
液冷端末には次があります。
- CPU、GPU、アクセラレーターに取り付けるコールドプレート
- ラック後部へ取り付ける液体熱交換器
- サーバー基板またはIT機器を収容する液浸槽
- 特定の電力部品向けに設計した液体冷却モジュール
OCP Cooling Environmentsプロジェクトは、コールドプレート、CDU、液浸冷却、リアドア熱交換器、熱回収を対象としています。この範囲から、液冷は単一製品ではなく、複数のシステム構成を含む技術群であることが分かります。
ASHRAEのAIデータセンターフレームワークでは、ダイレクト・トゥ・チップ液冷をAIとHPCの重要な方式として扱っています。高温水を利用し、圧縮機式冷却への依存を減らす設計は、条件が合う地域で自然冷却時間を増やし、水使用量を減らす可能性があります。実際の効率は、サーバー、TCS、施設水システム、外部放熱設備を一体で設計できるかによって決まります。
データセンター液冷では、サーバー内部、技術冷却回路、施設側放熱設備を一つの熱移送チェーンとして設計します。
1. AIサーバーで液冷が必要になる理由
従来のサーバーは、ファンと空気を用いて熱を排出します。空冷は成熟していますが、空気の密度と熱搬送能力には限界があります。
次の変化によって空気側の負担が増加します。
- CPU、GPU、アクセラレーターの消費電力上昇
- 1台のサーバー内部に高熱流束領域が増加
- ラック電力密度の上昇
- ファン回転数、騒音、消費電力の増加
- ヒートシンク、風路、サーバー高さの制約
- 既存の給気・還気能力が限界へ接近
液体は少ない体積流量で多くの熱を搬送し、熱源付近から熱を回収できます。ただし、液冷を使用するだけで効率が高くなるわけではありません。ポンプ、CDU、熱交換器、施設水、制御、冗長性、放熱方式が全体効率へ影響します。
2. 液冷と水冷は同じですか
完全には同じではありません。
液冷は、液体を主要な熱搬送媒体として使用する方式です。液体には次があります。
- 水質を管理した水
- 水とエチレングリコールまたはプロピレングリコールの混合液
- 専用熱媒体
- 絶縁液
- 相変化システム用作動液
水冷は水または水系液体を使用する方式を指す場合が多いですが、一般の水道水をサーバー部品へ直接流すことは通常ありません。
プロジェクトでは次を明確にします。
- サーバー側の液体
- 施設側の液体
- CDU熱交換器で回路を分離するか
- 各液体へ接触する金属、シール、配管
- 液体品質、濃度、温度、保守の責任
3. 液冷の主な方式
ダイレクト・トゥ・チップ液冷
CPU、GPU、アクセラレーター、その他の高出力部品へコールドプレートを取り付けます。
冷却液は密閉配管とコールドプレート内部を流れ、PCBへ直接接触しません。代表部品はコールドプレート、ホースまたは硬管、クイックコネクタ、サーバーマニホールド、ラックマニホールド、CDUです。
標準サーバーに近い構造を維持し、既存データセンターを段階的に改修できます。
液浸冷却
基板または専用サーバーを絶縁液へ浸します。液体は多くの電子部品へ直接接触します。
単相液浸では液体状態を維持し、ポンプまたは自然対流によって熱交換器へ循環します。二相液浸では電子部品表面で液体が沸騰し、冷凝器で液体へ戻ります。
サーバー内部のファンと従来型風路を削減できる可能性がありますが、材料適合性、槽体、液体管理、機器搬送、保守手順が重要です。
リアドア熱交換器と液体利用ラック冷却
リアドア熱交換器はラック排気側で空気の熱を液体へ移します。液体はサーバー内部へ入りませんが、機房空冷負荷を下げます。
従来型空冷とダイレクト・トゥ・チップ液冷の中間的な改修方式として利用できます。
| 方式 | 液体接触範囲 | サーバー変更 | 代表用途 |
|---|---|---|---|
| ダイレクト・トゥ・チップ | コールドプレートと配管内部 | 中程度 | AIサーバー、HPC、既存施設改修 |
| 液浸 | 多くの電子部品 | 大きい | 専用高密度クラスター、新設システム |
| リアドア熱交換器 | ラック後部熱交換器 | 小さい | 高密度ラック改修、ハイブリッド冷却 |
| 液冷キャビネット | キャビネット内部の液体モジュール | 構成による | エッジ、モジュール、専用設備 |
4. 完全な液冷システムの動作
ダイレクト・トゥ・チップ方式では、一般的に次の経路で熱を移します。
- チップが発熱
- TIMからコールドプレート接触面へ熱伝達
- 内部流路からサーバー側冷却液へ熱伝達
- サーバー配管からラックマニホールドへ移動
- CDUが流量、圧力、温度、回路分離を管理
- CDU熱交換器から施設水へ熱伝達
- ドライクーラー、冷却塔、冷水機などから外部へ放熱
- 条件により熱回収設備へ熱を供給
この経路には三つの境界があります。
| 境界 | 主な内容 |
|---|---|
| IT機器内部 | チップ、コールドプレート、サーバー配管、センサー |
| TCS | サーバーマニホールド、ラックマニホールド、QD、CDU、サーバー側液体 |
| 施設水システム | 施設配管、ポンプ、放熱、熱回収設備 |
一次側、二次側という呼称はチームによって異なる場合があります。図面とRFQでは、サーバー側、施設側と記載すると明確です。
5. 主要液冷部品
OCPコールドプレートプロジェクトでは、コールドプレート、配管、マニホールド、クイックコネクタ、CDUをダイレクト液冷エコシステムの主要要素として扱っています。
| 部品 | 主な機能 | 代表CTQ |
|---|---|---|
| コールドプレート | チップから熱を回収 | 平面度、粗さ、流路、圧力損失、漏れ |
| サーバーマニホールド | サーバー内部へ流量分配 | 分岐均一性、ポート位置、清浄度 |
| ラックマニホールド | 複数サーバー支路を接続 | 穴位置、流量平衡、耐圧、漏れ |
| クイックコネクタ | 迅速な接続と交換 | 密封、方向、流路抵抗、寿命 |
| ホース・硬管 | 冷却液を搬送 | 内径、曲げ、材料、透過、清浄度 |
| CDU | サーバー側液体を制御 | 流量、圧力、温度、熱交換、冗長性 |
| バルブ・フィルター | 回路の隔離、調節、保護 | 流路抵抗、粒子能力、保守空間 |
| センサー | 温度、圧力、流量、漏れを監視 | 精度、位置、応答、校正 |
| 漏液管理構造 | 漏れを検出・排出 | 検知範囲、排液経路、誤検知 |
| 熱交換・放熱設備 | 施設外へ熱を移動 | 能力、環境範囲、制御 |
6. コールドプレートが製造の中核部品である理由
コールドプレートは、チップと冷却液の間にある末端熱交換器です。
ASHRAEはコールドプレートを分散型冷水システムの末端機器に例えていますが、温度、流量、圧力損失、材料適合性、清浄度に固有の境界があります。
代表構造は次のとおりです。
- 熱接触ベース
- 蛇行、並列、ピンフィン、マイクロチャネル流路
- 上蓋または封止層
- 入口・出口ポート
- 取付穴と位置決め面
- ろう付け、溶接、機械シール部
性能は、熱接触面、流路、接合、ポート、洗浄、機能試験を一体で管理できるかによって決まります。
7. CDUとは何ですか
CDUはCoolant Distribution Unit、冷却液分配ユニットです。
主な機能は次のとおりです。
- サーバー側液体循環
- 供給・戻り温度制御
- 流量と圧力制御
- TCSと施設水回路の分離
- 熱交換
- ろ過と補液
- エア抜き
- 状態監視
- ポンプ、電源、制御の冗長性
- 遠隔警報とデータ記録
CDUはラック内、ラック横、列間、集中設備エリアへ設置できます。容量、冗長性、保守、スペース、騒音、配管、施設条件を合わせて選定します。
8. 液冷の主な価値
高電力密度への対応
液冷は熱源付近から熱を回収し、限られた空間に高出力プロセッサーとラックを配置しやすくします。
空気流量の削減
液体で処理する熱量が増えると、サーバーと機房の空気負荷を下げられます。ファン撤去の可否は残留熱によって決まります。
自然冷却と熱回収
高い冷却液戻り温度は、ドライクーラーと自然冷却の運転時間を増やし、建物暖房、給湯、その他の熱回収に利用できる可能性があります。
モジュール拡張
コールドプレート、マニホールド、CDU、施設インターフェースをサーバー、ラック、区域ごとに拡張できます。
効果はシステムデータで検証する必要があります。
9. 液冷が自動的に解決しない問題
液冷を採用しても次は残ります。
- 漏れ
- 腐食と電食
- マイクロチャネル詰まり
- 冷却液劣化
- 材料不適合
- エア混入
- ポンプ故障
- センサーずれ
- 保守ミス
- 制御故障
- 施設容量不足
空気管理の一部が、液体、材料、密封、清浄度、監視、保守の課題へ変わります。
10. 主要製造CTQ
| CTQ分類 | 代表要求 |
|---|---|
| 熱インターフェース | 平面度、粗さ、全高、取付荷重 |
| 流路 | 幅、深さ、壁厚、分配、局部抵抗 |
| 液圧性能 | 流量範囲、圧力損失、分岐均一性 |
| 密封 | 漏れ、耐圧、サイクル信頼性 |
| 材料 | 金属、シール、冷却液、皮膜の適合性 |
| インターフェース | ねじ、シール溝、位置、方向、誤接続防止 |
| 清浄度 | 粒子、バリ、切粉、洗浄、ポート封止 |
| 接合 | ろう付け、FSW、溶接、機械シール完全性 |
| 構造 | 剛性、変形、振動、組立寸法連鎖 |
| 追跡 | 材料ロット、工程、検査、試験記録 |
寸法が合格しても、圧力損失、清浄度、密封で不合格になる場合があります。寸法検査と機能試験を組み合わせます。
11. 液冷システムの検証
検証は部品、ユニット、システムの三段階で行います。
部品
- 寸法と幾何公差
- 流路と内部品質
- 表面処理
- 材料とロット
- 清浄度
- 気密と耐圧
ユニット
- 流量と圧力損失
- 分岐均一性
- 熱性能
- コネクタ挿抜と組立
- 温度・圧力サイクル
- 振動と輸送
- センサーと警報
システム
- サーバー全負荷熱試験
- CDU容量と冗長性
- 施設水との適合
- 故障隔離
- ポンプ・電源故障
- 漏れ対応
- 保守と復旧
- 長期冷却液品質
12. 液冷を検討すべきプロジェクト
- AI学習・推論クラスター
- HPC
- 高密度GPUサーバー
- 空冷能力が限界に近い既存施設
- 新設高密度データセンター
- 自然冷却割合を高めたい設備
- 熱回収条件がある施設
- モジュール型・エッジデータセンター
判断では次も確認します。
- ラック電力と熱流束
- IT機器の液冷対応
- 施設水温度、流量、差圧
- CDUスペースと冗長性
- 運用能力
- 液体と材料管理
- サプライチェーン成熟度
- 初期費用とライフサイクルコスト
13. 試作から量産までの工程
- システム境界と責任を定義
- 冷却液、材料、インターフェースを固定
- 熱、液圧、密封、清浄度CTQを特定
- 流路と接合のDFM確認
- 工程試作
- 寸法、気密、耐圧、流量、圧力損失、熱試験
- 温度サイクル、圧力サイクル、振動評価
- 材料、治具、工具、接合、洗浄条件を固定
- 量産抜取と全数試験を定義
- ロットと試験データを追跡
- 材料、工程、供給元変更時の再認定条件を定義
14. RFQに必要な情報
| 分類 | 推奨資料 |
|---|---|
| システム構成 | サーバー、ラック、CDU、施設接続図 |
| 熱条件 | チップ電力、熱流束、目標温度 |
| 流体 | 冷却液、温度、流量、許容圧力損失 |
| 圧力 | 使用、最大、耐圧、漏れ量 |
| 部品設計 | 2D、3D、版数、基準、寸法連鎖 |
| 材料 | ベース、上蓋、接液金属、シール、皮膜 |
| 接続 | ねじ、QD、ホース、マニホールド、取付空間 |
| 清浄度 | 粒子、残留物、洗浄、梱包 |
| 検証 | 寸法、気密、耐圧、流量、圧力損失、熱試験 |
| 量産 | 試作数、年間数量、タクト、追跡、変更管理 |
15. 精密製造サプライヤーが提供できる価値
- アルミ・銅製コールドプレートと上蓋
- マイクロチャネル、ピンフィン、複雑流路
- サーバー・ラックマニホールド
- バルブブロック、継手座、センサー座
- CDUポンプブロック、熱交換器端板
- ブラケット、押え板、トレイ、構造部品
- CNC加工、ろう付け、溶接、機械シール
- 洗浄、組立、気密、耐圧、流量試験
- 試作から量産までのCTQと工程能力管理
製造価値は形状を加工できることだけではありません。次を証明する必要があります。
- 熱接触面が安定
- 流路と圧力損失が再現可能
- 接合と密封が信頼できる
- 内部清浄度が管理されている
- 組立インターフェースが安定
- 試験データを追跡できる
- 量産で安定する工程がある
よくある質問
データセンター液冷とは何ですか？
データセンター液冷は、液体を用いてサーバーの熱を回収し、外部へ運ぶ冷却方法です。液体はコールドプレート、配管、熱交換器、液浸槽を流れ、チップや電子機器の熱をCDU、施設水システム、その他の放熱設備へ伝えます。
液冷はCPUとGPUにコールドプレートを取り付けるだけで完成しますか？
完成しません。コールドプレートはダイレクト・トゥ・チップ方式の末端熱交換部品です。完全なシステムには、配管、クイックコネクタ、サーバーとラックのマニホールド、CDU、ポンプ、熱交換器、バルブ、センサー、フィルター、漏液検知、冷却液管理、施設側放熱能力が必要です。
液冷サーバーにもファンは必要ですか？
必要な場合があります。コールドプレートは主にCPU、GPU、アクセラレーターを冷却しますが、メモリ、電源、ストレージ、ネットワーク機器、基板上のその他の熱は空気で処理する場合があります。ファンの削減または撤去は、液冷カバー率、サーバー配置、システム全体の熱試験で判断します。
液冷部品を調達するときに最も重要な条件は何ですか？
発熱量、冷却液、流量、許容圧力損失、使用圧力、耐圧、漏れ量、材料、清浄度、インターフェース、平面度、粗さ、表面処理、試験方法、試作数量、予定量産数を明確にします。外形図または気密試験条件だけでは、量産可能な液冷部品を十分に定義できません。
