直接回答
リールハンドルノブは、単なる外観アクセサリーではありません。手とハンドルアームの間にあり、握り、力の伝達、回転、耐食性、外観を同時に受け持つ部品です。
そのため、素材選定は「カーボンかアルミか」から始めるのではなく、次の順序で考える方が合理的です。
どう握るか → どの程度の負荷か → どのサイズか → 目標重量 → ベアリングとシャフト → 海水環境 → 最後に素材と工法。
カスタム製造では、
ノブ外形 + 本体素材 + 金属コア / インサート + ベアリング + 軸方向すきま + ハンドル接続 + 表面処理 + 最終組立状態
を一つの機能システムとして管理する必要があります。
01｜素材より先に「握り形状」を決めるべき理由
同じ素材でも、小型丸ノブ、Paddle、大型Power Knob、ワイドパームT型では操作感が大きく変わります。
| ノブ形状 | 主な用途 | 設計の重点 | 素材の方向性 |
|---|---|---|---|
| 小型丸ノブ | 淡水、軽量ベイト | 低重量、指の切替 | アルミ、POM、ゴム、木材 |
| Paddle | ベイト、軽中負荷 | 指先操作、快適性 | 樹脂、ゴム、アルミ |
| 大型Power Knob | ジギング、海釣り | 接触面積、防滑 | アルミ、EVA、カーボン |
| ワイドパームT型 / T-Bar | オフショア、両軸・大型リール | 安定把持、掌圧の分散 | カーボン、アルミ、チタン、EVA、複合構造 |
したがって「どの素材が一番良いか」には単独の答えがありません。まず手がどのように接触するかを定義し、その形状を支える素材を選びます。

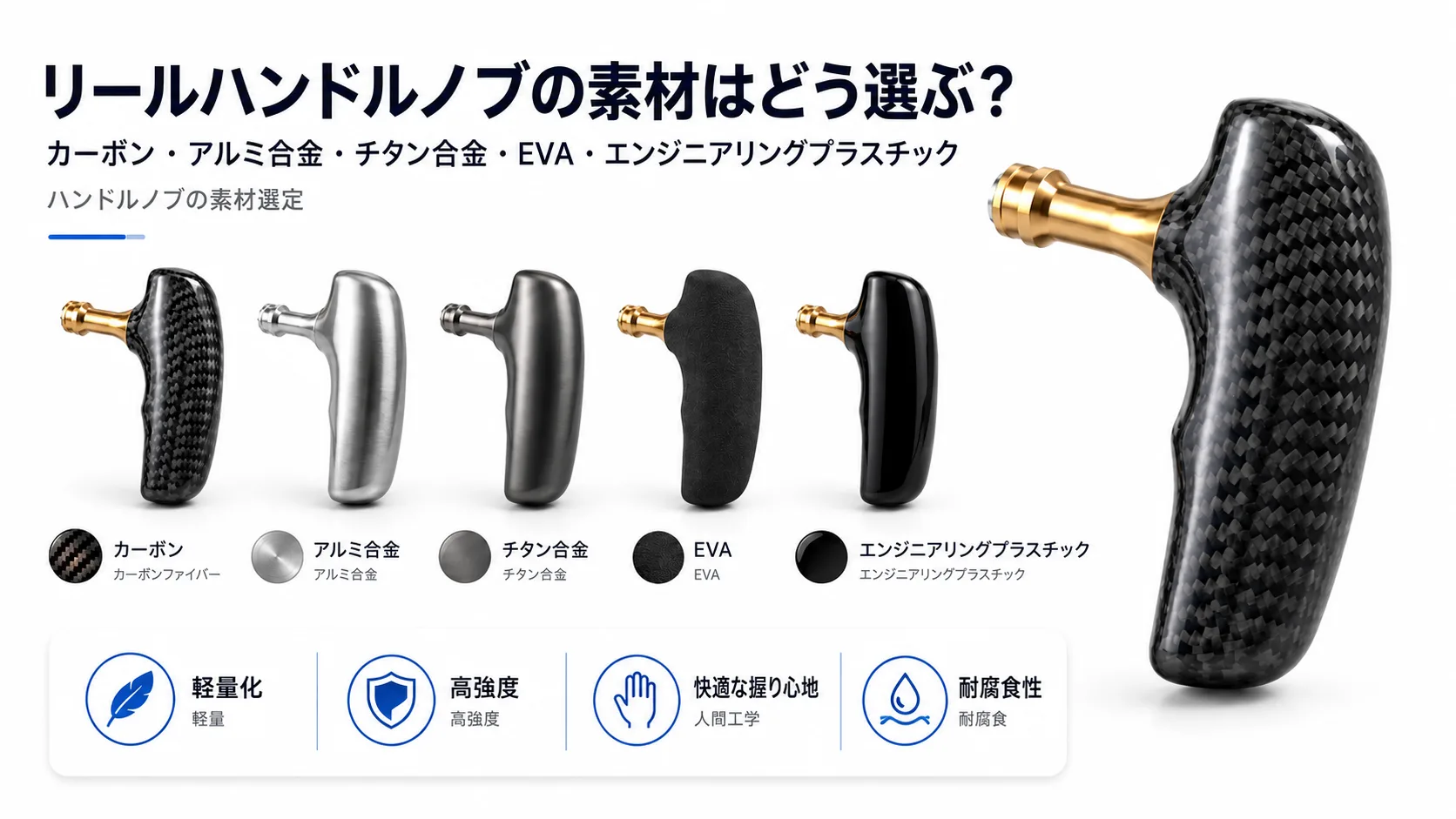

図：リールハンドルノブは、重量、強度、握り心地、耐食性、目標コストに応じて、カーボン、アルミ合金、チタン合金、EVA、エンジニアリングプラスチックなどから選定できます。
02｜リールノブ素材選定マトリクス
| 最優先する条件 | 第一候補 | 主な確認ポイント |
|---|---|---|
| 軽量 + 高級な複合材外観 | CFRP / Forged Carbon | 成形、インサート、端部、表面 |
| CNC形状自由度 | アルミ | 薄肉、工具目、アルマイト後寸法 |
| アルマイト色と金属感 | アルミ | 色差、吊り位置、機能部マスキング |
| 高級な海水耐食 | チタン | コスト、加工効率、最終表面 |
| 高強度の小型軸・芯部品 | ステンレス / チタン | はめあい、摩耗、耐食、重量 |
| 量産コスト | POM / PAなど | 成形収縮、インサート、寸法安定 |
| 柔らかさ、防滑、低い掌圧 | EVA / エラストマー | 密度、表面テクスチャ、芯との接合 |
| クラシックな触感 | 木材 | 含水率、封止、防水、寸法安定 |
| 軽量外形 + 精密内部 | 複合材 / 軟質外層 + 金属コア | 接合と異種材界面の絶縁 |
この表は素材の限界ではありません。OEM / ODMでは他の金属、エンジニアリングプラスチック、複合材、軟質材、多材料構造も検討できます。重要なのは「どんな素材でも同じ工法で作る」ことではなく、素材ごとに適切な成形、加工、表面、組立ルートを選ぶことです。
03｜「カーボンノブ」は少なくとも2つの製造ルートに分けて考える
市場ではCarbon、Carbon Fiber、Forged Carbonをまとめて「カーボン」と呼ぶことがありますが、製造では区別した方が明確です。
| カーボンルート | 典型構造 | 外観 | 製造上の重点 |
|---|---|---|---|
| 織物 / プリプレグCFRP | 連続繊維積層 | 規則的な織目 | 積層、硬化、トリム、穴加工、インサート |
| Forged Carbon / 短繊維圧縮成形 | 短切炭素繊維 + 樹脂 | 不規則な断片模様 | 充填、樹脂・繊維分布、穴端部、インサート、一貫性 |
どちらも高級ノブに使えますが、表面模様だけで内部強度や構造を判断することはできません。
金属シャフトやアルミインサートを組み合わせる場合は、さらに次を確認します。
- カーボン本体と金属インサート間で荷重をどう伝えるか；
- ベアリングは複合材に直接はめるか、精密金属スリーブで受けるか；
- 海水が長期的に界面へ浸入しないか；
- カーボンとアルミ間に樹脂、塗膜、絶縁層、シールが必要か；
- 穴端部、薄肉、急なRが損傷起点にならないか。
繰返し回転と手荷重を受けるノブでは、カーボン外形 + 精密金属インターフェースの方が、複合材だけにすべての精密はめあいを負担させるより管理しやすい場合があります。
04｜実例：ワイドパームT型カーボンノブをシステムとして設計する理由
最近開発したワイドパームT型カーボンノブを両軸 / コンベンショナルリールのハンドルに組み付けると、小型丸ノブとの違いが明確です。目的は単に大きく見せることではなく、比較的高い負荷で長く巻き上げる際に、掌へ安定した接触領域を作ることです。
設計ロジックは4層に分けられます。
1. ワイドパーム形状
接触面積を広げて局部的な掌圧を分散し、小径ノブを指先で強くつまみ続ける必要を減らします。
2. T型支持
横方向のT形状は、連続巻き上げ時に手が安定した支持方向を見つけやすくします。
3. カーボン本体
比較的大きな外形でも本体重量を抑えやすく、高級な複合材外観も作れます。
4. 金属回転インターフェース
回転の滑らかさと長期信頼性を決めるのは、内部シャフト、ベアリング、スリーブ、シム、締結構造です。外装素材が高級でも、軸方向すきまや支持関係が不安定なら、ガタ、重さ、異音は残ります。
重要なのは、T型ノブが改善するのは握りと力伝達であり、機械的レバレッジを主に決めるのはハンドルアーム長という点です。ノブとハンドルアームを一つの人間工学システムとして設計する必要があります。
05｜アルミが今でも最も汎用性の高い高級ノブ素材である理由
アルミの利点は単に軽いことではなく、形状、寸法、外観、量産工法のバランスを取りやすいことです。
CNCでは、
- 大きなRと掌に沿う曲面；
- 軽量化ポケット；
- 防滑テクスチャ；
- ベアリング穴と金属コア構造；
- ブランド固有の外形や装飾線；
- ブラスト、研磨、アルマイトの組合せ
を作れます。
ただし二つのリスクがあります。
第一に、外観部と機能部を分けて管理すること。ベアリング穴、位置決め穴、ねじ、はめあい部にアルマイト皮膜を入れるかどうかは、最終寸法と組立要求から決めます。
第二に、アルミとカーボン複合材が海水環境で直接接触する場合は、外観皮膜だけに頼らず、異種材界面の絶縁とシールを構造に入れます。
06｜チタン、ステンレス、樹脂、EVA、木材はどこに向くか
| 素材 | 向いている部位 | 長所 | 主な代価 / リスク |
|---|---|---|---|
| チタン合金 | 高級本体、シャフト、接続部 | 耐食、高比強度、高級感 | 材料費と加工費が高い |
| ステンレス | シャフト、ねじ、軸受スリーブ、高荷重インサート | 強度、耐摩耗、耐食 | 密度が高く総重量が増えやすい |
| POM | コア、スリーブ、小型本体 | 低摩擦、寸法安定、加工性 | 外観の高級感は限定的 |
| PA / 強化PA | 射出成形本体、量産構造 | 量産性、形状自由度 | 吸湿と成形収縮の管理が必要 |
| EVA | 大型軟質ノブ外層 | 軽い、柔らかい、防滑 | 表面耐久と芯との接合確認が必要 |
| ゴム / TPE | オーバーモールド、防滑部 | 快適性、テクスチャ自由度 | 老化、接着、海水環境を確認 |
| 木材 | 高級、クラシックカスタム | 独特の触感と外観 | 防水、含水率、ロット安定性 |
つまり素材は単純な「高級→低級」の序列ではなく、別々の課題を解決しています。
07｜優れたノブの多くは「多材料構造」
高級カスタムノブを一種類の素材だけで作る必要はありません。
合理的な構造は、
外部グリップ本体 + 精密金属コア + ベアリング + スリーブ / シム + 締結構造
になることがあります。
| 組合せ | 主目的 |
|---|---|
| カーボン外装 + ステンレスシャフト | 軽量外観 + 精密耐摩耗インターフェース |
| カーボン外装 + チタンシャフト | より高級な軽量耐食構造 |
| EVA外層 + アルミ骨格 | 柔らかい握り + 安定した内部支持 |
| 樹脂本体 + 金属インサート | 量産コスト + 局部精度 |
| 木質外層 + 金属シャフト | 独特の触感 + 信頼できる回転部 |
多材料化すると、課題は単一素材加工から界面設計へ移ります。接着、圧入、機械固定、シール、熱膨張差、耐食を同時に考えます。
08｜装着互換性は内部インターフェースで決まる
アフターマーケットやOEM共通化では、外形が丸かT型かより内部インターフェースが互換性を左右します。
| インターフェース | 確認内容 |
|---|---|
| ノブシャフト | 軸径、有効長、段差、ねじ / かしめ形式 |
| ベアリング | 内径、外径、幅、数量、シール形式 |
| 内部スリーブ | 素材、長さ、軸受と本体の関係 |
| ワッシャー / シム | 厚み組合せ、軸方向すきま調整範囲 |
| 締結部品 | ねじ、ナット、緩み止め方式 |
| ハンドル接続 | シングル / ダブル、軸形式、取付方向 |
| 最終すきま | 滑らかに回転、過大な軸ガタなし、干渉なし |
一つの共通ノブで複数のリール系列をカバーするなら、外部本体を標準化し、シャフト、スリーブ、ベアリング、シムを適合キットとして変える方が合理的なことがあります。
09｜リールノブで重要なCTQ
| CTQ | 重要な理由 | 代表的な確認方法 |
|---|---|---|
| ベアリング穴寸法 | 圧入 / すきまと回転を決める | 内径測定、プラグゲージ、CMM |
| 2つのベアリング支持の同軸関係 | ベアリングの強制傾きを防ぐ | CMM、専用ゲージ、回転確認 |
| シャフト寸法と真直度 | 回転とガタに影響 | 外径測定、振れ確認 |
| 軸方向すきま | 小さすぎると重い、大きすぎるとガタ | シム + 組立確認 |
| インサート抜け / ねじり信頼性 | 複合材・樹脂と金属コアの分離を防ぐ | 引張、トルク、寿命確認 |
| 外形とR | 掌圧と快適性を決める | 輪郭、試作評価、限度見本 |
| 重量と重心 | ハンドルの動的フィーリングに影響 | 重量測定、試作比較 |
| 表面テクスチャ | 防滑と触感を決める | 外観基準、触感見本 |
| 海水耐久構造 | 金属、締結、異種材界面寿命に影響 | 材料・表面計画、必要に応じ環境評価 |
ベアリング穴、公差、軸方向すきまは単品状態だけでは判断できません。部品寸法が合格でも、ノブAssyが滑らかに回るとは限りません。
10｜素材ごとに製造ルートは異なる
| 素材ルート | 代表的な工程 |
|---|---|
| アルミ | 素材 / 鍛造 → CNC → バリ取り → ブラスト / 研磨 → アルマイト → 機能寸法再確認 → 組立 |
| チタン | 棒材 / 鍛造 → CNC → 仕上げ → 表面 / 不動態化系処理 → 洗浄 → 組立 |
| ステンレス | 複合旋削・ミル → 仕上げ → 研磨 / 表面処理 → 洗浄 → 組立 |
| 織物CFRP | 積層 → 成形 / 硬化 → トリム → CNC穴加工 → インサート → 表面 → 組立 |
| Forged Carbon | 短繊維材準備 → 圧縮成形・硬化 → トリム → 穴加工 / インサート → 表面 → 組立 |
| POMなど | CNCまたは射出 → バリ取り → 機能寸法確認 → インサート / 組立 |
| PA / TPE量産品 | 金型 → 射出 / オーバーモールド → 後処理 → 寸法・外観確認 → 組立 |
| EVA | 成形 / 加工 → テクスチャ・外形仕上げ → 芯との接合 → 組立 |
OEMでは素材方向を早く決めるほど、金型、CNC治具、表面処理、検査を同時に計画しやすくなります。
11｜試作から量産で何がドリフトするか
Prototype｜試作
まず三つを確認します。握りやすいか、装着できるか、滑らかに回るか。
この段階で外形、素材、重量、軸方向すきまを比較し、すべての条件を早く固定しすぎないことが重要です。
Pilot Production｜試作量産
次を固定していきます。
- 本体素材と受入状態；
- 金型またはCNC基準；
- 金属インサートとシャフト仕様；
- ベアリングブランド / 仕様または性能要求；
- シム組合せ；
- 接着、圧入、機械固定方式；
- 外観限度見本；
- 最終回転感とすきまの判定方法。
Mass Production｜量産
金型摩耗、工具摩耗、樹脂収縮、複合材成形ロット、アルマイト色、接着剤状態、ベアリングロット、シム混在など、ゆっくり変化する項目を監視します。
量産の目標は「一個だけ非常に滑らかなノブ」を作ることではなく、ロットが変わっても握り、回転、外観、組付け状態を同じ許容範囲に保つことです。
12｜カスタムノブRFQで揃えたい情報
| RFQ情報 | 重要な理由 |
|---|---|
| 3Dモデル / 主要寸法 | 人間工学曲面、加工、金型可否を確認 |
| ノブ形状 | 丸、Paddle、Power Knob、T型など |
| 目標サイズ | 掌面、材料量、工法に影響 |
| 素材または性能目標 | 素材未定なら重量、耐食、外観、コストから逆算 |
| 目標重量 | 素材、肉抜き、金属コア構造に影響 |
| シャフト・ベアリング仕様 | 内部インターフェースと回転CTQを決定 |
| ハンドル接続方式 | コアと適合構造を決定 |
| 表面 / 色 | アルマイト、研磨、テクスチャ、複合材外観を決定 |
| 使用環境 | 淡水、海水、高負荷、長時間使用など |
| 対象リール機種 | 適合・装着マトリクス作成 |
| 試作数・年間数量 | CNC、金型、治具、検査投資を決定 |
素材が未定でも、「85mm級ワイドパームT型、同等アルミ案より軽くしたい、海水使用、高級外観、2ベアリング回転」のような目標を提示すれば、製造側で素材—構造—工程—コストを一緒にDFMできます。
よくある質問 FAQ
カーボン製リールノブはアルミ製ノブより必ず優れていますか？
必ずしもそうではありません。カーボンは軽量化と高級な複合材外観に向き、アルミはCNCで複雑形状と安定した精度を作りやすく、アルマイト色の選択肢も豊富です。ノブ寸法、目標重量、構造荷重、海水環境、外観、コスト、量産数量を合わせて選ぶべきで、素材名だけでは決められません。
大型T型ノブはなぜオフショアや高負荷の巻き上げに向いていますか？
T型やワイドパーム形状は手の接触面積を増やして荷重を分散し、長時間の巻き上げや比較的高い負荷でも安定して握り、力を伝えやすくします。ただし機械的なレバレッジを主に決めるのはハンドルアーム長です。ノブ形状は主として握りやすさ、力の伝達、疲労感を改善するもので、それ自体がハンドルの機械倍率を増やすわけではありません。
異なるブランドや機種のリールノブはそのまま共用できますか？
外形だけでは判断できません。ノブシャフト構造、軸径、ベアリングの内径・外径・幅、スリーブ、ワッシャーやシム、ねじ・かしめ方式、軸方向すきま、ハンドルアームとの接続形式で互換性が決まります。OEM開発では先にインターフェースと適合マトリクスを作り、共通ノブ本体に複数の軸芯・アダプターを組み合わせるか、別仕様を作るかを決めます。
カスタムリールノブのRFQにはどの資料を用意すべきですか？
3Dモデルまたは主要寸法、目標ノブ形状とサイズ、素材または性能目標、重量目標、シャフトとベアリング仕様、ハンドルアームとの接続、表面処理、海水使用条件、対象リール機種、試作数量、年間予定数量を用意すると効率的です。実物サンプルがある場合は、組立状態の基準品と目標操作感も提示すると真のCTQを特定しやすくなります。
