結論から言うと

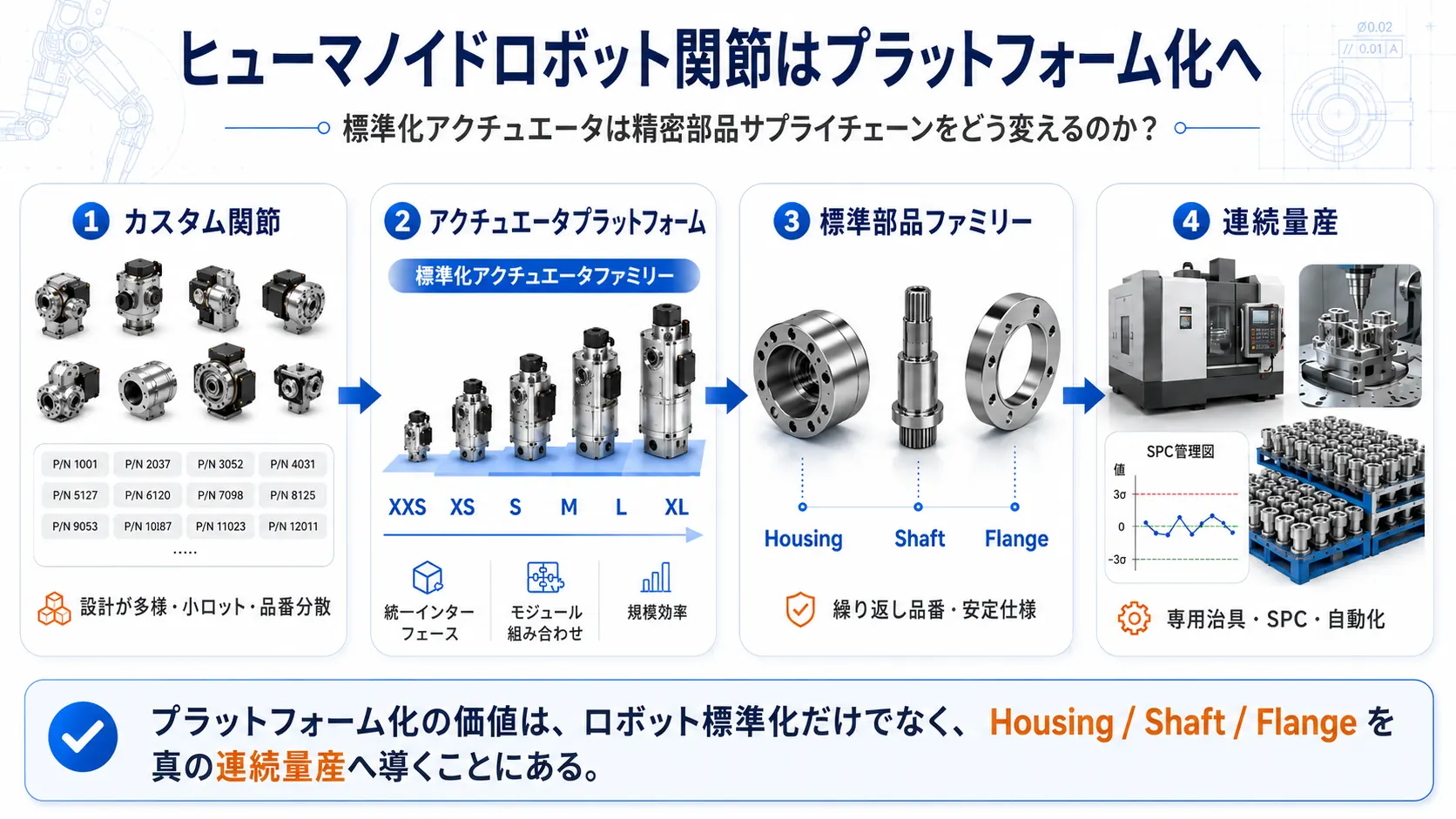

ヒューマノイドロボットのサプライチェーンでは、「どのロボットメーカーが勝つか」以上に、精密加工会社にとって重要な変化が進み始めています。関節アクチュエータが案件別設計からプラットフォーム製品へ移行しつつあることです。
従来は新しいロボットを開発するたびに、肩、肘、股関節、膝、足首のパッケージが変わり、外径、長さ、減速機、モーター、エンコーダ、ベアリング、Housing、配線インターフェースまで再設計されるケースが多くありました。加工会社から見ると、流れは次のようになります。
新ロボット案件
→ 新関節設計
→ 新図面
→ 新治具
→ 新NCプログラム
→ 少量試作
→ 設計変更問題は加工難易度だけではありません。同じ品番を長期間連続して作れないことが、段取り、治具、初品確認、工程設計のコストを高くします。
2026年には別のシグナルが見え始めました。Schaefflerは XXSからXLまでの多サイズ・ロータリーアクチュエータ・プラットフォームを公開し、約80%の市場需要をカバーする設計だと説明しています。また約30件の試作注文、5件の契約、2026年第2四半期の初回シリーズSOPと、その後の増産計画も開示しています。
つまり設計思想が、
ロボットごとに関節を再設計する
から、
先にアクチュエータの仕様系列を作り、各関節・機種がそこから選択する
方向へ動き始めています。
精密加工会社にとってこれは、Housing、Shaft、Flange、Bearing Seatなどが、単発試作品ではなく、プラットフォーム品番として繰り返し発注される可能性が高まることを意味します。
ただし重要な前提があります。プラットフォーム化は、全業界が一つの標準関節へ統一されることと同じではありません。
1. Schaefflerの公開情報から何が読み取れるか
Schaefflerは2026年Q1 Factbookで、ヒューマノイド用アクチュエータを「New Growth」の重要テーマとして示しました。製造側から見ると、次の4点が重要です。
| 公開シグナル | 開示内容 | 製造サプライチェーンへの意味 |
|---|---|---|
| 多サイズ系列 | XXS～XLのRotary Actuator Platform | 単一用途品ではなく製品ファミリー化 |
| 市場カバー | 約80%の市場需要をカバーすると説明 | 複数関節・複数機種・複数顧客での再利用を想定 |
| 商談進展 | 約30件の試作注文、5件の契約 | 社内R&Dから顧客評価・契約へ進展 |
| シリーズ量産 | 2026年Q2に初回SOP、Q3/Q4に増産計画 | 試作精度だけでなくタクトと量産一致性が必要 |
2026年Hermes Awardを受賞したプラットフォームは、高効率モーター、パワーエレクトロニクス、高精度エンコーダを共通基盤とし、要求に応じて2段遊星減速機または波動歯車減速機を組み合わせるモジュール構成です。
つまり「一つの関節をそのまま拡大・縮小する」のではなく、共通アーキテクチャの上で性能構成を変える考え方です。
Schaefflerは別の公開資料で、ヒューマノイド向け遊星歯車アクチュエータについて 60～250 Nm のトルク範囲も示しています。ただし、この数字からXXS、XS、S、M、L、XLの各サイズに固定トルクを割り当てることはできません。
したがって、
10 Nm
30 Nm
60 Nm
120 Nm
250 Nmのような階層は、将来の製品系列を理解するための概念例としては分かりやすい一方、現時点でSchaefflerまたは業界が確定した共通規格として扱うべきではありません。
2. 「アクチュエータ・プラットフォーム化」とは何か
少なくとも4つの段階があります。
| レベル | 共通化される内容 | 完全同一である必要 |
|---|---|---|
| 性能系列 | トルク、速度、出力、外径、長さを少数クラスへ整理 | なし |
| アーキテクチャ | モーター、減速機、ベアリング、エンコーダ、制御構成を再利用 | 高い再利用性 |
| インターフェース | 止まり、フランジ、配線、電源、通信、センサー接続を整理 | 部分共通化 |
| 部品番号 | Housing、Shaft、Flangeなどを複数案件で再利用 | プラットフォーム方針次第 |
加工会社にとって経済性を大きく変えるのは4番目です。
重要なのは「ロボット業界に一つの標準コネクタができる」ことではなく、
同じ管理部品番号が、複数の関節、複数世代、複数OEM案件で繰り返し使われること
です。
3. なぜ従来は量産しにくかったのか
初期のヒューマノイド開発は、成熟した量産製品より研究開発装置に近い進め方になります。
まず必要なのは、
- 必要トルクを出す；
- 軽量化する；
- 限られたスペースに収める；
- 次の試作を早く作る；
- 歩行、温度、衝撃試験後にすぐ改良する；
ことです。
加工会社には次のような注文が来やすくなります。
Rev.A 20個
↓
穴位置変更
↓
Rev.B 50個
↓
肉厚変更
↓
Rev.C 100個
↓
減速機変更
↓
Housing再設計開発工程としては正常ですが、CNC量産には不利です。
精密加工の生産性が高くなるのは、工程を固定して長時間コピーできるときです。
固定素材
+ 固定治具
+ 固定工具
+ 固定プログラム
+ 固定検査
+ 長時間連続加工プラットフォーム化は、「部品を何度も設計し直す」状態から「検証済み部品を何度も生産する」状態へ移行させます。
4. Housingはどう変わるか
関節Housingは、アクチュエータ・プラットフォームを機械的に支える中心部品です。
一般に、
- モーター固定；
- 減速機位置決め；
- 入出力ベアリング支持；
- エンコーダ基準；
- ロボットリンク接続；
- シールと配線通路；
- 放熱と軽量構造；
を一体で持ちます。
案件型では関節サイズが変わるたびにHousingも新設計になりがちです。
プラットフォーム型では、
XXS Housing Family
XS Housing Family
S Housing Family
M Housing Family
L Housing Family
XL Housing Familyのような系列を作り、同じサイズ内では穴パターンやコネクタなどの局部変更で顧客に合わせる設計が可能になります。
加工側にとって最大の変化は、いきなり100万個になることではなく、品番寿命が長くなることです。
一つのMサイズHousingが肩関節、次世代機、別の近似負荷関節、複数OEM向け標準モジュールで再利用されれば、個別の数百個案件が積み上がり、安定した年間需要へ変わります。
5. ShaftとFlangeも同じ影響を受ける
アクチュエータ・プラットフォームが固定されると、内部の回転寸法チェーンも安定しやすくなります。
モーターロータ
→ Input Shaft / Hollow Shaft
→ 減速機
→ Output Shaft
→ Output Flange
→ ロボットリンクShaftとFlangeには、
- ベアリングはめあい；
- 減速機接続；
- トルク伝達；
- エンコーダ位置決め；
- 出力端面・止まり；
- ボルト・位置決めピン；
などが集中します。
プラットフォーム化によって、生産方式は次のように変えられます。
| 項目 | 案件型生産 | プラットフォーム型生産 |
|---|---|---|
| 素材 | 案件ごとに購入 | 固定規格・年間枠で購入 |
| 治具 | 改訂ごとに変更 | 長期再利用・予防保全 |
| 工具 | 案件別に選定 | 固定工具表・寿命データ |
| NC | 一回ごとの最適化 | タクトを基準に継続改善 |
| 検査 | 初品中心 | 固定CMMプログラム・SPC |
| 改訂 | 頻繁な設計変更 | ECN/ECRで切替管理 |
| コスト | 工程設計費の比率が高い | 数量で工程費を償却 |
6. プラットフォーム化しても全機械形状が固定されるわけではない
OEMは今後も次の要素をカスタム設計します。
- ロボット全体の外形；
- 肩、股関節、膝の荷重経路；
- 可動角度；
- 中空配線；
- 熱設計；
- ブレーキと安全要求；
- 防塵・防水；
- センサー位置；
- コスト・寿命目標。
将来は「高い共通化率＋一部顧客別インターフェース」という形が現実的で、世界中のロボットが同一関節を使うとは考えにくいでしょう。
加工サプライヤーが見るべきポイントは、
どこまでがプラットフォームCTQで、どこからが顧客別可変領域か
です。
7. 量産では単品の極限精度よりプラットフォームCTQの安定性が重要になる
試作段階では顧客は、
作れるか？
と聞きます。
量産段階では、
10,000個作っても同じ状態を維持できるか？
と聞きます。
代表的なプラットフォーム部品CTQ
| 部品 | プラットフォームCTQ | 工程ドリフトの影響 |
|---|---|---|
| Housing | ベアリング軸関係、減速機止まり、取付面、薄肉自由状態 | 摩擦、騒音、偏荷重、組立不良 |
| Hollow Shaft | はめあい、振れ、肉厚、同軸度 | エンコーダ誤差、振動、寿命低下 |
| Output Shaft | スプライン/歯形、軸受部、端面、トルク伝達部 | バックラッシ、摩耗、出力振れ |
| Output Flange | 止まり、穴位置、端面振れ、平面度 | リンク姿勢誤差、組立ずれ |
| Bearing Support | はめあい、真円度、円筒度、肩の直角度 | 予圧異常、発熱、早期故障 |
| Encoder Interface | 基準面、軸方向間隔、偏心 | ゼロ点ずれ、制御誤差 |
プラットフォーム量産で怖いのは、明確な1個の不良だけではなく、工程中心が少しずつ移動することです。
そのためSPC、工具寿命、治具状態、測定システムが中核能力になります。
8. 加工サプライヤーは「図面見積」から「プラットフォーム工業化」へ
通常の加工案件は、
図面受領
→ 見積
→ 試作
→ 検査
→ 納入で進みます。
プラットフォーム案件は、
コンセプト
→ DFM
→ 試作
→ DV検証
→ 設計凍結
→ 治具凍結
→ PV / 小ロット
→ SOP
→ 生産能力立上げ
→ 継続コストダウンに近くなります。
早い段階から参加できれば、
- 板材・鍛造・押出・ダイカストの選定；
- 同一チャックで加工すべきCTQ；
- 精密はめあい部の加工代；
- 薄肉変形を抑える治具；
- アルマイト後の寸法補正；
- CMM基準と機能基準の整合；
- SPC対象寸法；
- 量産後のタクト短縮；
まで提案できます。
これが単なる加工業者と製造エンジニアリング・サプライヤーの差になります。
9. プラットフォーム化の最大効果は段取りコスト低減
機械加工コストは切削時間だけではありません。
見落とされやすいのは、
プログラミング
+ 工具準備
+ 治具準備
+ 段取り
+ 初品確認
+ 測定プログラム
+ 技術コミュニケーション
+ 改訂切替です。
同一設備で一日に5品種を加工し、毎回段取りと初品確認を行えば、主軸稼働率が高く見えても総合効率は下がります。
同じ品番が、
100個
→ 500個
→ 2,000個
→ 10,000個と連続するようになれば、
- 専用治具；
- 多個取り；
- 自動搬送；
- 機上計測；
- 工具寿命予測；
- ポカヨケ；
- 自動洗浄；
- 専用ゲージ；
への投資が成立します。
10. ロボット台数は関節数量へ増幅される
ヒューマノイドは単軸製品ではありません。
Schaefflerは公開資料で、1台のヒューマノイドに平均約25～30個のアクチュエータが必要になると説明しています。自由度や構成によって大きく変わりますが、重要なのは、
ロボット生産台数とアクチュエータ数量は同じではない
ことです。
増幅効果を示すだけの例として、
| 年間ロボット台数 | 1台25アクチュエータの場合 | アクチュエータ数量 |
|---|---|---|
| 1,000 | 25 | 25,000 |
| 10,000 | 25 | 250,000 |
| 50,000 | 25 | 1,250,000 |
となります。これは特定企業の予測ではありません。
より具体的なシグナルとして、SchaefflerとHumanoidが2026年に公表した長期供給契約では、契約期間中のアクチュエータ供給が7桁数量になる見込みと報じられました。
この規模が実行段階に入れば、Housing、Shaft、Flangeの生産組織は試作時代とはまったく異なります。
11. どの精密部品が先にプラットフォーム量産へ移りやすいか
すべての構造部品が同時に共通化するわけではありません。
最初に安定しやすいのは、アクチュエータ内部と境界インターフェースの機械部品です。
| 優先度 | 部品 | プラットフォーム化しやすい理由 |
|---|---|---|
| 高 | Actuator Housing | モーター、ベアリング、減速機構成に直結 |
| 高 | Output Flange | サイズ系列ごとに出力インターフェースを固定しやすい |
| 高 | Hollow/Input Shaft | ベアリング、モーター、エンコーダ寸法チェーンと強く結合 |
| 高 | Bearing Support | ベアリング仕様固定後に長期再利用しやすい |
| 中高 | Reducer Locating Ring/Seat | 減速機プラットフォームと結合 |
| 中 | Motor Bracket | モーター系列と熱設計の影響を受ける |
| 中 | Encoder Mount | センサー方式固定後に再利用しやすい |
| 低め | 外部リンク・外装 | 整機形状やデザイン変更の影響が大きい |
連続量産を狙う精密加工会社は、「ロボットに使われる金属部品」ではなく、
アクチュエータ・プラットフォームとの結合が強く、改訂が少なく、1台当たりの繰返し数が多い部品
を優先して見るべきです。
12. 試作段階からどんな量産データを蓄積するべきか
| 段階 | 蓄積すべきデータ |
|---|---|
| 試作 | 実加工基準、難加工部、変形部位、測定方法 |
| 工程小ロット | CTQ能力、工具交換影響、治具再現性、表面処理後の寸法変化 |
| 設計凍結 | 固定工程、Control Plan、ゲージ/CMMプログラム、改訂基準 |
| 試生産 | タクト、良率、工具寿命、設備能力、不良モード |
| SOP | SPC、ロット追跡、予防保全、生産能力、納期管理 |
| 増産 | 自動化、ボトルネック改善、良率改善、継続コストダウン |
プラットフォーム部品では、一回だけの全寸法検査表より、
連続ロットで工程能力が安定していること
の方が重要になります。
13. RFQ段階で確認すべきこと
顧客が「標準アクチュエータ・プラットフォーム」と説明した場合、2D図面だけで見積を完結させるべきではありません。
| RFQ質問 | 重要な理由 |
|---|---|
| どのアクチュエータサイズに属するか | 長期プラットフォーム品番か判断 |
| 何関節・何機種で共用するか | 累積需要を判断 |
| 年間需要と立上げ計画 | 治具・設備・自動化投資を判断 |
| EVT/DVT/PVT/SOPのどの段階か | 設計成熟度を判断 |
| プラットフォームCTQはどれか | 加工・検査資源を集中 |
| 顧客別可変領域はあるか | 異品種・改訂混入を防止 |
| 表面処理前後どちらで最終検収か | はめあい寸法の紛争を防止 |
| PPAP/SPC/Cpk等の要求はあるか | 量産品質を事前設計 |
| ECN切替方法はどうするか | 新旧改訂の混線防止 |
| 長期コストダウン目標はあるか | 自動化・工程改善方針を決定 |
14. 本当の商機は「ロボット人気」ではなく「品番の安定」
ロボット市場が大きくても、すべての加工会社に利益の出る注文が来るとは限りません。
もし発注が、
100枚の図面
× 各1～20個のままなら、段取り、技術連絡、品質リスクの比率が高い状態は変わりません。
精密加工に向く量産モデルは、
少数の重要品番
× 安定改訂
× 長寿命
× 繰り返し需要です。
アクチュエータ・プラットフォーム化は、まさにこの条件を変え始めています。
まとめ：ヒューマノイドが工業製品になるには、まず関節が製品にならなければならない
ヒューマノイドが数百台、数千台から本格的な工業規模へ進むためには、毎回すべての関節を新規開発する方式では限界があります。
より量産に適した流れは、
関節要求定義
↓
少数の性能クラス
↓
アクチュエータ・ファミリー
↓
共通アーキテクチャとインターフェース
↓
安定した機械部品品番
↓
量産と自動化
↓
継続コストダウンです。
SchaefflerのXXS～XLロータリーアクチュエータ・プラットフォームと、公開された試作注文、契約、シリーズ量産計画は、この変化がコンセプトから工業化へ進み始めたことを示しています。
ロボットOEMにとっては、開発期間、BOM、検証コストを下げる手段です。
精密加工会社にとっては、より具体的です。
Housing、Shaft、Flangeが「この試作機だけの1枚の図面」ではなく、数年間繰り返し生産するプラットフォーム部品になる可能性があります。
必要なのは、ロボット出荷が増えてから設備を増やすことだけではありません。今の段階からCTQ、治具、検査、トレーサビリティ、設計変更管理を量産仕様へ変えておくことが重要です。
よくある質問 FAQ
アクチュエータのプラットフォーム化とは、異なるロボットメーカーが最終的にまったく同じ関節を使うという意味ですか？
いいえ。まずはサイズ、トルク、インターフェースを少数のクラスへ集約し、モーター、減速機、センサー、制御、機械アーキテクチャを再利用することを意味します。OEMごとに外形、配線、取付インターフェース、ソフトウェア、熱設計は残るため、全業界で一つの関節規格に統一されるというより、製品ファミリーとモジュール再利用に近い考え方です。
プラットフォーム化によってHousing、Shaft、Output Flangeが連続量産に向きやすくなるのはなぜですか？
同じアクチュエータ仕様が複数の関節位置、ロボット機種、顧客案件で再利用されると、機械部品の品番寿命と累積需要が増えるためです。素材、工具、治具、検査プログラム、加工条件を固定しやすくなり、短い試作ロットごとの段取り替えや再検証を減らせます。
Schaefflerはヒューマノイド用アクチュエータが量産段階に入ったことを示していますか？
Schaefflerは2026年Q1 Factbookで約30件の試作注文と5件の契約を開示し、2026年第2四半期の初回シリーズSOP、その後第3・第4四半期の増産を計画しています。プラットフォーム型アクチュエータが製品コンセプトから商用化・工業化へ移行していることを示しますが、市場全体では複数顧客・複数方式が並行検証される初期段階です。
プラットフォーム化後、精密加工サプライヤーに最も重要になる能力は何ですか？
単品の高精度は引き続き重要ですが、長期競争力は量産一致性へ移ります。重要寸法の工程能力、治具状態と工具寿命の管理、自由状態での測定、表面処理後の寸法閉ループ、改訂履歴の追跡、異常対応、継続的なコストダウンを証明する必要があります。
10 Nm、30 Nm、60 Nm、120 Nm、250 Nmが業界共通規格になりますか？
現時点でそのように判断できる根拠はありません。これらは将来の製品階層を理解するための例としては有効ですが、確定した業界規格ではありません。Schaefflerの公開資料で確認できるのは、XXSからXLまでの多サイズ・ロータリーアクチュエータプラットフォームと、約80%の市場需要をカバーするという説明です。実際のサイズ・トルク境界は、ロボット質量、関節負荷、減速比、速度、熱設計によって変わります。
