プラガブル光モジュール、LPO、NPO、CPOの違い：AIネットワークの構成、熱設計、精密製造機会

直接回答

プラガブル光モジュール、LPO、NPO、CPOは一つの技術ロードマップに並べられることが多いですが、同じ設計軸を表しているわけではありません。

信号処理境界：
Retimed Pluggable → LPO / LRO

光エンジンの物理位置：
Front-panel Pluggable → NPO → CPO

Retimed Pluggable：DSPまたはRetimer、ドライバー、TIA、光エンジン、光ファイバー接続を前面パネルモジュールへ集約します。
LPO：前面パネルのプラガブル形態を維持し、線形電気インターフェースを使い、通常は完全なモジュールRetimerを使用しません。
NPO：光エンジンを前面パネルからASIC近傍の基板上へ移動しますが、独立した基板レベル部品として残します。
CPO：光エンジンとスイッチASICまたは演算チップを同じパッケージまたはパッケージ基板へ配置します。

比較項目	Retimed Pluggable	LPO	NPO	CPO
光学位置	前面パネル	前面パネル	ASIC近傍の基板	ASICと同一パッケージ
完全なモジュールRetimer	通常あり	通常なし	方式による	短距離線形インターフェースが中心
電気経路	最長	比較的長い	短い	最短
交換性	高い	高い	中程度、設計による	システム単位の保守
熱設計境界	単体モジュール	モジュールとホストの協調	ASICと基板光エンジンの協調	ASIC、光エンジン、パッケージ、コールドプレートの協調
代表的な精密部品	ハウジング、カバー、ヒートシンク、ラッチ	ハウジングと再配置された熱構造	光エンジンベース、光ファイバー支持、小型放熱部品	コールドプレート、光エンジンキャリア、液冷インターフェース、外部レーザーハウジング
エコシステム成熟度	最も高い	導入拡大中	評価・導入中	製品化済みだがシステム差が大きい

OIFのCurrent Workでは224G線形電気インターフェースをLPO、NPO、CPOへ適用しています。OIFのCompute Optics InterfaceホワイトペーパーはLPOを線形前面パネルプラガブルモジュール、NPOをASIC近傍で共同パッケージされない光学方式として説明しています。BroadcomはCPOを一つのパッケージ基板上で光学とシリコンを異種集積する方式と定義しています。

情報の範囲： 本文は2026年8月までのOIF、Broadcom、NVIDIAなどの公開技術情報を基に整理しています。LPO、LRO、NPO、CPOの実装は企業によって異なり、公開展示や発表がすべて大規模導入済みであることを意味しません。本文は仲徳と記載企業との取引関係を示すものではありません。

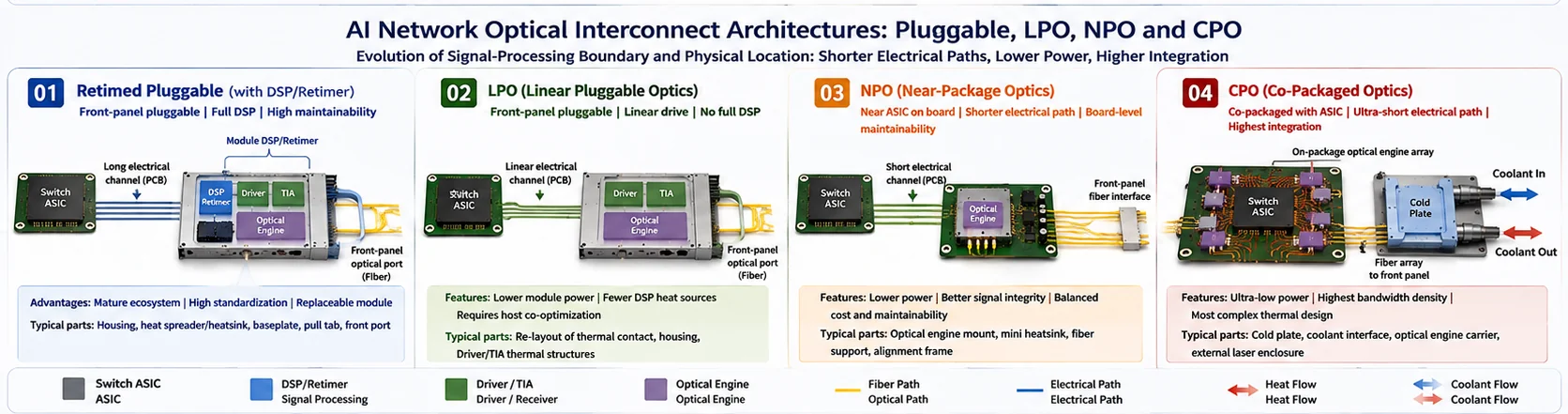

Retimed Pluggable、LPO、NPO、CPOの比較図。DSP境界、光エンジン位置、電気経路、光ファイバー経路、熱管理、液冷構造の違いを示す — 図1｜Retimed PluggableからCPOへ進むにつれて電気経路は短くなりますが、パッケージ、熱管理、光ファイバー配線、システム保守の結合は強くなります。

1. なぜAIネットワークでは光学の位置を見直すのか？

従来のスイッチでは、スイッチASICが基板中央、光モジュールが前面パネルにあります。高速SerDes信号は次の経路を通ります。

スイッチASIC
→ PCB配線
→ ビアとコネクタ
→ 前面パネルケージ
→ モジュール電気インターフェース

lane速度が100Gから200G以上へ上がると、挿入損失、クロストーク、等化、消費電力の管理が難しくなります。従来モジュールではDSPやRetimerで信号を再整形します。

電気経路を短縮・簡素化する方法は三つあります。

モジュール内の信号処理量を再定義する
光エンジンを前面パネルからASIC近傍へ移す
光エンジンをASICと同じパッケージ境界へ入れる

ただし、光学がASICへ近づくほど、システムで最も高温かつ保守しにくい領域へ近づきます。電気的な利点は、冷却、パッケージ、光ファイバー、歩留まり、保守の複雑さへ変換されます。

2. Retimed Pluggableが引き続き重要な理由

典型経路：

スイッチASIC
→ 比較的長いPCBチャネル
→ 前面パネルコネクタ
→ モジュールDSP / Retimer
→ ドライバー / TIA
→ 光エンジン
→ 光ファイバー

2.1 主な利点

現場交換とホットプラグが可能
OSFP、QSFP-DDなど成熟したエコシステム
モジュールサプライヤーの設計・試験境界が明確
故障時にスイッチASICを交換する必要がない
複数ベンダーの相互運用と在庫管理が成熟
光学パッケージ歩留まりをASICパッケージへ直接結合しない

2.2 精密構造部品

上下ハウジングと精密ベース
放熱カバーとヒートスプレッダ
モジュールまたはホストヒートシンク
プルタブ、ラッチ、挿抜構造
前面パネルと光ポート
接地・EMI接触領域
組立、挿抜、熱試験治具

これは仲徳の現行光トランシーバー構造部品能力と最も直接的に接続します。

3. LPOは何を変えるのか？

LPOはLinear Pluggable Opticsです。前面パネルに残り、OSFPなどの形状を維持できますが、Retimedモジュールとは信号経路が異なります。

スイッチASIC SerDes
→ 線形PCBチャネル
→ ドライバー / TIA
→ 光デバイス
→ 光ファイバー

OIFはLPOを線形前面パネルプラガブルモジュールと定義し、完全なモジュールRetimerではなく、より直接的な電気・光変換を重視しています。

3.1 LPOはDSPを外すだけではない

モジュールDSPの削減により次を下げられる可能性があります。

モジュール消費電力
DSP発熱
遅延
一部部品コスト

一方、システム全体で次を管理します。

ホストSerDes性能
PCB材料、長さ、ビア、コネクタ損失
ドライバーとTIAの線形性
光デバイス帯域と雑音
チャネル間ばらつき
システム試験、校正、相互運用

LPOはモジュール内の複雑さの一部をホストリンク全体へ移します。

3.2 機械・製造への影響

DSP発熱がなくなると熱接触段差を再設計する
ドライバー、TIA、光エンジンの熱経路が重要になる
PCBとハウジングの位置関係がより敏感になる場合がある
総消費電力が低くても局所発熱が低いとは限らない
熱ばらつきが線形リンクマージンへ影響する可能性がある
ハウジング、プルタブ、ラッチ、シールド、公差チェーンは残る

4. NPOは光エンジンをどこへ置くのか？

NPOはNear-Package Opticsです。独立した光エンジンをスイッチASIC、GPU、その他演算デバイス近傍の基板上へ配置しますが、同じパッケージには入りません。

スイッチASIC / GPU
→ 短いPCB電気チャネル
→ 基板上光エンジン
→ 光ファイバー
→ 前面パネル光ファイバー接続

4.1 NPOの折衷点

前面パネルモジュールより短い電気経路
CPOより低いパッケージ結合
基板レベルの組立、交換、保守の可能性

実際の保守性は、はんだ付け、ソケット、ねじ固定、モジュール化などの設計で異なります。

4.2 精密製造機会

光エンジン精密取付ベース
基板位置決めフレーム
小型ヒートスプレッダとヒートシンク
光ファイバーアレイ保持
ストレインリリーフと曲げ半径支持
着脱可能な固定機構
ASIC、光エンジン、冷却構造を結ぶ組立治具
基板位置・寸法検査治具

完成モジュールハウジングは縮小しても、基板基準、熱部品、光ファイバー機械構造が重要になります。

5. CPOは従来光モジュールと何が違うのか？

CPOはCo-Packaged Opticsです。Broadcomは光学とスイッチASICまたはXPUを一つのパッケージ基板へ異種集積する方式と説明しています。

スイッチASIC
↔ 極短電気接続
↔ 複数のパッケージ内光エンジン
→ 高密度光ファイバー接続
→ 外部または集積レーザー

BroadcomのCPOスイッチは光エンジンを高帯域スイッチASICへ直接接続します。NVIDIA Spectrum-X、Quantum-X PhotonicsもスイッチASIC周辺へシリコンフォトニクスエンジンを集積します。

5.1 CPOが解決する課題

高速電気経路の短縮
bit当たり相互接続電力の低減
前面パネルとパッケージの帯域密度向上
高損失銅接続への依存低減
大規模AIクラスターネットワークの拡張

5.2 CPOが生む新しい課題

ASICと光エンジンが同じ領域で発熱
光デバイスが高出力チップへ近接
ASICと光エンジンの歩留まり境界が結合
光ファイバー本数、密度、保守難度が増加
外部レーザーに独立熱制御と保守戦略が必要
パッケージ基板、コールドプレート、光エンジンの協調設計
保守は前面モジュールの抜き差しでは完結しない

NVIDIAはQuantum-X Photonicsで基板上シリコンフォトニクスを液冷し、現場交換可能な外部レーザー源を使用すると説明しています。CPOは光モジュール問題を、光・電気・熱・流体・保守を含むシステム問題へ拡大します。

6. レーザー位置

構成	代表的なレーザー位置	構造への影響
Retimed Pluggable	モジュール内部	発熱源を明確な交換モジュール内へ集約
LPO	主にモジュール内部	DSP削減後、レーザーとドライバー熱経路が目立つ
NPO	光エンジン内または基板独立	基板レベルの光ファイバーと固定構造が増える
CPO	集積または外部レーザー源	外部レーザーハウジング、熱制御、高密度給光が必要

外部レーザー源は、温度安定、精密光ファイバー出力、保護が必要な独立交換ユニットになり得ます。金属ハウジング、ヒートスプレッダ、光ファイバー出口、組立構造が必要です。

7. 熱設計境界はどう変わるのか？

7.1 Retimed PluggableとLPO

DSP / ドライバー / レーザー / 光エンジン
→ モジュール放熱カバー
→ TIM
→ システムヒートシンク
→ 空冷

LPOではDSP削減後に発熱分布が変わりますが、主にモジュールとホストヒートシンク間で冷却します。

7.2 NPO

基板上光エンジン
→ 小型ヒートシンクまたはヒートスプレッダ
→ 基板風路または局所冷却構造

光エンジンがASICへ近づくため、ASIC熱が光学安定性へ影響しないようにします。

7.3 CPO

ASIC + パッケージ内光エンジン
→ 共通または領域別熱インターフェース
→ コールドプレート
→ 液冷ループ

CPOコールドプレートではASIC中心だけでなく、次を考慮します。

光エンジン温度
複数領域の接触高さ
パッケージとコールドプレートの組立反り
光ファイバー出口空間
液冷継手と流路
漏れリスク
保守・交換順序

8. 増加する精密製造機会

8.1 プラガブルとLPO

上下ハウジング
放熱カバー
アルミ・銅ヒートシンク
精密ベース
プルタブとラッチ
前面パネルと光ポート
EMI・接地領域
組立・検査治具

8.2 NPO

光エンジン取付ベース
基板位置決めフレーム
小型ヒートシンク
局所ヒートスプレッダ
光ファイバー保持とストレインリリーフ
着脱固定機構
基板組立・検査治具

8.3 CPO

ASICと光エンジン周辺のコールドプレート
液冷インターフェースベース
光エンジンキャリア
外部レーザー金属ハウジング
光ファイバーアレイ支持・保護
スイッチ液冷マニホールド
高清浄組立構造
流量、耐圧、漏れ、組立検査治具

中心的な変化は次です。

光学がASICへ近づくと、小型完成モジュールハウジングの比率は下がる可能性がありますが、システムコールドプレート、光エンジンキャリア、光ファイバー支持、組立治具の価値が上がります。

9. 真のCTQ

CTQ	プラガブル / LPO	NPO / CPO
熱接触高さ	モジュールカバーとTIM	ASIC、光エンジン、コールドプレートの複数領域
平面度	モジュール放熱カバー	大型コールドプレートと局所基準
光ポート位置	前面パネルコネクタ	高密度光ファイバーアレイと基板出口
外形包絡	ケージ挿抜	基板、パッケージ、コールドプレート、光ファイバー空間
組立反り	モジュールハウジング	パッケージ基板、光エンジン、コールドプレート
清浄度	光ポートと熱面	光エンジン、パッケージ、光ファイバー、流路
漏れ、耐圧、流量	通常モジュール本体外	コールドプレート、継手、マニホールド
保守インターフェース	プルタブとラッチ	着脱光エンジン、外部レーザー、システムユニット

CTQはすべての寸法を均等に厳しくするのではなく、機能ループで定義します。

10. 試作段階で起きやすい誤判断

10.1 LPO

DSP削減で自動的に構造が簡単になると考える
ホストSerDesとPCBを含めずモジュールだけを検証する
温度による線形リンクマージン変化を無視する
熱接触段差を再定義しない

10.2 NPO

NPOを小型CPOと考える
光エンジン位置だけ決め、光ファイバー曲げ・保守を解決しない
手作業配線に依存し、量産再現できない
基板組立後の最終検査基準を定義しない

10.3 CPO

ASIC電力だけ計算し、光エンジンとレーザー発熱を入れない
自由状態のコールドプレート平面度だけ確認する
流量だけ測り、領域別温度を測らない
光ファイバー出口がコールドプレート、継手、筐体と干渉する
パッケージ、コールドプレート、外部レーザー、完成システムの受入責任を分けない

11. 試作から量産への移行

構成と保守境界を確認
→ ASIC、光エンジン、レーザー、光ファイバー位置を固定
→ 熱・流体方式をレビュー
→ CTQと組立公差チェーンを設定
→ 全切削構造試作とコールドプレート試作
→ 光・電気・熱・流体・保守を検証
→ 素材と量産工程を選定
→ 重要機能面を精密加工
→ 表面処理、洗浄、組立
→ 小ロット試産と工程能力確認
→ 安定量産と変更管理

CPOでは次の検証が必要になる場合があります。

寸法・幾何公差
コールドプレート平面度
気密・耐圧
流量・圧力損失
清浄度
光ファイバー保護
組立反り
ロット追跡

12. 仲徳が参加できる範囲

12.1 適した範囲

光モジュール・光エンジン周辺のアルミ・銅構造部品
放熱カバー、ヒートスプレッダ、小型ヒートシンク
ASIC・光エンジン周辺の液冷コールドプレート
液冷インターフェース、マニホールド、構造ベース
外部レーザー金属ハウジング
光ファイバー保持、保護、ストレインリリーフ
鋳造、押出、鍛造などニアネット素材のCNC仕上げ
アルマイト、無電解ニッケル、塗装、局所マスキング
バリ取り、洗浄、組立、保護梱包、追跡
CMM、気密、耐圧、流量、組立検証
工程試作から安定量産への工程移行

12.2 拡大表現すべきでない範囲

スイッチASIC、DSP、SerDes、高速PCB設計
シリコンフォトニクスPIC、レーザー、ウエハ製造
先端半導体パッケージ
アクティブ光調芯と中核光学パッケージ
完成LPO、NPO、CPOシステム認証
IEEE、OIF、MSA認証
Broadcom、NVIDIAなど本文記載企業との既存取引関係

13. RFQで必要な資料

RFQ入力	目的
構成方式	Retimed、LPO、NPO、CPOを区別
ASIC、光エンジン、レーザー位置	電気・熱・構造境界を確認
2D図面と3D総組立	基準と公差チェーンを構築
発熱量と許容温度	熱インターフェースとコールドプレート領域を設定
光ファイバー本数、出口、曲げ制限	保持、保護、保守空間を設計
冷媒、流量、圧力、圧力損失	流路、継手、検証を設計
重要CTQ	加工・検査計画を作成
表面処理とマスキング	熱面、接地面、流体接続を保護
組立・保守方式	着脱境界と受入状態を定義
試作数量と年間数量	全切削またはニアネット量産を選定
清浄度、梱包、追跡	光学・流体系を保護

よくある質問

LPO、NPO、CPOの主な違いは何ですか？

LPOは前面パネルの線形プラガブル光モジュールで、主な変化はモジュール内の信号処理境界です。NPOは独立した光エンジンをASIC近傍の基板上へ配置します。CPOは光エンジンとASICを同じパッケージまたはパッケージ基板へ集積します。LPOはプラガブルモジュール、NPOは基板レベルで独立した近接配置、CPOは共同パッケージを重視するため、単純な三世代の順番ではありません。

LPOは光モジュール内部のDSPを外しただけですか？

違います。完全なモジュールRetimerを削減または省略することは目立つ変化ですが、LPOではホストSerDes、PCBチャネル、コネクタ、ドライバー、TIA、光デバイスが共通の線形リンクバジェットを満たす必要があります。そのため、信号品質、チャネルばらつき、システム試験、相互運用管理がより重要です。内部発熱源は再配置されますが、機械設計と量産検証が自動的に簡単になるわけではありません。

CPOは従来のプラガブル光モジュールを短期間で置き換えますか？

単純かつ短期間に全面置換するとは考えにくいです。プラガブル光モジュールには成熟した規格、複数ベンダーのエコシステム、現場交換、明確な試験境界があり、多くのデータセンターで価値があります。CPOは帯域密度と相互接続電力が制約となるシステムに有効ですが、パッケージ、液冷、光ファイバー配線、外部レーザー、歩留まり、保守が複雑です。用途ごとにプラガブル、LPO、NPO、CPOが共存する可能性が高いです。

NPOとCPOではどのような精密構造部品と液冷加工の機会がありますか？

NPOでは光エンジン取付ベース、基板位置決めフレーム、小型ヒートシンク、光ファイバー支持、着脱固定機構が増える可能性があります。CPOではASICと光エンジン周辺のコールドプレート、液冷インターフェースベース、光エンジンキャリア、外部レーザー金属ハウジング、光ファイバーアレイ支持、スイッチ液冷マニホールド、組立治具、高清浄保護構造が必要になる可能性があります。実際の部品は顧客のパッケージ、熱設計、保守境界によって異なります。
